申请日2010.07.06
公开(公告)日2012.09.05
IPC分类号C02F3/28
摘要

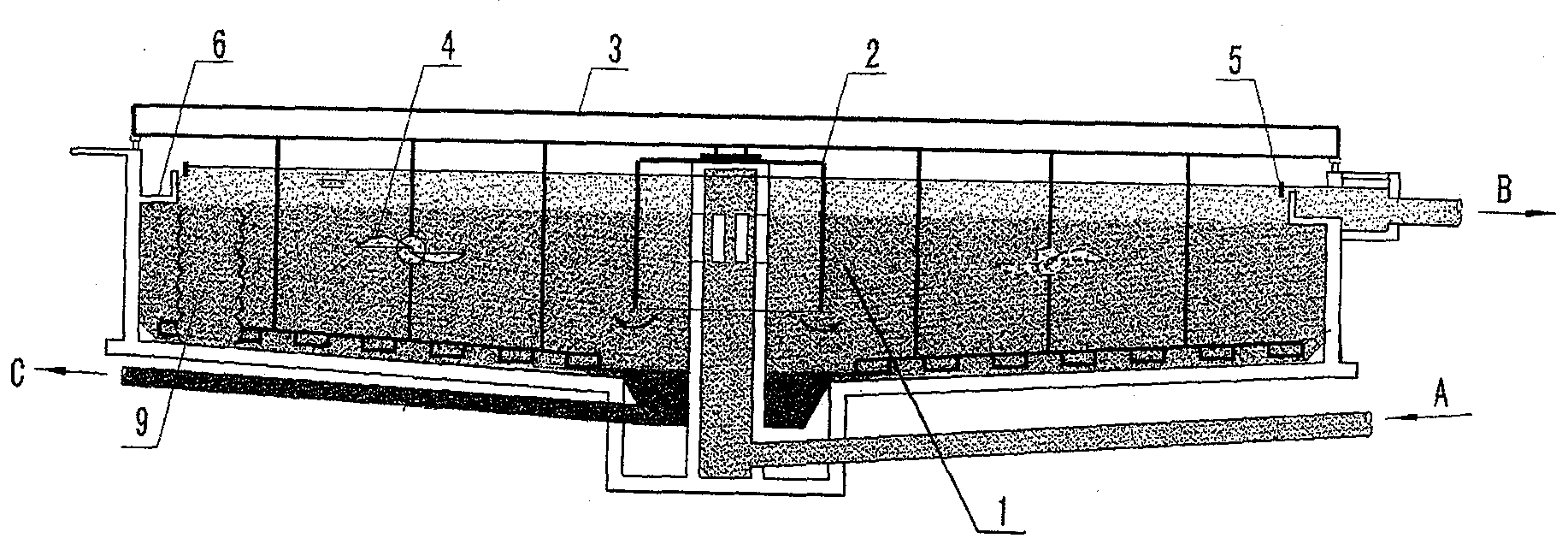

一种改善城镇污水除磷脱氮性能的初沉发酵预处理系统，由集初沉与发酵功能于一体的初沉发酵池(1)、进水布水系统(2)、安装于初沉发酵池顶部的刮吸泥桥架(3)，安装于刮吸泥桥架上的若干个推进器(4)、位于初沉发酵池上部的出水堰板(5)、出水收集槽(6)和位于初沉发酵池底部的排泥子系统组成;其中，进水布水系统(2)通过管线与前端的格栅及沉砂处理出水口A相连接，出水收集槽(6)通过管线与后续生物除磷脱氮工艺构筑物B相连接，排泥子系统通过污泥泵及管线与后续污泥处理构筑物C相连接。该系统具有生物絮凝、沉淀和水解发酵功能，可以改善城镇污水处理厂的进水水质特性，提高其生物除磷脱氮能力和整体工艺流程的运行效果。
翻译权利要求书
1.一种改善城镇污水除磷脱氮性能的初沉发酵预处理系统，其特征 在于：由集初沉与发酵功能于一体的初沉发酵池(1)、进水布水系统(2)、 安装于初沉发酵池顶部的刮吸泥桥架(3)，安装于刮吸泥桥架上的若干个 推进器(4)、位于初沉发酵池上部的出水堰板(5)、出水收集槽(6)和 位于初沉发酵池底部的排泥子系统组成;其中，进水布水系统(2)通过 管线与前端的格栅及沉砂处理出水口A相连接，出水收集槽(6)通过管 线与后续生物除磷脱氮工艺构筑物B相连接，排泥子系统通过污泥泵及 管线与后续污泥处理构筑物C相连接。
2.根据权利要求1所述的改善城镇污水除磷脱氮性能的初沉发酵预 处理系统，其特征在于：上述初沉发酵池内有具有生物发酵活性的悬浮污 泥层(9)，悬浮污泥层的界面高度小于或等于初沉发酵池上部有效池深 的1/3。
3.根据权利要求1所述的改善城镇污水除磷脱氮性能的初沉发酵预 处理系统，其特征在于：上述初沉发酵池的设计表面负荷率为3～ 5m3/(m2·h)，设计水力停留时间为30～60min，悬浮污泥层的固体停留时 间为1～5d。
4.根据权利要求1所述的改善城镇污水除磷脱氮性能的初沉发酵预 处理系统，其特征在于：上述进水布水系统(2)为带整流罩或偏底部开 口的中心圆筒布水器，其出流口位于初沉发酵池的下部偏底部位置，且中 心筒布水器的孔洞为水平方向45°角开口。
5.根据权利要求1所述的改善城镇污水除磷脱氮性能的初沉发酵预处 理系统，其特征在于：上述推进器(4)为低速潜水推进器或潜水搅拌器。
说明书
改善城镇污水除磷脱氮性能的初沉发酵预处理系统
技术领域：
本发明涉及一种城镇污水的预处理系统，特别涉及一种改善城镇污水除磷脱氮性能的初沉发酵预处理系统。
背景技术：
城镇污水处理厂的污染物去除对象及排放控制指标主要包括化学需氧量(COD)、生物化学需氧量(BOD5)、悬浮固体(SS)、氨氮(NH3-N)、总氮(TN)和总磷(TP)。根据2006年国家环境保护总局发布的第21号公告，《城镇污水处理厂污染物排放标准》(GB 18918-2002)的第4.1.2.2条修改为“城镇污水处理厂出水排入国家和省确定的重点流域及湖泊、水库等封闭、半封闭水域时，执行一级标准的A标准，排入GB3838地表水III类功能水域(划定的饮用水源保护区和游泳区除外)、GB3097海水二类功能水域时，执行一级标准的B标准”。
GB 18918-2002的一级排放标准对氮、磷的排放控制提出了相当高的要求，其中一级标准A标准为：TP≤0.5mg/L、NH3-N≤5mg/L、TN≤15mg/L，一级标准B标准为TP≤1.0mg/L、NH3-N≤8mg/L、TN≤20mg/L。但我国绝大部分城镇污水处理厂的进水碳氮比明显偏低，进水BOD5/TKN比值仅3～4，明显低于发达国家的5～6，严重影响生物除磷脱氮能力。在设置常规初沉池的情况下，由于对碳、氮的去除比例不同，碳氮比偏低的问题会更加突出，BOD5/TKN比值可降低到2.5～3的水平，后续生物除磷脱氮工艺单元的处理效能会受到更加明显的不利影响。
国内外的大量生产运行实践和试验室研究结果表明，进水水质特性对城镇污水处理厂的除磷脱氮效果有非常明显的影响，国家城市给水排水工程技术研究中心在太湖流域城镇污水处理厂中完成的试验测定结果表明，仅通过增加生物反硝化池的水力停留时间进行内源反硝化所提高的TN去 除量非常有限，而快速生物降解有机物的反硝化脱氮速率是内源反硝化速率的7～9倍，外部投加快速生物降解有机物时，TN去除率会有明显的提高，进水的碳源构成和碳氮比是影响生物脱氮及除磷效果的关键因素。
因此，如何针对我国城镇污水的实际水质情况和越来越高的除磷脱氮处理要求，提出新的初沉及污泥发酵处理系统及处理方法，在有效去除污水中的无机悬浮固体组分的同时，尽量保留其有机组分，同时将颗粒性有机组分转化为溶解性可快速降解有机组分，具有十分重要的实用价值。
发明内容：
本发明的目的就在于克服上述现有技术中存在的不足，而提供一种改善城镇污水除磷脱氮性能的初沉发酵预处理系统，该系统具有生物絮凝、沉淀和水解发酵功能，可以明显改善城镇污水处理厂的进水水质特性，提高其生物除磷脱氮能力和整体工艺流程的运行效果。
如上构思，本发明的技术方案是：一种改善城镇污水除磷脱氮性能的初沉发酵预处理系统，其特征在于：由集初沉与发酵功能于一体的初沉发酵池(1)、进水布水系统(2)、安装于初沉发酵池顶部的刮吸泥桥架(3)，安装于刮吸泥桥架上的若干个推进器(4)、位于初沉发酵池上部的出水堰板(5)、出水收集槽(6)和位于初沉发酵池底部的排泥子系统组成;其中，中心筒布水器通过管线与前端的格栅及沉砂处理出水口A相连接，出水收集槽(6)通过管线与后续生物除磷脱氮工艺构筑物B相连接，排泥子系统通过污泥泵及管线与后续污泥处理构筑物C相连接。
上述初沉发酵池内有具有生物发酵活性的悬浮污泥层(9)，悬浮污泥层的界面高度小于或等于初沉发酵池上部有效池深的1/3。
上述初沉发酵池的设计表面负荷率为3～5m3/(m2·h)，设计水力停留时间为30～60min，悬浮污泥层的固体停留时间为1～5d。
上述进水布水系统(2)为带整流罩或偏底部开口的中心圆筒布水器，其出流口位于初沉发酵池的下部偏底部位置，且中心筒布水器的孔洞为水平方向45°角开口。
上述推进器(4)为低速潜水推进器或潜水搅拌器。
本发明具有如下的优点和积极效果：
(1)功能齐全，构造简单，在一个反应池内同时完成进水悬浮固体及胶体颗粒的液化分解、复杂高分子有机物的水解、有机物的产酸发酵以及固体残留物与发酵产物的分离，使污水水质构成发生较明显的变化，改进其后续工艺的除磷脱氮能力。
(2)该预处理系统可按生物水解发酵、生物絮凝沉淀、物理沉淀分离等三种方式运行，以适应污水处理厂不同时段的水质水量变化，工艺运行调整灵活性明显提高，整体工艺过程的工程造价和运行成本降低。
(3)反应池中的悬浮污泥层高度和污泥浓度可以通过推进器搅拌强度(功率与速度)的调整加以灵活控制，以达到不同的水解酸化和固体分离效果，满足后续生物除磷脱氮工艺对进水水质的改善需求。
(4)本发明的污水预处理效果为：进水悬浮固体及胶体的液化分解率达到15%～50%、挥发性脂肪酸浓度提高20%～150%、初沉发酵出水的VSS/SS比值提高20%～60%。
