申请日2010.09.17
开(公告)日2011.05.18
IPC分类号E03D1/00; E03C1/12
摘要

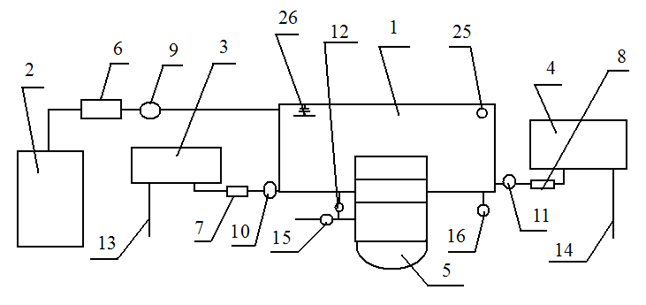

本实用新型公开了一种生活污水净化再利用系统，在卫生间内安装储水箱(1)、洗衣机(2)、卫生间水池(3)和坐便器(5)，在厨房间安装厨房间水池(4)，洗衣机(2)的出水口经管道通过一号处理器(6)和自吸泵(9)连通储水箱(1)，卫生间水池(3)和厨房间水池(4)的出水口经管道通过二号、三号处理器(7、8)和一号、二号止回阀(10、11)连通储水箱(1)，自来水管经水阀(15)连通坐便器(5)，储水箱(1)经管道和三号止回阀(12)连通坐便器(5)。本实用新型安装在居民楼内集中处理生活污水，并使处理后的二次清水得到充分利用，节约水资源，降低生活成本。
权利要求书
1.生活污水净化再利用系统，该系统包括储水箱(1)、洗衣机(2)、卫生间水池(3)、厨房间水池(4)和坐便器(5)，在卫生间内安装储水箱(1)、洗衣机(2)、卫生间水池(3)和坐便器(5)，或在洗衣房内安装储水箱(1)、洗衣机(2)，在厨房间安装厨房间水池(4)，其特征在于：洗衣机(2)的出水口经管道通过一号处理器(6)和自吸泵(9)连通储水箱(1)，卫生间水池(3)和厨房间水池(4)的出水口均经管道通过二号、三号处理器(7、8)和一号、二号止回阀(10、11)连通储水箱(1)，卫生间水池(3)和厨房间水池(4)的底部分别安装一号、二号排污管(13、14)，自来水管经水阀(15)连通坐便器(5)，储水箱(1)经管道和三号止回阀(12)连通坐便器(5)。
2.根据权利要求1所述的生活污水净化再利用系统，其特征在于：其中，处理器为一个带容腔的壳体(17)，在壳体(17)的两端分别设进水连接口(18)和出水连接口(19)，在壳体的容腔内靠近进水连接口(18)处安装一号过滤片(20)和二号过滤片(21)，在壳体的容腔内靠近出水连接口(19)处安装三号过滤片(22)，二号过滤片(21)和三号过滤片(22)之间的容腔为放置水银砂的净化仓(23)。
3.根据权利要求2所述的生活污水净化再利用系统，其特征在于：其中，在处理器的进水连接口(18)和出水连接口(19)的内壁上分别安装一组密封圈(24)。
4.根据权利要求1所述的生活污水净化再利用系统，其特征在于：其中，在储水箱(1)的底部安装排污阀(16)，在储水箱(1)上设排气孔(25)，在储水箱(1)的侧壁上方安装溢流管，溢流管连通下一层楼住户的储水箱。
5.根据权利要求1所述的生活污水净化再利用系统，其特征在于：其中，在储水箱(1)上安装与自吸泵(9)、一号、二号止回阀(10、11)连接的满水断电器(26)。
说明书
生活污水净化再利用系统
技术领域
本实用新型涉及污水处理装置，具体涉及一种生活污水净化再利用系统。
背景技术
众所周知，随着生活水平的提高，人们消耗的资源越来越多，为了节约资源，实施低碳，提倡循环再利用，特别是目前的水资源越来越溃乏，如果将生活污水净化再利用，意义非常重大。
发明内容
本实用新型的目的在于：提供一种生活污水净化再利用系统，将该系统安装在居民楼内集中处理生活污水，并使处理后的二次清水得到充分利用，节约水资源，降低生活成本。
本实用新型的技术解决方案是：该系统包括储水箱、洗衣机、卫生间水池、厨房间水池和坐便器，在卫生间内安装储水箱、洗衣机、卫生间水池和坐便器，或在洗衣房内安装储水箱、洗衣机，在厨房间安装厨房间水池，洗衣机的出水口经管道通过一号处理器和自吸泵连通储水箱，卫生间水池和厨房间水池的出水口均经管道通过二号、三号处理器和一号、二号止回阀连通储水箱，卫生间水池和厨房间水池的底部分别安装一号、二号排污管，自来水管经水阀连通坐便器，储水箱经管道和三号止回阀连通坐便器。
其中，处理器为一个带容腔的壳体，在壳体的两端分别设进水连接口和出水连接口，在壳体的容腔内靠近进水连接口处安装一号过滤片和二号过滤片，在壳体的容腔内靠近出水连接口处安装三号过滤片，二号过滤片和三号过滤片之间的容腔为放置水银砂的净化仓。
其中，在处理器的进水连接口和出水连接口的内壁上分别安装一组密封圈。
其中，在储水箱的底部安装排污阀，在储水箱上设排气孔，在储水箱的侧壁上方安装溢流管，溢流管连通下一层楼住户的储水箱。
其中，在储水箱上安装与自吸泵、一号、二号止回阀连接的满水断电器。
安装时，管道插入处理器的进水连接口和出水连接口内，由一组密封圈密封管道;使用时，洗衣机的漂洗水经一号处理器处理后排入储水箱，卫生间的洗脸、洗浴的污水经二号处理器处理后排入储水箱，厨房间的洗菜水经三号处理器处理后排入储水箱;打开坐便器的放水阀即可使用储水箱内的二次清水;当储水箱内水满时，二次清水溢流进入下一层楼的住户的储水箱，或满水断电器工作让自吸泵、一号、二号止回阀停止工作，停止污水处理。
本实用新型具有以下优点：1、结构简单，操作方便，集中处理，统一使用，节约水资源;2、处理器软连接在管道内，拆卸方便，清洗简单，保养快捷。
