申请日2010.02.25
公开(公告)日2012.01.25
IPC分类号C02F11/10; C10B47/16; F23G5/44; F23G5/08
摘要
本发明涉及利用污泥的碳化物制造设备。具体而言，涉及提高热回收率、改善废气处理系统的利用污泥的碳化物制造设备。根据本发明的利用污泥的碳化物制造设备，包括;间接加热蒸汽干燥机，利用从废热锅炉反馈供给的高温蒸汽对污泥进行加热而除去上述污泥所含有的水分，并通过传输机将除去了水分的干燥污泥供给到碳化炉;碳化炉，在高温环境下，将上述干燥污泥进行碳化;再燃烧炉，将在上述碳化炉中产生的气体燃烧;废热锅炉，将在上述再燃烧炉中产生的热作为高温蒸汽供给到上述间接加热蒸汽干燥机，并排出废气;以及凝缩器，将从上述间接加热蒸汽干燥机排出的蒸汽进行凝缩，排出凝缩水，并将水蒸气供给到上述再燃烧炉。
权利要求书
1.一种利用污泥的碳化物制造设备，其特征在于，包括：
间接加热蒸汽干燥机，利用从废热锅炉反馈供给的高温蒸汽对污泥进 行加热而除去上述污泥所含有的水分，并通过传输机将除去了水分的干燥 污泥供给到碳化炉;
碳化炉，在高温环境下，将上述干燥污泥进行碳化;
再燃烧炉，将在上述碳化炉中产生的气体燃烧;
废热锅炉，将在上述再燃烧炉中产生的热作为高温蒸汽供给到上述间 接加热蒸汽干燥机，并排出废气;以及
凝缩器，将从上述间接加热蒸汽干燥机排出的蒸汽进行凝缩，排出凝 缩水，并将水蒸气供给到上述再燃烧炉。
2.根据权利要求1所述的利用污泥 的碳化物制造设备，其特征在于，
在上述利用污泥的碳化物制造设备中产生的废气的处理包括白烟降低 空气预热器、过滤式集尘器及洗涤式集尘器的3个工序。
说明书
利用污泥的碳化物制造设备
技术领域
本发明涉及利用污泥的碳化物制造设备，更详细地讲，涉及提高热回 收率、改善废气处理系统的利用污泥的碳化物制造设备。
背景技术
过去，通常对河流或下水道废弃物进行焚烧处理，但是，存在在焚烧 处理过程中产生二恶英类的问题，特别是，由于在污泥(sludge)中含有大 量水分，焚烧处理需要大量燃料，因此会引起消耗能源等环境问题。
为了解决以上问题，最近的趋势是将污泥进行干燥碳化来制造碳化物， 从而改善资源的再利用以及环境问题。

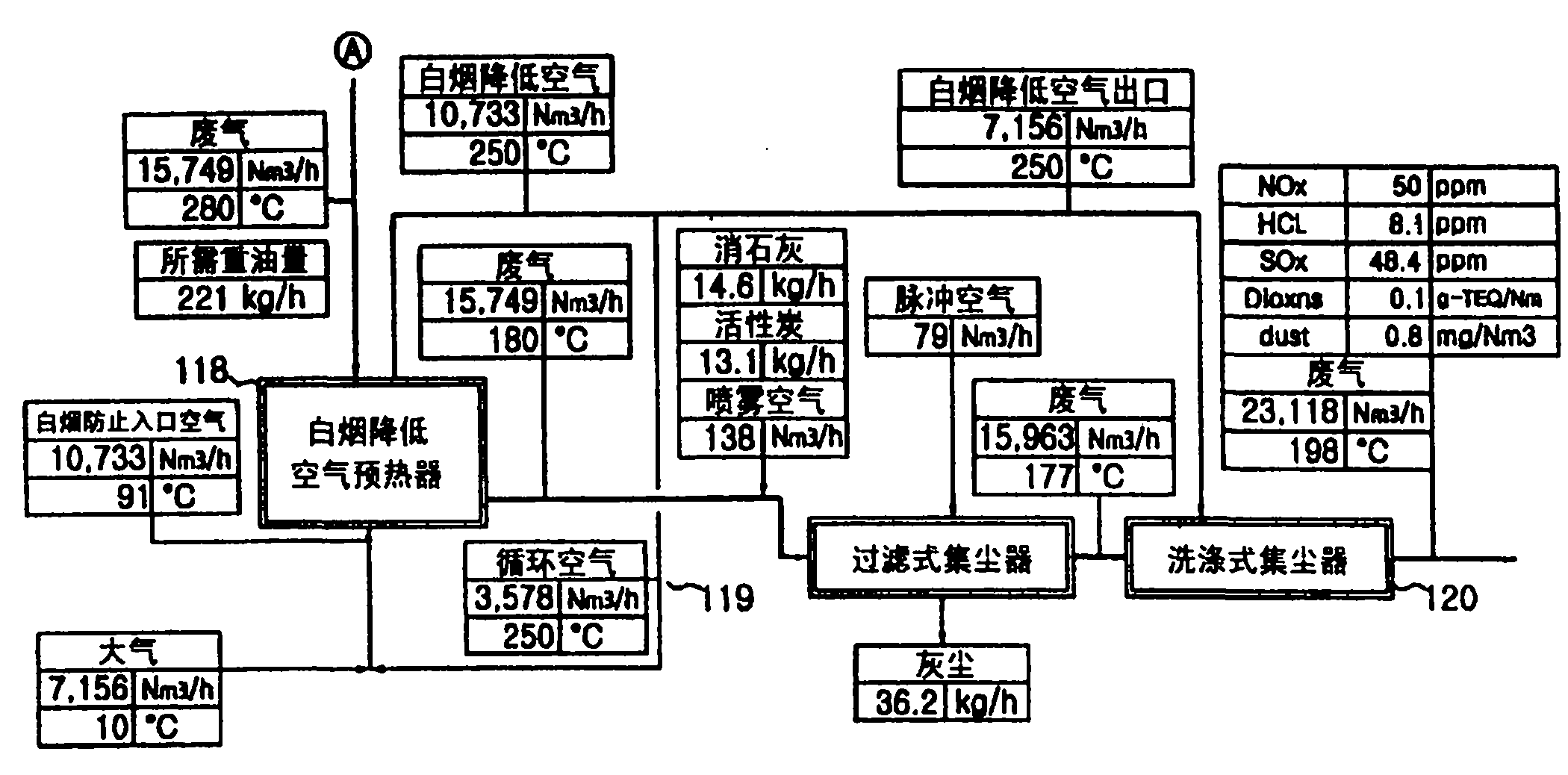

一般，利用污泥的碳化物制造设备如图1和图2所示。
对一般的利用污泥的碳化物制造设备进行说明。
如图所示，以往的利用污泥的碳化物制造设备包括：直接加热热风干 燥机112，接受污泥111的供给之后进行高温加热来减少污泥111中含有的 水分;成型机113，将干燥的污泥粉末成型为一定形态的饼或者碎片形态; 碳化炉114，在高温环境下，将污泥饼或污泥碎片进行碳化;再燃烧炉115， 将在碳化炉114中产生的气体燃烧;供给路径，将在再燃烧炉115中产生 的燃烧气体作为高温气体向直接加热热风干燥机112再供给;气体冷却塔 116，将在再燃烧炉115中产生的高压气体进行冷却，并传输到白烟降低空 气预热器118;燃烧空气预热器117;白烟降低空气预热器118、过滤式集 尘器119及洗涤式集尘器120，对从燃烧空气预热器117传输的气体进行白 烟降低及集尘。
然而，在这种以往的利用污泥的碳化物制造设备中，发生再燃烧炉115 中的能源回收效率及废气处理的工序上的问题。
在以往的利用污泥的碳化物制造设备的情况下，由于利用废气的显热， 因此需要大量的废气，由于废气量大，所以要想直接在再燃烧炉中在850 ℃下进行燃烧，则存在消耗大量燃料的问题。
此外，在以往的利用污泥的碳化物制造设备的情况下，由于在后阶段 包括气体冷却塔116、燃烧空气预热器117、白烟降低空气预热器118、过 滤式集尘器119及洗涤式集尘器120等5个工序，所以处理工序复杂，在 灰尘(dust)堆积了时，难以去除灰尘，存在发生大量废气的问题。
发明内容
技术课题
为了解决上述以往的问题，本发明的目的在于，提供一种碳化物制造 设备，将在碳化炉中碳化污泥时产生的气体燃烧，将燃烧时产生的潜热反 馈到干燥机，从而在提高热回收效率的同时提高废气处理效率。
发明效果
根据上述的本发明结构，可以提供一种碳化物制造设备，将在碳化炉 中碳化污泥时产生的废气燃烧，将燃烧时产生的潜热反馈到干燥机，从而 在提高热回收效率的同时提高废气处理效率。
