申请日2010.03.06
公开(公告)日2010.10.13
IPC分类号E03F3/02; E03F5/08; E03F5/04
摘要
一种用于食品生产车间的废水排放装置，克服现有的通用下水系统存在的污气及鼠、虫有可能进入车间的不足。包括地漏，横向排水管，排水管通往的下水井，所作的改进是在横向排水管上设管形竖直向上的排气囱，横向排水管伸入下水井的端部形成或安装先弯向下再弯向上的U形存水弯。其积极效果是：存水弯杜绝了公共下水系统的鼠、虫进入企业的排水管线的现象。横向排水管上设竖直排气囱，能将排水管线内混有污染物的气体利用室外高处气流的抽吸作用排至大气，消除因地漏故障导致的不洁气体进入生产车间可能性，使食品生产车间没有来自下水系统的污染，保障食品安全。
权利要求书
1.一种用于食品生产车间的废水排放装置，包括地漏，横向排水管，排水管通往的下水井，其特征是：在横向排水管上设管形竖直向上的排气囱，横向排水管伸入下水井的端部形成或安装先弯向下再弯向上的U形存水弯。
说明书
一种用于食品生产车间的废水排放装置
技术领域
本发明属于建筑领域，具体涉及废水排放系统。
背景技术
为确保乳制品等食品的产品质量，维护人体的健康，产品生产场所应当高度洁净，由于食品生产过程中多有废水排放，因此生产车间的下水系统是生产设施中不可缺少的组成部分。现有的地面废水排水系统，防止下水管线及下水井中的污浊气体进入室内的只有带水封弯或水封环的地漏一道隔离措施。有时因地漏自身的产品质量问题或使用不当，下水系统中的污气及鼠、虫进入车间的现象并不少见，不仅影响到车间内的工作人员的健康，而且直接污染所生产的食品。给公众带来危害。
发明内容
本发明的目的是提供一种用于食品生产车间的废水排放装置，克服现有的通用下水系统存在的污气及鼠、虫有可能进入车间的不足。

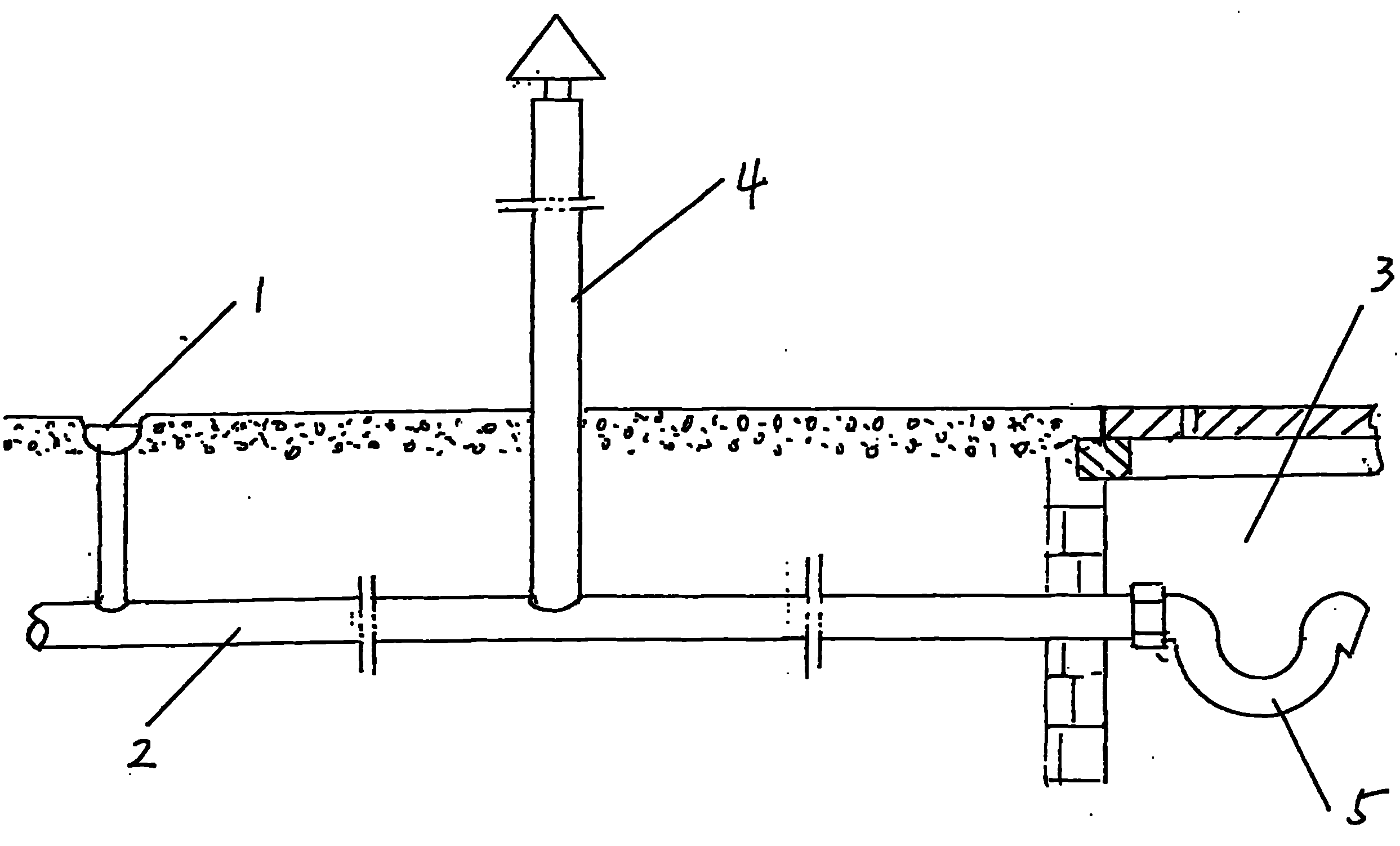

本发明包括地漏，横向排水管，排水管通往的下水井，所作的改进是在横向排水管上设管形竖直向上的排气囱，横向排水管伸入下水井的端部形成或安装先弯向下再弯向上的U形存水弯。
使用本实用新型的积极效果是：排水管伸入下水井的端部的存水弯杜绝了公共下水系统的鼠、虫进入企业的排水管线。横向排水管上设竖直排气囱，能将排水管线内混有污染物的排水时带入或污水中的细菌、微生物代谢产生的气体利用室外高处气流的抽吸作用排至大气，消除因地漏故障导致的不洁气体进入生产车间可能性，使食品生产车间没有来自下水系统的污染，保障食品安全。
