申请日2010.01.22
公开(公告)日2010.09.22
IPC分类号C02F1/00
摘要
本发明涉及一种韧皮纤维循环用水处理装置及其使用方法，其特征在于：它包括一箱体，所述箱体上部设置一过滤筒，所述过滤筒的圆周面上设置有至少一层布满孔眼的过滤网，所述过滤筒的一端固定连接有一电机带动的转动轴，所述过滤筒的另一端固定连接一空心轴，所述空心轴内穿设有一抽水管，所述抽水管的一端位于在所述过滤筒空腔的下部，所述抽水管的另一端连接一水泵;所述过滤筒一侧的上方设置一刷毛接触所述过滤筒的刷辊，所述刷辊的下方设置有一斜板，所述斜板的下方设置一杂物桶。本发明结构设计巧妙，操作方便，成本低、效率高，节能减排效果明显，可广泛用于韧皮纤维加工过程的水循环处理过程中。
翻译权利要求书
1.一种韧皮纤维循环用水处理装置，其特征在于：它包括一箱体，所述箱体上部设置一过滤筒，所述过滤筒的圆周面上设置有至少一层布满孔眼的过滤网，所述过滤筒的一端固定连接有一电机带动的转动轴，所述过滤筒的另一端固定连接一空心轴，所述空心轴内穿设有一抽水管，所述抽水管的一端位于在所述过滤筒空腔的下部，所述抽水管的另一端连接一水泵;所述过滤筒一侧的上方设置一刷毛接触所述过滤筒的刷辊，所述刷辊的下方设置有一斜板，所述斜板的下方设置一杂物桶。
2.如权利要求1所述的一种韧皮纤维循环用水处理装置，其特征在于：在所述箱体的下部一侧，设置一具有阀门的清理口，所述清理口通过一清理管道连接一过滤器。
3.如权利要求1所述的一种韧皮纤维循环用水处理装置，其特征在于：各层所述过滤网之间具有一定空隙，所述过滤网上的孔眼从外到内逐渐变小。
4.如权利要求2所述的一种韧皮纤维循环用水处理装置，其特征在于：各层所述过滤网之间具有一定间隙，所述过滤网上的孔眼从外到内逐渐变小。
5.如权利要求1或2或3或4所述的一种韧皮纤维循环用水处理装置，其特征在于：所述箱体外部设置有一机架，所述电机、空心轴套支撑在所述机架上。
6.如权利要求1或2或3或4所述的一种韧皮纤维循环用水处理装置，其特征在于：所述箱体下方设置有一机架，所述电机、空心轴套和箱体均支撑在所述机架上。
7.如权利要求1～6任一项所述的一种韧皮纤维循环用水处理装置的使用方法，其特征在于：首先启动连接转动轴的电机带动过滤筒转动，同时将经过加工韧皮纤维后排除的水，通过进水口流到过滤筒上，过滤筒边转动，边通过其上的过滤网过滤水中的杂物，打开水泵，位于过滤筒内的抽水管便将过滤后的水抽出箱体外;积攒在过滤筒表面的杂物通过开启连接刷辊的电机去除，去除的杂物通过斜板落入杂物桶;积攒在水箱底部的杂物可以通过定期开启清理口，流入清理管道，再通过过滤器过滤后排出;经过抽水管和过滤器排出的水都送回用水循环系统继续使用。
说明书
一种韧皮纤维循环用水处理装置及其使用方法
技术领域
本发明涉及一种循环用水处理装置及其使用方法，特别是关于一种韧皮纤维循环用水处理装置及其使用方法。
背景技术
韧皮纤维在进行脱胶、水洗、漂白及柔软等处理过程中，需要耗用大量的清水，经过使用后的水中往往会含有大量的杂质，如短纤维、胶质等，这些水如果继续使用，则会造成设备的堵塞，并且容易回粘在处理后的韧皮纤维上，影响韧皮纤维的处理效果;如果直接排放掉，有些加工用过的水并不是很脏，这样会造成水资源的浪费，并且还会对环境造成污染。对于废水的回收处理，目前也有一些方法，但往往需要使用沉降、生物处理、化学处理等一系列的处理过程，不仅成本高，效率低，而且使用的化学药品也会不同程度上造成环境的污染。
发明内容
针对上述问题，本发明的目的是提供一种可直接设置在韧皮纤维加工处理设备周围，操作简便、成本低、效率高、能节能减排的韧皮纤维循环用水处理装置及其使用方法。

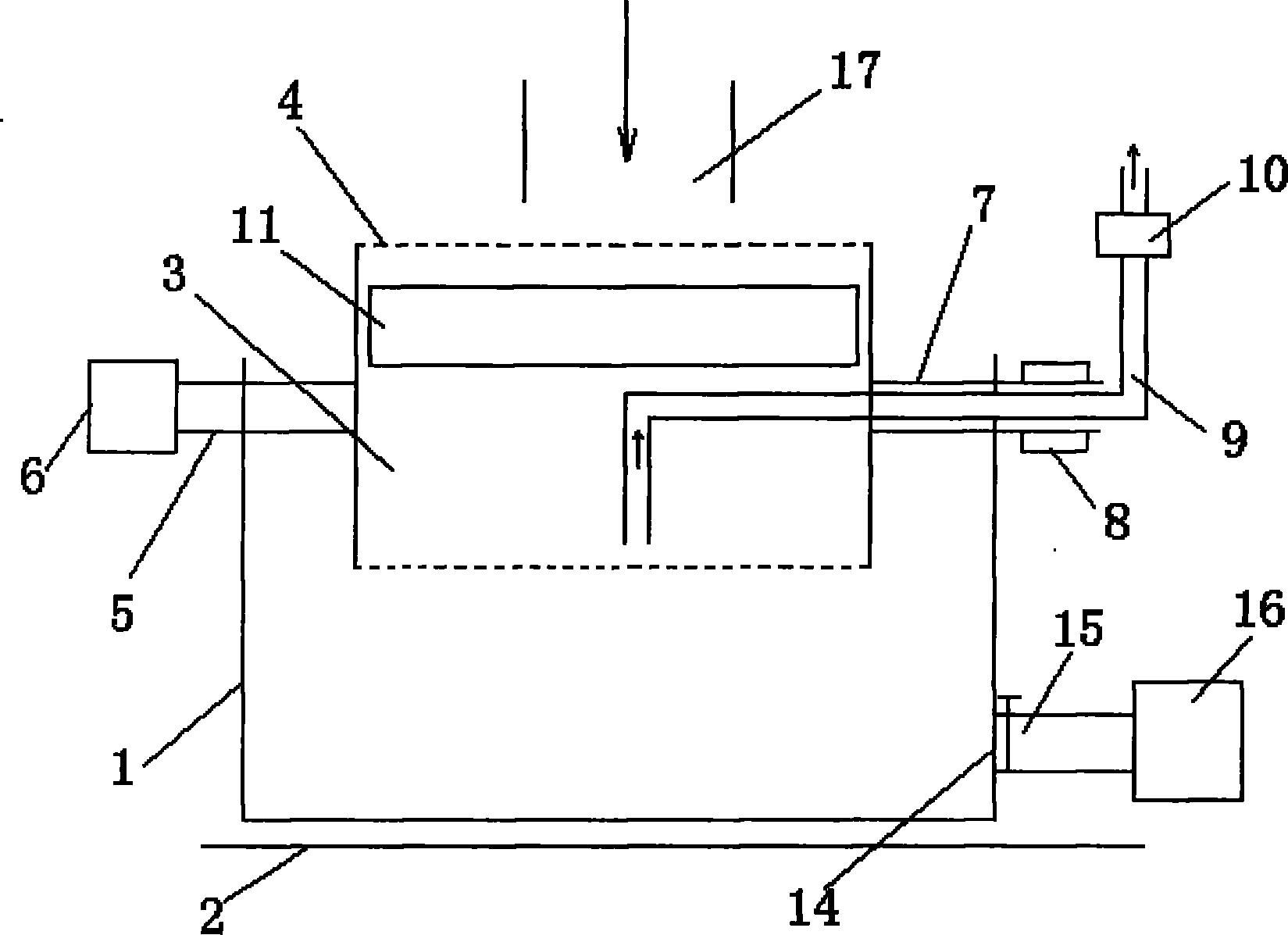

为实现上述目的，本发明采取以下技术方案：一种韧皮纤维循环用水处理装置，其特征在于：它包括一箱体，所述箱体上部设置一过滤筒，所述过滤筒的圆周面上设置有至少一层布满孔眼的过滤网，所述过滤筒的一端固定连接有一电机带动的转动轴，所述过滤筒的另一端固定连接一空心轴，所述空心轴内穿设有一抽水管，所述抽水管的一端位于在所述过滤筒空腔的下部，所述抽水管的另一端连接一水泵;所述过滤筒一侧的上方设置一刷毛接触所述过滤筒的刷辊，所述刷辊的下方设置有一斜板，所述斜板的下方设置一杂物桶。
在所述箱体的下部一侧，设置一具有阀门的清理口，所述清理口通过一清理管道连接一过滤器。
各层所述过滤网之间具有一定空隙，所述过滤网上的孔眼从外到内逐渐变小。
所述箱体外部设置有一机架，所述电机、空心轴套支撑在所述机架上。
所述箱体下方设置有一机架，所述电机、空心轴套和箱体均支撑在所述机架上。
上述一种韧皮纤维循环用水处理装置的使用方法，其特征在于：首先启动连接转动轴的电机带动过滤筒转动，同时将经过加工韧皮纤维后排除的水，通过进水口流到过滤筒上，过滤筒边转动，边通过其上的过滤网过滤水中的杂物，打开水泵，位于过滤筒内的抽水管便将过滤后的水抽出箱体外;积攒在过滤筒表面的杂物通过开启连接刷辊的电机去除，去除的杂物通过斜板落入杂物桶;积攒在水箱底部的杂物可以通过定期开启清理口，流入清理管道，再通过过滤器过滤后排出;经过抽水管和过滤器排出的水都送回用水循环系统继续使用。
本发明由于采取以上技术方案，其具有以下优点：1、本发明由于在箱体内设置有一过滤筒，在过滤筒内设置一抽水管，通过过滤筒过滤后的水通过抽水管可以抽出，以供循环使用，因此，节约了水资源，减少了对环境造成的污染。2、本发明由于在过滤筒的一侧设置有转动轴，过滤处理水的过程中，可以通过转动轴带动过滤筒转动，因此，可以更好的对加工用水进行过滤处理。3、本发明由于在过滤筒外部设置有一刷辊，刷辊下方设置一前高后低的斜板，过滤筒上过滤出的杂物可以通过刷辊刷下，并且落入斜板，通过斜板滑落至杂物桶内，因此，可以保证过滤筒上的孔眼不被杂物堵塞，以便长时间更好地工作。4、本发明由于在箱体下部开设一清理口，清理口通过一清理管道连接一过滤器，因此，当需要清理箱体时，可以通过清理口将箱体内的废水及杂物排出，通过过滤器过滤掉杂物后将废水排放掉，既清理了箱体，又减轻了对环境的污染。本发明结构设计巧妙，操作方便，成本低、效率高，可广泛用于韧皮纤维的水循环处理过程中。
