申请日2011.08.15
公开(公告)日2012.05.09
IPC分类号C02F1/40
摘要
一种石化废水翻板式除油装置，涉及污水处理技术领域，所解决的是提高除油效果，降低石化废水处理成本的技术问题。该装置的除油池池壁左下部开设有一进水口，其池壁右上部开设有一出水口、一浮油出口，其池腔中从左至右依次间隔设置有多个板面从左至右向下倾斜的上隔板，每两个左右相邻的上隔板之间均设有一与其平行的下隔板;各上隔板的上周缘均高于进水口及出水口，且低于浮油出口，各上隔板的下周缘均低于出水口;各下隔板的上周缘均高于各上隔板的下周缘及进水口，且低于各上隔板的上周缘，各下隔板的下周缘均与除油池的池底接合;每个下隔板左右两侧的池底均呈倒锥形，各构成一集污斗。本实用新型提供的装置，适用于含油废水的去油处理。
权利要求书

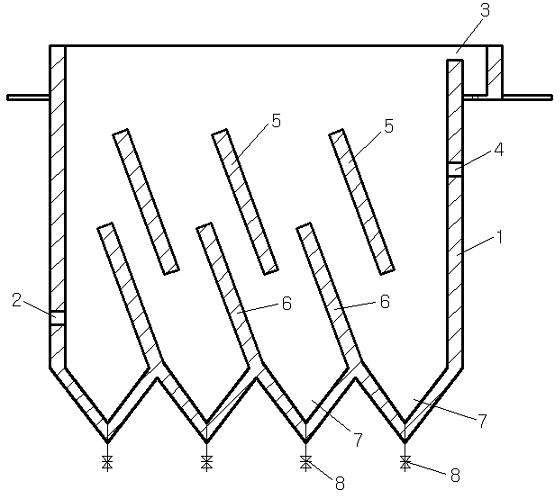

1.一种石化废水翻板式除油装置，包括除油池，其特征在于：所述除油池的池壁左下部开设有一进水口，其池壁右上部开设有一出水口、一浮油出口，其池腔中从左至右依次间隔设置有多个板面从左至右向下倾斜的上隔板，每两个左右相邻的上隔板之间均设有一下隔板，各下隔板的板面与各上隔板的板面平行;
每个上隔板的前后周缘均与除油池的前后池壁分别接合，各上隔板的上周缘均高于除油池池壁上的进水口及出水口，且低于除油池池壁上的浮油出口，各上隔板的下周缘均低于除油池池壁上的出水口，且与除油池池底之间均留有供水通过的空间;
每个下隔板的前后周缘均与除油池的前后池壁分别接合，各下隔板的上周缘均高于各上隔板的下周缘及除油池池壁上的进水口，且低于各上隔板的上周缘，各下隔板的下周缘均与除油池的池底接合;
除油池的左右池壁与相邻下隔板之间，及每两个左右相邻的下隔板之间的除油池池底均呈锥尖部朝下的倒锥形，各构成一向上开放的集污斗，各集污斗的下端锥尖部各设有一排污口，各集污斗的下端排污口各接有一排污阀。
2.根据权利要求1所述的石化废水翻板式除油装置，其特征在于：各上隔板的上下周缘均齐平，各下隔板的上周缘均齐平，各上隔板及各下隔板的板面与水平面之间的夹角为60±3°。
说明书
石化废水翻板式除油装置
技术领域
本实用新型涉及污水处理技术，特别是涉及一种石化废水翻板式除油装置的技术。
背景技术
石化废水中都含有很多污油，需要对其进行除油处理后才能排放，传统的石化废水去除水中污油主要有物理法除油、混凝除油、过滤除油三种方法，其中物理法除油作为含油废水治理的基本手段，得到了广泛应用。
传统物理法除油所采用的除油池都在池壁上部设有一排油口、一排水口，且其排油口高于排水口，处理石化废水时，将石化废水注入到除油池池腔下部，石化废水中的小油粒相互碰撞结合成大油粒后浮至液面从高位的排油口排出，除油后的废水从低位的排水口排出，传统物理法除油的除油池结构都很简单，石化废水从注入除油池至排出除油池的行程较短，使得废水中小油粒无法充分碰撞结合成大油粒，因此除油效果较差，有很多小油粒无法去除，会随排出的水体排入后道处理工序，从而增加了后道处理工序的负担，进而增加了石化废水的处理成本。
实用新型内容
针对上述现有技术中存在的缺陷，本实用新型所要解决的技术问题是提供一种能提高除油效果，减轻后道处理工序负担，降低石化废水处理成本的石化废水翻板式除油装置。
为了解决上述技术问题，本实用新型所提供的一种石化废水翻板式除油装置，包括除油池，其特征在于：所述除油池的池壁左下部开设有一进水口，其池壁右上部开设有一出水口、一浮油出口，其池腔中从左至右依次间隔设置有多个板面从左至右向下倾斜的上隔板，每两个左右相邻的上隔板之间均设有一下隔板，各下隔板的板面与各上隔板的板面平行;
每个上隔板的前后周缘均与除油池的前后池壁分别接合，各上隔板的上周缘均高于除油池池壁上的进水口及出水口，且低于除油池池壁上的浮油出口，各上隔板的下周缘均低于除油池池壁上的出水口，且与除油池池底之间均留有供水通过的空间;
每个下隔板的前后周缘均与除油池的前后池壁分别接合，各下隔板的上周缘均高于各上隔板的下周缘及除油池池壁上的进水口，且低于各上隔板的上周缘，各下隔板的下周缘均与除油池的池底接合;
除油池的左右池壁与相邻下隔板之间，及每两个左右相邻的下隔板之间的除油池池底均呈锥尖部朝下的倒锥形，各构成一向上开放的集污斗，各集污斗的下端锥尖部各设有一排污口，各集污斗的下端排污口各接有一排污阀。
进一步的，各上隔板的上下周缘均齐平，各下隔板的上周缘均齐平，各上隔板及各下隔板的板面与水平面之间的夹角为60±3°。
本实用新型提供的石化废水翻板式除油装置，利用各个上隔板及下隔板的挡隔，使被处理水的废水沿先左上方向，再右下方向的流向，从左至右往复折流前行，从而有效地增加了石化废水的流程，进而增加了石化废水中小油粒之间相互碰撞结合的机会，石化废水中的污泥也会聚集沉降到池底，通过各个集污斗及时排出，因此能提高除油效果，减轻了后道工序处理的负担，降低石化废水处理成本。
