申请日2009.12.17
公开(公告)日2010.09.22
IPC分类号C02F103/28; C02F1/00
摘要
一种制浆造纸污水处理装置，该装置包括污水均衡池、污水提升泵房和连接管道，其特征在于：污水提升泵房设置于污水均衡池内，污水提升泵房与污水均衡池共用二～三面池壁，利用污水均衡池上部的空间容积，所述的污水均衡池下部有吸水管路，穿过污水提升泵房池壁后接到污水提升泵房的水泵组进口，水泵组出口安装有出水管路输出。与传统的污水处理将均衡池和污水提升泵房分离相比，本实用新型的污水处理装置可节省建设用地，合理利用污水均衡池上部容积，节约土建投资，减少水头损失，而且不受地下水的影响。
权利要求书

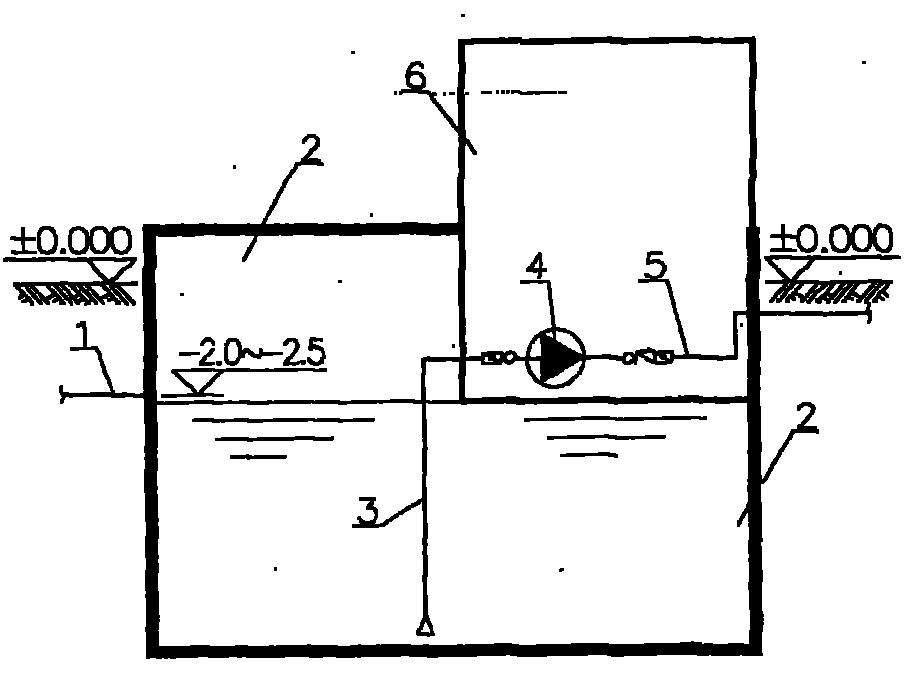

1.一种制浆造纸污水处理装置，包括污水均衡池、污水提升泵房和连接管道，其特征在于：污水提升泵房(6)设置于污水均衡池(2)内，利用污水均衡池上部的空间容积，所述的污水均衡池(2)下部有吸水管路(3)，穿过污水提升泵房(6)池壁后接到污水提升泵房的水泵组(4)进口，水泵组出口安装有阀门和出水管路(5)。
2.如权利要求1所述的制浆造纸污水处理装置，其特征在于：污水提升泵房(6)与污水均衡池(2)共用两面池壁。
3.如权利要求1所述的制浆造纸污水处理装置，其特征在于：污水提升泵房(6)与污水均衡池(2)共用三面池壁。
4.如权利要求1所述的制浆造纸污水处理装置，其特征在于：所述的提升泵房(6)内根据需要设置一个或多个水泵组(4)。
说明书
制浆造纸污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是制浆造纸污水处理厂或高浓度污水处理厂的污水处理装置。
背景技术
由于制浆造纸企业生产污水种类多、水量水质波动大，污水处理工艺需要污水进水池均衡污水水量水质以保证处理设施进水的稳定，因此制浆造纸企业污水处理厂污水进水池一般设置停留时间2～4h，在常规设计中，通常将制浆造纸企业污水处理厂污水进水池称为：均衡池、集水池、调节池、均质池等等(本说明书以均衡池进行描述)。制浆造纸企业生产污水大多是通过生产区的污水管网收集至污水总管，然后自流到污水处理厂。正常情况下，污水自流到污水处理厂均衡池时总管管底标高已在地面2m以下，需通过均衡池进行均衡并经提升泵提升以满足污水处理流程的需要。因此均衡池和污水提升泵房是制浆造纸企业污水处理厂常规设计必备的设施。
目前国内外对制浆造纸企业污水处理厂污水提升泵房的设置方法有很多，如：湿式泵房、干式泵房。湿式泵房结构简单，但管理人员工作条件差，水泵部件腐蚀较严重、检修不方便，目前在制浆造纸企业污水处理厂使用较少。干式泵房以其检修方便、操作环境较好，在制浆造纸企业污水处理厂广泛使用，在常规的干式泵房设计中根据均衡池与污水提升泵房的位置关系按又可分为分建式和合建式。分建式干式泵房(如附图1所示)为均衡池与污水提升泵房分开建设，两者之间有一定的距离，该方式的优点是污水提升泵房与均衡池互不影响，但缺点是占地较大、投资较大、吸水管较长，水头损失大;常规合建式干式泵房(如附图2所示)是污水提升泵房与均衡池共用一面池壁，该方式设置紧凑，占地少，结构投资较分建式省，但由于均衡池池壁断面设计经常为梯形，造成预埋套管、吸水管管道安装等存在一定的难度。
在均衡池和污水提升泵房的实践工程设计中，由于污水管已在地面2m以下，使得均衡池上部池容不具备调节功能，导致均衡池上部容积浪费，没有得到很好的利用。同时也遇到用地紧张、投资控制的情况。
发明内容
本实用新型的目的是克服现有污水处理厂不能利用均衡池上部池容的缺陷，提供一种结构非常简单的污水处理装置，既保证污水提升泵运行安全可靠，效率高、检修及维护方便，又可充分利用均衡池上部池容且投资省、占地少的污水处理装置。
本实用新型的制浆造纸污水处理装置，包括污水均衡池、污水提升泵房和连接管道，其特征在于：污水提升泵房设置于污水均衡池内，利用污水均衡池上部的空间容积，所述的污水均衡池下部有吸水管路，穿过污水提升泵房池壁后接到污水提升泵房的水泵组进口，水泵组出口安装有出水管路输出。
以上所述的污水提升泵房与污水均衡池可以共用两面池壁。
以上所述的污水提升泵房与污水均衡池可以共用三面池壁。
以上所述的提升泵房内根据需要设置一个或多个水泵组。
本实用新型制浆造纸污水处理装置建造的步骤是：
(1)需要根据污水处理厂的总用地范围、地面标高、设计规模、处理工艺流程、污水进水总管标高、设计停留时间等信息，确定污水均衡池的尺寸(长、宽、总池高、有效水深);
(2)需要根据污水处理厂的设计规模、处理工艺流程及水力高程、污水提升泵房内提升泵的种类、型式、数量、尺寸、允许吸上高度、引水方式及其它相关技术要求，确定污水提升泵房的平面尺寸(长、宽)及污水提升泵房底板的标高;
(3)设计污水均衡池的尺寸和泵房的尺寸以及空间位置以后，再确定共用几面池壁，建造以后接好管路就可以使用了。
与传统的外置式污水提升泵房相比，本污水处理装置的有益效果是：
1.本实用新型将污水提升泵房置于均衡池内，构成了新的污水处理装置，充分利用均衡池上部池容，节省了建设用地;
2.可以合理利用均衡池池壁作为污水提升泵房的池体以节约土建投资;
3.水泵吸水管路短，水头损失小，水泵运行效率高;
4.不受高位地下水的影响。
