申请日2010.04.02
公开(公告)日2010.08.11
IPC分类号C02F9/02; D21B1/14
摘要
本发明涉及一种中密度纤维板生产中的废水引入磨室体的回用方法，将中密度纤维板热磨工艺中产生的热磨机挤出废水过滤除渣、沉淀，并将废水的温度控制在20℃-70℃的范围内，再将废水输送到热磨机磨室体中，实现回用。该方法不仅解决了热磨机挤出废水的处理难的问题，而且解决了热磨过程中的缺水问题，节约了生产用水，还重新利用了废水中的木素和半纤维素等固含物，充分利用了资源，节约了处理废水的成本，具有节能环保的显著特点，以及良好的经济效益和社会效益。
权利要求书
1.一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：将中密度纤维板热磨工艺中产生的热磨机挤出废水过滤除渣、沉淀，并将废水的温度控制在20℃-70℃的范围内，再将废水输送到热磨机磨室体中回用。
2.根据权利要求1所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：所述中密度纤维板热磨工艺中产生的废水引入流槽经过滚筒网过滤除渣。
3.根据权利要求2所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，所述滚筒网的网孔直径为3mm-10mm。
4.根据权利要求1所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：所述沉淀是静流沉淀，是将除渣后的废水引入沉淀池，通过重力法，使悬浮于废水中的沙土及其他杂物沉淀，从而去除废水中的沙土及其他杂物。
5.根据权利要求1所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：当沉淀后的挤出废水温度低于20℃时，对挤出废水进行加热，使挤出废水温度保持在20℃-70℃的范围内。
6.根据权利要求1所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：使用定量增压泵将沉淀后且温度在20℃-70℃范围内的废水加压输送到热磨机磨室体中。
7.根据权利要求6所述的一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：所述定量增压泵每小时加压输送到热磨机磨室体中的水量控制在400kg至热磨机每小时产生的全部废水量。
说明书
中密度纤维板生产中的废水引入磨室体的回用方法
技术领域
本发明涉及一种中密度纤维板生产中的废水引入磨室体的回用方法。
背景技术
中密度纤维板在生产过程中会产生大量废水，废水中含有纤维素、半纤维素、树脂等可溶性有机物，以及大量的泥砂、树皮屑、木屑等机械颗粒及悬浮物等，对环境造成污染。目前，我国对中密度纤维板生产废水的处理主要采用水解酸化-好氧-混凝沉淀的工艺和水解酸化-好氧-气浮的处理工艺，但处理后的废水水质差，除少部分回用于木片水洗外，其余只能排放，不仅污染环境，还造成水资源的严重浪费。热磨机挤出废水是中密度纤维板生产过程中出现的处理难度最大的生产废水，其污染物总含量是其他废水的15倍。在国内外所有热磨机挤出废水均采用污水处理的途径，实现达标排放或回用,还没有将废水引入热磨机回用来实现污水处理的相关技术的产权登记和报道。
发明内容
本发明的目的是提供一种中密度纤维板生产中的废水引入磨室体的回用方法。该方法不仅解决了热磨机挤出废水的处理难的问题，而且解决了热磨过程中的缺水问题，改善了热磨机的热磨条件，重新利用了废水中的木素和半纤维素等固含物，充分利用了资源，提高了产品质量，解决了磨盘齿槽积碳的问题。

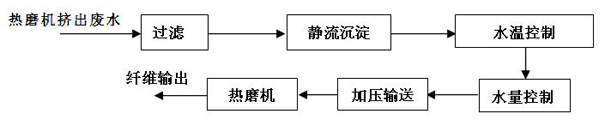

本发明是这样实现的：一种中密度纤维板生产中的废水引入磨室体的回用方法，其特征在于：将中密度纤维板热磨工艺中产生的热磨机挤出废水过滤除渣、沉淀，并将废水的温度控制在20℃-70℃的范围内，再将废水输送到热磨机磨室体中回用。
本发明不仅解决了热磨机挤出废水的处理难的问题，而且解决了热磨过程中的缺水问题，同时解决了由于热磨机磨盘热磨木片过程产生局部缺水而产生高温导致木纤维碳化，影响木纤维分离质量、热磨机磨盘齿间被木材热解物质填塞、热磨机磨盘磨损加剧及寿命下降等问题。本发明重新利用了废水中的木素和半纤维素等固含物，充分利用了资源，实现将废水中的有机物质(需要处理排放或焚烧处理的污染物)转化为可以提高中密度纤维板的质量和产量的有用资源，实现变废为宝的同时大大降低了中密度纤维板生产企业的废水处理压力。同时，本发明节约了生产用水，降低了处理废水的成本，具有节能环保的显著特点，给社会和企业带来良好的经济效益和社会效益。
