申请日2009.11.18
公开(公告)日2010.09.29
IPC分类号F04D29/22
摘要
本实用新型公开一种污水泵上泵轴和叶轮的连接结构，包括泵轴、装设在泵轴下端部的叶轮，从叶轮的轮毂的上表面上开设有沉孔，沉孔内置有衬套，衬套的中心具有锥形孔，锥形孔的孔径上大下小，泵轴的下端部也呈锥形，并与锥形孔相配，泵轴的下端部插在锥形孔中，泵轴的下端面上开设有螺纹孔，衬套的底部、轮毂的底部均开设有穿孔，螺纹孔内配合连接有螺钉，螺钉自下而上穿过轮毂和衬套底部的穿孔，并旋紧入螺纹孔中，螺钉固定连接轮毂与泵轴。由于只需要在泵轴上加工出锥形端部和螺纹孔，以及在叶轮的轮毂中放置带锥形孔的衬套，并在轮毂和衬套底部开设穿孔后，就能通过锥连接用螺钉来锁紧泵轴和叶轮，这样加工方便，生产制造成本低。
权利要求书
1.一种污水泵上泵轴和叶轮的连接结构，包括泵轴、装设在所述泵轴末端部的叶轮，其特征在于：所述叶轮的轮毂的上表面上开设有沉孔，所述沉孔内置有衬套，所述衬套的中心具有锥形孔，所述锥形孔的孔径上大下小，所述泵轴的下端部也呈锥形，并与所述锥形孔相配，所述泵轴的下端部插紧在所述锥形孔中，所述泵轴的下端面上开设有螺纹孔，所述衬套的底部、所述轮毂的底部均开设有穿孔，所述螺纹孔内配合连接有螺钉，所述螺钉自下而上穿过所述轮毂和衬套底部的穿孔，并旋紧入所述螺纹孔中，所述螺钉固定连接所述轮毂与所述泵轴。
2.根据权利要求1所述的污水泵上泵轴和叶轮的连接结构，其特征在于：所述衬套包括套底、从所述套底向上延伸出的一圈锥形内壁，所述一圈锥形壁围绕形成所述锥形孔，所述衬套的套底上开设有所述穿孔，所述螺钉穿过所述轮毂和所述套底的穿孔，旋紧所述螺纹孔中后，所述螺钉的头部通过垫圈压紧在所述轮毂的下表面上。
3.根据权利要求1所述的污水 泵上泵轴和叶轮的连接结构，其特征在于：所述叶轮轮毂上的沉孔为棱形孔，所述衬套的外形也是棱形的，所述衬套与所述沉孔相配合设置。
4.根据权利要求3所述的污水泵上泵轴和叶轮的连接结构，其特征在于：所述棱形为五棱形或六棱形。
说明书
污水泵上泵轴和叶轮的连接结构
技术领域
本实用新型涉及一种污水泵上泵轴和叶轮的连接结构。
背景技术
现有技术中，污水泵上泵轴与叶轮之间采用键连接，在泵轴上加工出键槽，叶轮的轮毂上具有插孔，插孔的孔壁上也加工出键槽，将键嵌入泵轴的键槽内，再将插孔孔壁上的键槽对准泵轴上的键，套到泵轴上，这就构成了键连接，泵轴和叶轮之间通过键来传递运动和动力。采用键连接必须在泵轴和叶轮插孔的孔壁上均加工出键槽，加工麻烦，导致泵轴与叶轮连接时的生产成本较高，生产效率相对也较低。
发明内容
本实用新型的目的是提供一种污水泵上采用螺钉和锥面配合来连接泵轴和叶轮的连接结构。

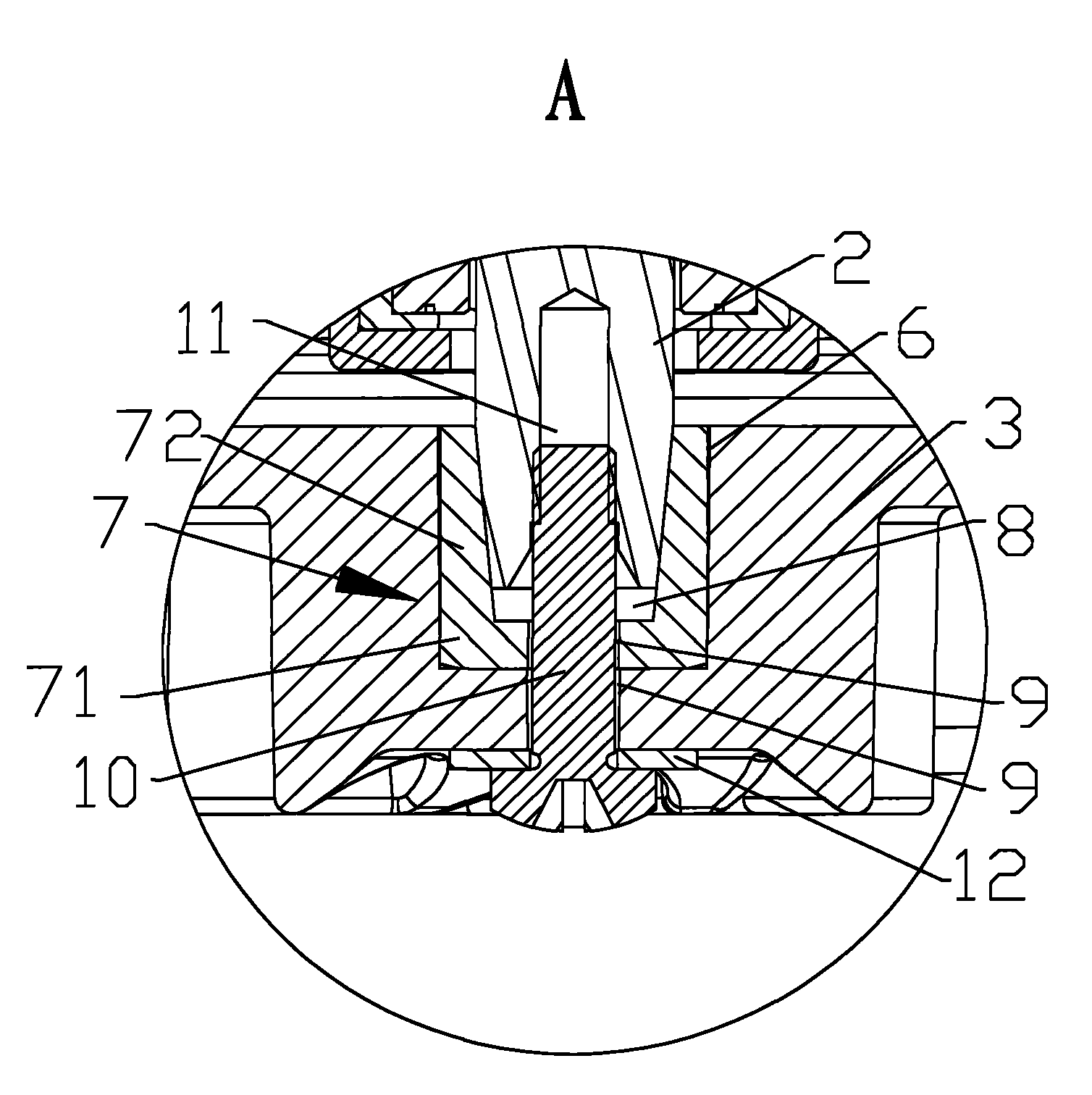

为达到上述目的，本实用新型采用的技术方案是：一种污水泵上泵轴和叶轮的连接结构，包括泵轴、装设在所述泵轴末端部的叶轮，所述叶轮的轮毂的上表面上开设有沉孔，所述沉孔内置有衬套，所述衬套的中心具有锥形孔，所述锥形孔的孔径上大下小，所述泵轴的下端部也呈锥形，并与所述锥形孔相配，所述泵轴的下端部插紧在所述锥形孔中，所述泵轴的下端面上开设有螺纹孔，所述衬套的底部、所述轮毂的底部均开设有穿孔，所述螺纹孔内配合连接有螺钉，所述螺钉自下而上穿过所述轮毂和衬套底部的穿孔，并旋紧入所述螺纹孔中，所述螺钉固定连接所述轮毂与所述泵轴。
所述衬套包括套底、从所述套底向上延伸出的一圈锥形内壁，所述一圈锥形壁围绕形成所述锥形孔，所述衬套的套底上开设有所述穿孔，所述螺钉穿过所述轮毂和所述套底的穿孔，旋紧所述螺纹孔中后，所述螺钉的头部通过垫圈压紧在所述轮毂的下表面上。
所述叶轮轮毂上的沉孔为棱形孔，所述衬套的外形也是棱形的，所述衬套与所述沉孔相配合设置。
所述棱形为五棱形或六棱形。
由于本实用新型采用了以上的技术方案，其优点如下：由于只需要在泵轴上加工出锥形端部和螺纹孔，以及在叶轮的轮毂中放置带锥形孔的衬套，并在轮毂和衬套底部开设穿孔后，就能通过锥连接用螺钉来锁紧泵轴和叶轮，这样加工方便，生产制造成本低。
