申请日2009.09.04
公开(公告)日2010.05.26
IPC分类号C02F11/02; A23K1/10; C05F3/00
摘要

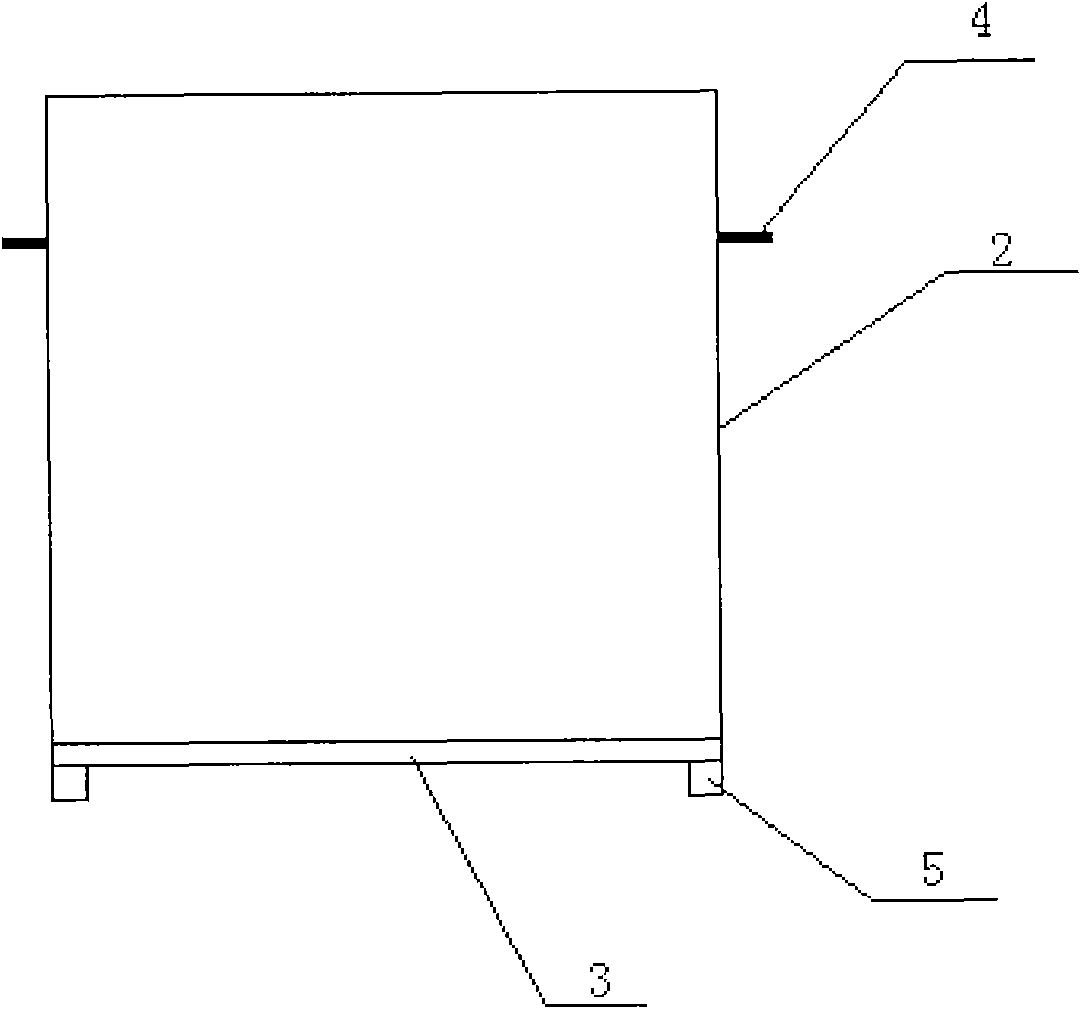

本实用新型涉及一种城市污泥蚯蚓生态处理反应器，该反应器由一个桶盖(1)和至少两个相互连接的桶体组成;所述桶体的上口置有所述桶盖(1);所述桶体包括桶壁(2)和桶底板(3);所述桶壁(2)外周上部对称设有把手(4)，且该桶壁(2)的外径小于所述桶盖(1)的外径;所述桶壁(2)的内壁下方设有桶底圈(5);所述桶底板(3)的直径小于或等于所述桶壁(2)的内径，且大于所述桶底圈(5)的内径;所述桶底板(3)上设有数个圆孔(6)。本实用新型制作简单、成本低廉，既适宜于对城市污泥进行小规模处理，也适宜对城市污泥进行规模化处理。
权利要求书
1.一种城市污泥蚯蚓生态处理反应器，其特征在于：该反应器由一个桶盖(1)和至少两个相互连接的桶体组成;所述桶体的上口置有所述桶盖(1);所述桶体包括桶壁(2)和桶底板(3);所述桶壁(2)外周上部对称设有把手(4)，且该桶壁(2)的外径小于所述桶盖(1)的外径;所述桶壁(2)的内壁下方设有桶底圈(5);所述桶底板(3)的直径小于或等于所述桶壁(2)的内径，且大于所述桶底圈(5)的内径;所述桶底板(3)上设有数个圆孔(6)。
2.如权利要求1所述的城市污泥蚯蚓生态处理反应器，其特征在于：所述桶盖(1)呈半球形。
3.如权利要求1所述的城市污泥蚯蚓生态处理反应器，其特征在于：所述圆孔(6)的总面积占所述桶底板(3)的面积的65～95%。
说明书
城市污泥蚯蚓生态处理反应器
技术领域
本实用新型涉及一种城市污泥处理反应器，尤其涉及一种城市污泥蚯蚓生态处理反应器。
背景技术
目前，用蚯蚓规模处理城市污泥时，很难以较低成本解决蚯蚓处理城市污泥过程中成蚓与蚓卵自动分离、反应器底层厌氧、处理过程连续不间断等问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种制作简单、成本低廉的城市污泥蚯蚓生态处理反应器。
为解决上述问题，本实用新型所述的一种城市污泥蚯蚓生态处理反应器，其特征在于：该反应器由一个桶盖和至少两个相互连接的桶体组成;所述桶体的上口置有所述桶盖;所述桶体包括桶壁和桶底板;所述桶壁外周上部对称设有把手，且该桶壁的外径小于所述桶盖的外径;所述桶壁的内壁下方设有桶底圈;所述桶底板的直径小于或等于所述桶壁的内径，且大于所述桶底圈的内径;所述桶底板上设有数个圆孔。
所述桶盖呈半球形。
所述圆孔的总面积占所述桶底板的面积的65～95%。
本实用新型与现有技术相比具有以下优点：
1、由于本实用新型中设有至少两个桶体，因此保证了城市污泥处理过程的连续性。
2、由于本实用新型中设有带孔的桶底板，因此使得蚓卵分离简便、易操作;同时，由于采用本实用新型处理后的产物为高质量有机肥(蚓粪)和高蛋白饲料(蚯蚓)，因此不但不会对环境造成二次污染，而且使城市污泥变废为宝，实现了循环利用。
3、本实用新型制作简单、成本低廉，既适宜对城市污泥进行小规模处理，也适宜对城市污泥进行规模化处理。
