申请日2009.09.03
公开(公告)日2010.06.02
IPC分类号C02F9/02; C02F1/24; C02F1/52
摘要
本实用新型公开了一种玻璃污水处理一体机，包括反应仓，反应仓上带有加药装置，它还包括气浮仓、清水仓，气浮仓处于反应仓下游，清水仓处于气浮仓下游，相邻两仓之间设有隔板，并在底部连通;清水仓设有出水阀，同时另有管路通过溶气罐与气浮仓相连;气浮仓下部有释放器，通过管路与溶气罐相连。本实用新型高效稳定，控制方便。
权利要求书
1.玻璃污水处理一体机，包括反应仓，反应仓上带有加药装置，其特征在于，它还包括气浮仓、清水仓，气浮仓处于反应仓下游，清水仓处于气浮仓下游，相邻两仓之间设有隔板，并在底部连通;清水仓设有出水阀，同时另有管路通过溶气罐与气浮仓相连;气浮仓下部有释放器，通过管路与溶气罐相连。
2.如权利要求1所述的玻璃污水处理一体机，其特征在于：气浮仓顶部设有刮泥机，底部设有排泥槽。
3.如权利要求2所述的玻璃污水处理一体机，其特征在于：清水仓底部还设置有回流阀。
4.如权利要求1-3任一项所述的玻璃污水处理一体机，其特征在于：清水仓的出水阀处设置有浊度计。
说明书
玻璃污水处理一体机
技术领域
本实用新型属于环保技术领域，特别是涉及一种玻璃污水处理一体机。
背景技术
玻璃深加工企业是水资源消耗大户。产生的污水中含有大量的固体悬浮物，排放到河流、池塘和水库后，会造成水体严重污染。
玻璃深加工行业的用水量主要在预处理工序，包括磨边、钻孔冷却用水和洗涤用水。一台磨边机或钻孔机的用水量一般为5m3/h到10m3/h。一台洗涤机的用水量根据玻璃清洗质量要求不同，一般为1.5m3/h到6m3/h。预处理工序产生的废水中含有大量的玻璃粉以及少量的金刚砂砾、切割煤油、洗涤剂和柠檬酸。
目前玻璃深加工企业产生的废水没有经过处理或者只是采用简单的加药沉淀后排放或回用。加药沉淀，即是通过人工对沉淀池的废水撒入聚合氯化铝或其他絮凝剂，使废水中的悬浮物产生絮体沉到池底，上清液排放或回用。而且由于产生的污泥沉到池底，清理污泥需要停工，费时费力，影响生产。
发明内容
本实用新型要解决的是玻璃污水处理手段缺乏的技术问题，提供一种性能稳定、处理高效、控制方便的玻璃污水处理一体机。

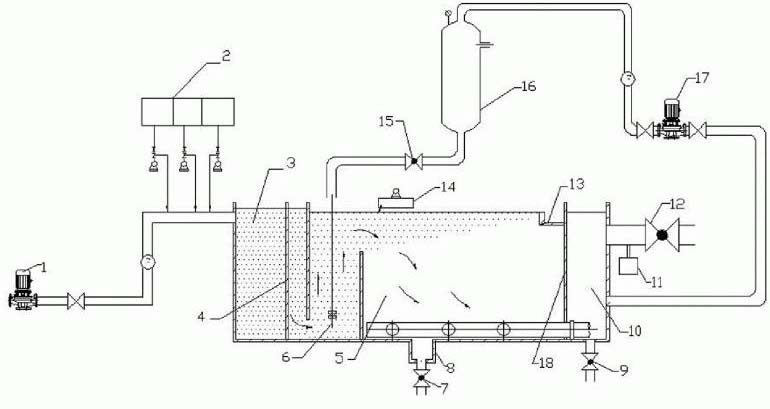

为此，本实用新型采用的技术方案如下：玻璃污水处理一体机，包括反应仓，反应仓上带有加药装置，其特征在于，它还包括气浮仓、清水仓，气浮仓处于反应仓下游，清水仓处于气浮仓下游，相邻两仓之间设有隔板，并在底部连通;清水仓设有出水阀，同时另有管路通过溶气罐与气浮仓相连;气浮仓下部有释放器，通过管路与溶气罐相连。
作为进一步的技术方案，气浮仓顶部设有刮泥机，底部设有排泥槽;清水仓底部还设置有回流阀。
更进一步地，清水仓的出水阀处设置有浊度计。
本实用新型在使用时，各车间废水集中排入集水调节池进行调节水质水量后，通过提升泵打入本实用新型的反应仓，并用加药装置精确加入混凝剂、助凝剂形成絮体，加入碱调节PH，充分反应后流入气浮仓。由于采用了高效释放器，使空气在一定压力的作用下，溶解于水中并达到过饱和的状态，然后再在气浮仓中突然减到常压，这时溶解在水中的空气，便以微小气泡的形式从水中逸出，去粘附水中的杂质，造成其总体比重小于水而上浮至水面，从而实现固液分离。溶气气浮形成的气泡，粒度很小，其粒度约在1-10微米左右，可以粘附水中颗粒细小的杂质。杂质浮到水面，可通过刮泥机刮出，外运填埋。除去杂质的清水即可进入清水仓，一部分进入溶气罐用于形成过饱和气溶液，另一部分可出水回用;当浊度计显示出水不能达标时，还可通过回流阀令其回到调节池，重新处理一次。
通过以上描述可看出，本实用新型设计合理，控制方便，能高效地处理玻璃污水，且占地面积很小。
