申请日2010.12.21
公开(公告)日2011.08.10
IPC分类号C02F1/461
摘要
本实用新型涉及一种卧式废水微电解装置，在搅拌槽内装有与动力部分相联接的搅拌轴，在搅拌轴上装有搅拌桨，在搅拌轴的两端部分别装有轴端密封，在搅拌槽内装有塑料隔板，搅拌槽通过塑料隔板间隔成若干搅拌空间。本实用新型采用卧式结构，搅拌桨成螺旋形布置到整个螺旋槽内部，有效解决了搅拌不充分铁粉易板结的问题;整套装置与废水接触的地方均采用了防腐蚀的塑料材料和瓷片，有效解决了防腐问题;钢筋混凝土砌成的搅拌槽，体积是原有反应釜的3倍，有效解决了原有装置处理能力不足的问题。
权利要求书
1.一种卧式废水微电解装置，其特征是：在搅拌槽内装有与动力部分相联接的搅拌轴，在搅拌轴上装有搅拌桨，在搅拌轴的两端部分别装有轴端密封，在搅拌槽内装有塑料隔板，搅拌槽通过塑料隔板间隔成若干搅拌空间。
2.如权利要求1所述的卧式废水微电解装置，其特征是：所述搅拌槽是由钢筋混凝土砌成的一个四方形卧式槽，搅拌槽外壁嵌有防腐瓷片或防腐涂料。
3.如权利要求1所述的卧式废水微电解装置，其特征是：所述搅拌轴是由无缝钢管外套有PVC管组成，PVC管一直延伸至槽体外，PVC管通过不锈钢沉头螺栓与无缝钢管固定连接。
4.如权利要求1所述的卧式废水微电解装置，其特征是：所述搅拌桨通过鞍形接口件与PVC管连接，每个搅拌桨错开45°成螺旋布置，搅拌桨用尼龙螺栓与鞍形接口件连接。
5.如权利要求1或4所述的卧式废水微电解装置，其特征是：所述搅拌桨的搅拌叶片由3块聚氯乙烯板拼成工字形。
6.如权利要求1所述的卧式废水微电解装置，其特征是：所述轴端密封为端面密封形式，由动环和静环组成。
7.如权利要求6所述的卧式废水微电解装置，其特征是：所述静环端面车有环形槽，内装入O形密封圈。
8.如权利要求6所述的卧式废水微电解装置，其特征是：所述动环端面与静环端面的O型密封圈密封，动环靠动环连接件固定在轴上，动环连接件上的压簧压紧动环，使动环和O型密封圈紧密密封。
说明书
一种卧式废水微电解装置
技术领域
本实用新型属于废水处理设备技术领域，涉及一种对工业雷管和工业炸药的生产过程中不同工序所产生的酸性、碱性等不同生产废水的综合处理装置。
背景技术
在生产工业雷管和工业炸药的生产企业中，工业雷管中的起爆药产品的化学成份为二硝基重氮酚，其生产工艺为中和、还原、重氮，在不同工序中产生了酸性、碱性等不同性质的生产废水，因此需要将生产废水集中起来进行综合处理。废水处理工艺采用微电解-生化-砂滤的组合工序。其中微电解工艺主要由动态电解和静态电解完成。动态电解采用直立反应釜，材料为碳钢，内装有上、下两层不锈钢搅拌桨，此种设备存在防腐性能差、搅拌不充分、铁粉易板结、处理能力小等缺点。
实用新型内容
为了克服现有技术的上述缺点，本实用新型提供一种防腐性能强、使用寿命长、处理能力大、操作简便的卧式废水微电解装置。

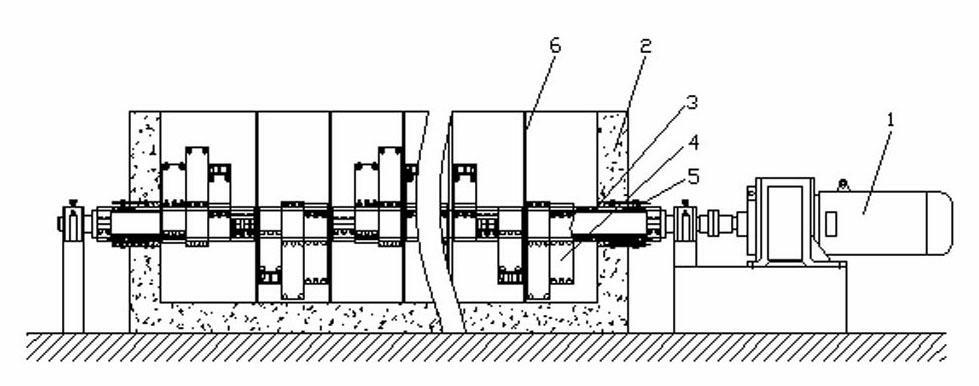

本实用新型解决其技术问题所采用的技术方案是：一种卧式废水微电解装置，在搅拌槽内装有与动力部分相联接的搅拌轴，在搅拌轴上装有搅拌桨，在搅拌轴的两端部分别装有轴端密封，在搅拌槽内装有塑料隔板，搅拌槽通过塑料隔板间隔成若干搅拌空间。
所述搅拌槽是由钢筋混凝土砌成的一个四方形卧式槽，搅拌槽外壁嵌有防腐瓷片或防腐涂料。
所述搅拌轴是由无缝钢管外套有PVC管组成，PVC管一直延伸至槽体外，PVC管通过不锈钢沉头螺栓与无缝钢管固定连接。
所述搅拌桨通过鞍形接口件与PVC管连接，每个搅拌桨错开45°成螺旋布置，搅拌桨用尼龙螺栓与鞍形接口件连接。
所述搅拌桨的搅拌叶片由3块聚氯乙烯板拼成工字形。
所述轴端密封为端面密封形式，由动环和静环组成。
所述静环端面车有环形槽，内装入O形密封圈。
所述动环端面与静环端面的O型密封圈密封，动环靠动环连接件固定在轴上，动环连接件上的压簧压紧动环，使动环和O型密封圈紧密密封。
本实用新型的有益效果是：采用卧式结构，搅拌桨成螺旋形布置到整个螺旋槽内部，有效解决了搅拌不充分铁粉易板结的问题;整套装置与废水接触的地方均采用了防腐蚀的塑料材料和瓷片，有效解决了防腐问题;钢筋混凝土砌成的搅拌槽，体积是原有反应釜的3倍，有效解决了原有装置处理能力不足的问题。
