申请日2010.12.21
公开(公告)日2012.01.11
IPC分类号C02F9/04
摘要
本实用新型属于污水处理装置，具体涉及一种矿井污水井下处理装置。该装置主要由旋流分离器和过滤器组成，所述旋流分离器前置有提升泵，旋流分离器后置有清水箱，过滤器前置有高压泵，后置有清水池，所述旋流分离器的顶端设有出水口，左上侧设有进水口，旋流分离器的下部设有集污器，集污器底端设有倒三角形污泥出口。所述的矿井污水井下处理装置，其特征在于旋流分离器进水口和出水口都有管道连接，出水口连接清水箱，清水箱中的水通过高压泵泵入到过滤器中，再通过过滤器实现了矿井污水处理和净化的目的。本实用新型采用膜块化设计，根据需要任意组合，真正的适用井下条件，并且安装使用方便，出水水质达到排放和使用标准。
权利要求书
1.一种矿井污水井下处理装置，该装置主要由旋流分离器和过滤器组成，旋流分离器前置有提升泵，旋流分离器后置有清水箱，过滤器前置有高压泵，后置有清水池，其特征在于：所述旋流分离器和过滤器之间通过所述清水箱和所述高压泵连接。
2.根据权利要求1所述的一种矿井污水井下处理装置，其特征在于：所述旋流分离器的顶端设有出水口，所述旋流分离器的左上侧设有进水口，所述旋流分离器的下部设有集污器，所述集污器底端设有倒三角形污泥出口。
3.根据权利要求1所述的一种矿井污水井下处理装置，其特征在于：所述旋流分离器进水口和出水口都有管道连接。
4.根据权利要求1所述的一种矿井污水井下处理装置，其特征在于：所述旋流分离器和过滤器之间还设有反冲洗管道。
说明书
一种矿井污水井下处理装置
技术领域
本实用新型涉及一种矿井污水处理装置，特别是利用旋流原理和过滤原理设计的可进行矿井污水井下处理装置。
背景技术
一般处理矿井污水的方法是将污水收集在井下水仓中，然后用高压泵将这些污水泵至地面。在地面上用传统的加药沉淀过滤工艺处理后排放或回用。其中部分处理污水利用管道引至采煤作业面来降尘或做为消防用水等。矿井污水通过高压泵泵至地面。一般地每吨水每提升100米约消耗0.8度至1.0度电。因此从井下将污水提升后又将其回用至井下消耗了大量的电能，同时，将污水提升至井上对高压泵的要求极高，高压泵的摩损非常严重。高压泵过流部分必须经常更换，维护费用较高。
发明内容
为了解决上述问题，本实用新型提供一种投资成本低、处理效率高、运行费用少的矿井污水井下处理装置。该设备的主要创新在于将旋流分离和过滤技术结合起来，通过旋流分离器，污水和药物在旋流分离器中经过快速混合和反应，使矿井水中的污泥和水达到较大程度的分离，分离出的初级清水再经过第二级过滤装置，最终的出水进一步澄清并达到使用标准，这样就完成了矿井污水处理净化的目的。本实用新型可将矿井污水悬浮物从3000mg/L处理到低于10mg/L，并且水质稳定，能满足矿上的用水要求。本实用新型的目的就是要提供一种在井下安全有效的液体制剂的添加装置，以解决现有技术存在的结构复杂、占地面积大、成本高等诸多问题。

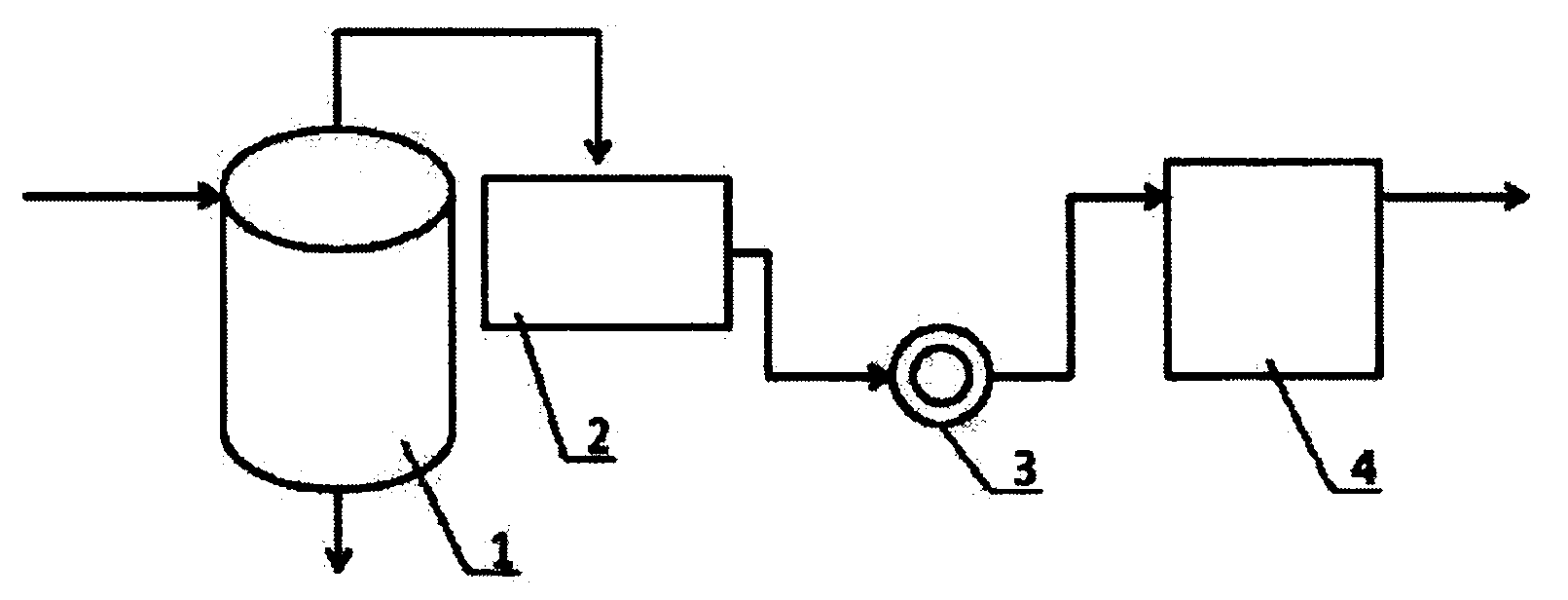

本实用新型的一种矿井污水井下处理装置，该装置主要由旋流分离器和过滤器组成，旋流分离器前置有提升泵，旋流分离器后置有清水箱，过滤器前置有高压泵，后置有清水池，其特征在于：所述旋流分离器和过滤器之间通过所述清水箱和所述高压泵连接。
本实用新型的优点是：该一种矿井污水井下处理装置采用膜块化设计，根据需要任意组合，无论大小，可根据客户的需求建造任意处理量的装置，真正的适用井下条件。设备设计采用智能式一键启动及停止功能，操作极为方便，并且设备配件少，维护方便，费用低廉，安装运输方便。特别是处理水的效果非常好，出水悬浮物可长期稳定在0-10mg/L之间，并可 根据用途调节出水的悬浮物大小。
