申请日2009.10.02
公开(公告)日2010.07.14
IPC分类号F04D7/02; F04D29/42; F04D29/24
摘要
本实用新型公开了一种剪切式污水泵，电机和水泵壳体固定联接在一起，电机轴从水泵壳体的轴孔内穿入，在壳体内与叶轮固定联接在一起，在壳体的另一侧安装有的端盖，端盖的中心有一圆形进料口;叶轮上有两个中心对称的弧形叶片，端盖的内侧安装有固定切刀。由于设置了剪切机构，能有效的切割纤维类杂物，减少了堵塞现象的发生。即使发生了堵塞，只需将水泵反转二分钟左右即可自动排除堵塞物，再次正转即将可正常工作。因此，工作效率有了较大的提高。是用来抽取含有大量杂质的污水，使之装罐或排出的污水泵。
权利要求书

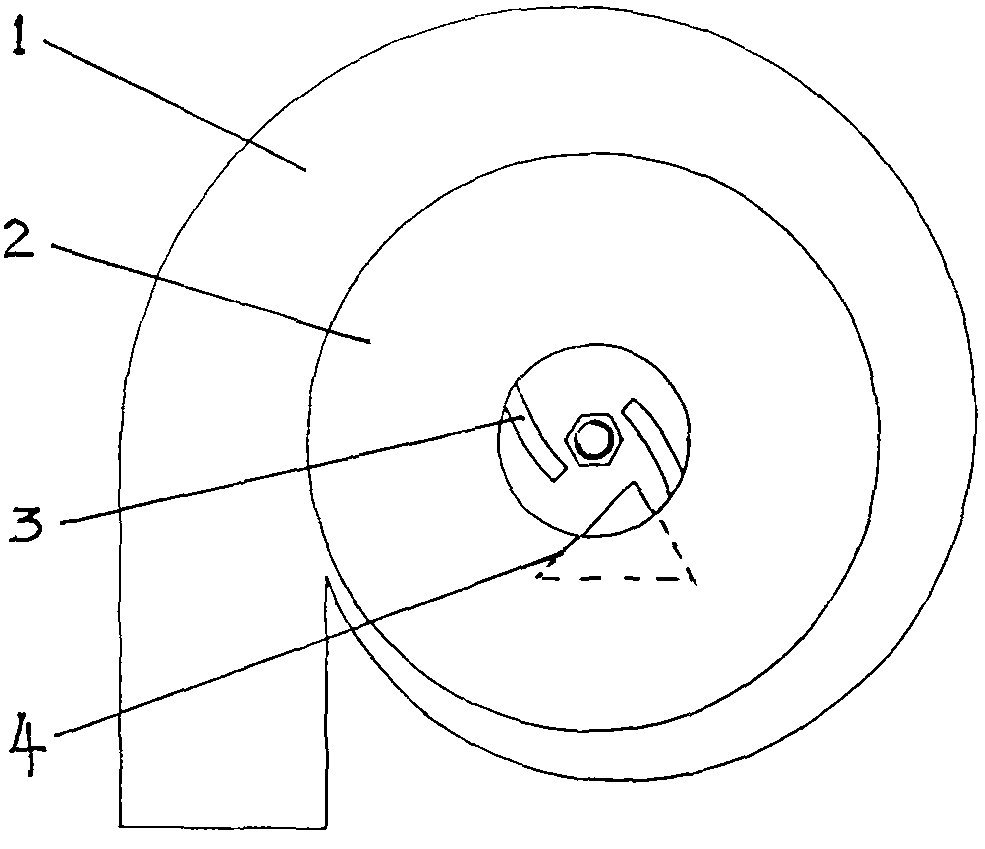

1.一种剪切式污水泵，电机(5)和水泵壳体(1)固定联接在一起，电机轴从水泵壳体(1)的轴孔内穿入，在壳体(1)内与叶轮(6)固定联接在一起，在壳体(1)的另一侧安装有的端盖(2)，端盖(2)的中心有一圆形进料口;其特征在于：叶轮(6)上有两个中心对称的弧形叶片(3)，端盖(2)的内侧安装有固定切刀(4)。
说明书
剪切式污水泵
技术领域
本实用新型涉及一种水泵，具体说是一种用来抽取含有大量杂质的污水，使之装罐或排出的污水泵。
背景技术
随着人民生活水平的提高，劳动力用工成本的增加，旱厕所、化粪池、沼气池等清理工作正在用机械取代人工，大大地提高了工作效率，降低了劳动强度，改善了工作条件。
但是现有的污水泵无法满足使用要求。现有的切割式污水泵容易缠绕纤维类杂物而堵塞，有的产品加装滤网解决了泵的堵塞问题但滤网却堵得很快，而且滤网堵塞后很难清理，严重影响工作效率。
发明内容
本发明的目的在于提供一种的切割式污水泵，能有效的切割纤维类杂物，减少了堵塞现象的发生。即使发生了堵塞，只需将水泵反转二分钟左右即可自动排除堵塞物，再次正转即将可正常工作。因此，工作效率有了较大的提高。
本实用新型的技术方案是：
一种剪切式污水泵，电机和水泵壳体固定联接在一起，电机轴从水泵壳体的轴孔内穿入，在壳体内与叶轮固定联接在一起，在壳体的另一侧安装有的端盖，端盖的中心有一圆形进料口;叶轮上有两个中心对称的弧形叶片，端盖的内侧安装有固定切刀。
固定切刀的刃口是直线型的，并与叶片形成一个适当的夹角。
叶片外端的弯曲方向与叶轮正常工作时的旋转方向相反，叶片的里端设在接近叶轮的回转中心的位置，叶片的外端与叶轮的外缘平齐，叶片的进料侧端面设有磨出的刃口。
固定切刀的刃口里端比叶片的里端向里超出一个适当的长度。
通过调整端盖的轴向位置，可以调整固定切刀与叶轮上叶片之间的间隙。
本实用新型的优点是：由于设置了剪切机构，能有效的切割纤维类杂物，减少了堵塞现象的发生。即使发生了堵塞，只需将水泵反转二分钟左右即可自动排除堵塞物，再次正转即将可正常工作。因此，工作效率有了较大的提高。是用来抽取含有大量杂质的污水，使之装罐或排出的污水泵。
