申请日2009.08.26
公开(公告)日2010.05.19
IPC分类号C02F1/00; C02F5/08; C02F1/50
摘要
本实用新型用于水处理的化学药品注入装置涉及水处理装置技术领域。采用“药罐层叠放置”关键技术，其下罐上放置有中罐、中罐上放置有上罐，其下罐与下罐盖、中罐与中罐盖、上罐与上罐盖均螺纹连接，下罐的上壁与下泵、中罐的上壁与中泵、上罐的上壁与上泵均固定连接，下泵与下泵管的一端、中泵与中泵管的一端、上泵与上泵管的一端、下泵管的另一端及中泵管的另一端及上泵管的另一端均分别与水管均螺纹连接。用于水处理的化学药品注入。构成了整套装置而占地面积小且美观大方。
权利要求书
1.一种用于水处理的化学药品注入装置，包括水管(1)，其特征在于：主要还设置有下罐(2)、下罐盖(201)、下泵(3)、下泵管(301)、中罐(4)、中罐盖(401)、中泵(5)、中泵管(501)、上罐(6)、上罐盖(601)、上泵(7)、上泵管(701);
所述用于水处理的化学药品注入装置，其下罐(2)上放置有中罐(4)、中罐(4)上放置有上罐(6)，其下罐(2)与下罐盖(201)、中罐(4)与中罐盖(401)、上罐(6)与上罐盖(601)均螺纹连接，其下罐(2)的上壁与下泵(3)、中罐(4)的上壁与中泵(5)、上罐(6)的上壁与上泵(7)均固定连接，其下泵(3)与下泵管(301)的一端、中泵(5)与中泵管(501)的一端、上泵(7)与上泵管(701)的一端、下泵管(301)的另一端及中泵管(501)的另一端及上泵管(701)的另一端均分别与水管(1)均螺纹连接。
2.根据权利要求1所述的用于水处理的化学药品注入装置，其特征在于：所述水管(1)为管状结构，所述下罐(2)、中罐(4)、上罐(6)均为封闭的圆罐上端段一侧设置有簸萁形腔体的结构、该所述的圆罐上设置有标有刻度的液位标，所述下罐盖(201)、中罐盖(401)、上罐盖(601)均为设置有螺纹的圆盖，所述下泵(3)、中泵(5)、上泵(7)均为柱塞泵、该所述柱塞泵本身均有吸液管，所述下泵管(301)、中泵管(501)、上泵管(701)均为管状结构。
3.根据权利要求1所述的用于水处理的化学药品注入装置，其特征在于：所述下泵(3)的吸液管端头插装在下罐(2)腔体的底部、中泵(5)的吸液管端头插装在中罐(4)的底部、上泵(7)的吸液管端头插装在上罐(6)的底部。
4.根据权利要求1所述的用于水处理的化学药品注入装置，其特征在于：所述下罐(2)、中罐(4)、上罐(6)均为用于装液体药品的药罐、该所述药罐为1-9个，所述下泵(3)、中泵(5)、上泵(7)均为柱塞泵、该所述柱塞泵为1-9个，所述下泵管(301)、中泵管(501)、上泵管(701)均为管、该所述管为1-9个，所述药罐、柱塞泵、管的数量一致。
说明书
用于水处理的化学药品注入装置
技术领域
本实用新型涉及用于水处理的化学药品注入装置技术领域。
背景技术
在水处理过程中，需要在运行系统的水管中加入起杀菌、防腐、缓蚀、防垢、除垢......等作用的化学药品;但目前的加药方式是将装药的药罐摆放一地，存在着占地面积大、无法构成整套装置、零乱无序而欠美观的不足与缺陷。基于申请人丰富的工作经验及对事业精益求精的不懈追求，本实用新型就是在认真而充分的调查、了解、分析、总结已有公知技术基础上，采用“药罐层叠放置”关键技术而研制成功的。
实用新型内容
本实用新型采用“药罐层叠放置”关键技术，其下罐上放置有中罐、中罐上放置有上罐，其下罐与下罐盖、中罐与中罐盖、上罐与上罐盖均螺纹连接，其下罐的上壁与下泵、中罐的上壁与中泵、上罐的上壁与上泵均固定连接，其下泵与下泵管的一端、中泵与中泵管的一端、上泵与上泵管的一端、下泵管的另一端及中泵管的另一端及上泵管的另一端均分别与水管均螺纹连接。
通过本实用新型达到的目的是：提供“用于水处理的化学药品注入装置”新产品，克服已有公知技术的不足、缺陷与弊端，使其结构科学合理而简单、可构成整套装置而占地面积小且美观大方、便于加工与安装而成本低、效果稳定可靠而使用方便且利于推广应用。
为实现上述目的，本实用新型提供的技术方案为：
一种用于水处理的化学药品注入装置，包括水管，主要还设置有下罐、下罐盖、下泵、下泵管、中罐、中罐盖、中泵、中泵管、上罐、上罐盖、上泵、上泵管;
所述用于水处理的化学药品注入装置，其下罐上放置有中罐、中罐上放置有上罐，其下罐与下罐盖、中罐与中罐盖、上罐与上罐盖均螺纹连接，其下罐的上壁与下泵、中罐的上壁与中泵、上罐的上壁与上泵均固定连接，其下泵与下泵管的一端、中泵与中泵管的一端、上泵与上泵管的一端、下泵管的另一端及中泵管的另一端及上泵管的另一端均分别与水管均螺纹连接。
所述的用于水处理的化学药品注入装置，所述水管为管状结构，所述下罐、中罐、上罐均为封闭的圆罐上端段一侧设置有簸萁形腔体的结构、该所述的圆罐上设置有标有刻度的液位标，所述下罐盖、中罐盖、上罐盖均为设置有螺纹的圆盖，所述下泵、中泵、上泵均为柱塞泵、该所述柱塞泵本身均有吸液管，所述下泵管、中泵管、上泵管均为管状结构。
所述的用于水处理的化学药品注入装置，所述下泵的吸液管端头插装在下罐腔体的底部、中泵的吸液管端头插装在中罐的底部、上泵的吸液管端头插装在上罐的底部。
所述的用于水处理的化学药品注入装置，所述下罐、中罐、上罐均为用于装液体药品的药罐、该所述药罐为1-9个，所述下泵、中泵、上泵均为柱塞泵、该所述柱塞泵为1-9个，所述下泵管、中泵管、上泵管均为管、该所述管为1-9个，所述药罐、柱塞泵、管的数量一致。

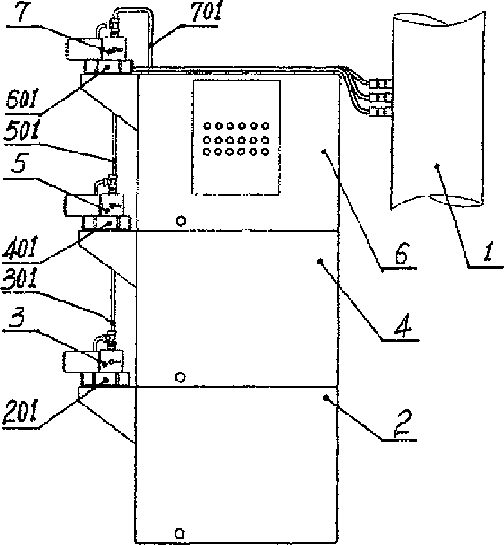

本实用新型的工作原理及工作过程是：如说明书附图1、2所示，本实用新型的使用极为简单方便。①、水管为运行系统的水管。②、将药罐中装入所需要的化学药品液体，一个药罐中装一种药品、需要加入几种药品便使用几个药罐，盖好罐盖。③、开启柱塞泵;因柱塞泵为市场购置的已有通用产品，无论安装或使用均很简单且方便;柱塞泵便将化学药品液体按要求注入到运行系统的水管中。本实用新型适用于各种类别的需要进行化学药品注入的水处理系统，适应范围广，利于广泛推广应用。
由于采用了本实用新型所提供的技术方案，由于本实用新型的工作原理及工作过程所述，使得本实用新型与已有的公知技术相比，获得了如下有益效果：
1、由于本实用新型设置有的药罐为1-9个，从而获得了可根据添加化学药品液体的种类多少确定药罐数量、满足各种需要、适应范围广的有益效果。
2、由于本实用新型所述的“柱塞泵”也为市场购置的已有技术，从而获得了便于实施与操作的有益效果。
3、由于本实用新型采用“药罐层叠放置”(或药罐层叠放置后予以紧固连接)关键技术;从而获得了提供“用于水处理的化学药品注入装置”新产品，克服已有公知技术的不足与缺陷，其结构科学合理而简单实用、可构成整套装置而占地面积小且美观大方、便于加工与安装而成本低、效果稳定可靠而使用方便且利于广泛推广应用的有益效果。
