申请日2016.07.13
公开(公告)日2016.12.07
IPC分类号B01D33/04; B01D33/48; B01D33/76; B01D33/80; B65G23/04; B65G15/30
摘要
本发明公开了一种泔水分离机的废弃饭菜输送机构，包括机架、驱动轴、从动轴、输送带、电机、减速机，机架的前端通过轴承水平安装一个驱动轴，机架的后端通过轴承水平安装一个从动轴，输送带套在驱动轴和从动轴上，减速机的输入轴与电机的输出轴固连，减速机的输出轴与驱动轴的左端固连，输送带上开有多个通孔，机架的左侧面上竖直固设一个立杆，立杆的上端水平固设一个支撑板，支撑板上水平设置一个主水管，主水管上从前往后竖直设置多个分水管，每一个分水管的下端均安装一个喷头。本发明具有节省人力和体力、省工省时以及油脂不易黏附在剩饭菜渣上等优点。
权利要求书

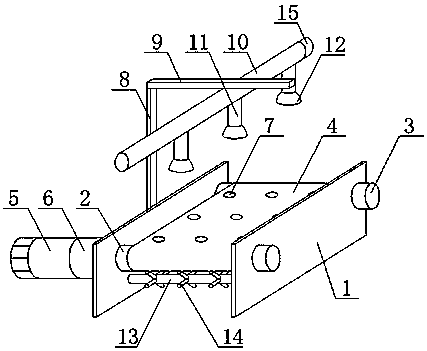

1.一种泔水分离机的废弃饭菜输送机构，包括机架(1)、驱动轴(2)、从动轴(3)、输送带(4)、电机(5)、减速机(6)，其特征在于：所述的机架(1)的前端通过轴承水平安装一个驱动轴(2)，所述的机架(1)的后端通过轴承水平安装一个从动轴(3)，所述的从动轴(3)的安装高度与驱动轴(2)的安装高度相同，所述的输送带(4)套在驱动轴(2)和从动轴(3)上，所述的机架(1)的左侧设置一个电机(5)，所述的机架(1)的左侧设置一个减速机(6)，所述的减速机(6)的输入轴与电机(5)的输出轴固连，所述的减速机(6)的输出轴与驱动轴(2)的左端固连，所述的输送带(4)上开有多个通孔(7)，所述的机架(1)的左侧面上竖直固设一个立杆(8)，所述的立杆(8)的上端水平固设一个支撑板(9)，所述的支撑板(9)上水平设置一个主水管(10)，所述的主水管(10)上从前往后竖直设置多个分水管(11)，每一个分水管(11)的下端均安装一个喷头(12)，且所有的喷头(12)的竖直投影均落在输送带(4)上。
2.根据权利要求1所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的机架(1)的前端通过轴承水平安装一个毛刷辊(13)，所述的毛刷辊(13)在输送带(4)的下方，所述的毛刷辊(13)上均匀固设多根刷丝(14)，所述的刷丝(14)与输送带(4)相接触。
3.根据权利要求1或2所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的输送带(4)呈水平状态。
4.根据权利要求1或2所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的输送带(4)采用塑料材质制成。
5.根据权利要求2所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的刷丝(14)采用塑料材质制成。
6.根据权利要求1所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的主水管(10)的后端通过螺纹连接的方式安装一个管盖(15)。
7.根据权利要求1或6所述的一种泔水分离机的废弃饭菜输送机构，其特征在于：所述的主水管(10)和分水管(11)均采用不锈钢材质制成。
说明书
一种泔水分离机的废弃饭菜输送机构
技术领域
本发明涉及餐厨泔水处理领域，具体来说是一种泔水分离机的废弃饭菜输送机构。
背景技术
家庭或饭店等在吃完饭后把剩下的饭菜倒在一起混合，这些剩饭菜就叫做泔水，也叫潲水又称馊水，城市泔水是指人们在饭店、餐厅、学校、单位食堂等处废弃的剩饭剩菜。
乱扔泔水不仅会造成环境的极大伤害，而且存在不法分子将其加工成地沟油的风险，因此人们主要采用铁通或塑料桶等容器收集泔水，然后使用泔水分离机对泔水进行集中处理，在泔水的处理过程中，首先要将剩饭菜渣和含油废水分离，然后再对含油废水中的废油与废水进行分离，目前，现有的泔水分离机主要采用滤网对泔水中的剩饭菜渣进行过滤，泔水中的含油废水穿过滤网落入到下方的油水分离槽内，但是过滤在滤网上的剩饭菜渣需要人们手工进行清理，即将滤网上的剩饭菜渣清理到垃圾桶内，因此劳动强度比较大，耗费体力的同时也比较耗费人力，另外，在泔水处理完成后，滤网比较脏，仍需要人工进行清洗，因此比较麻烦，而且费工费时。
发明内容
本发明的目的是为了解决现有技术中耗费人力和体力以及费工费时的缺陷，提供一种泔水分离机的废弃饭菜输送机构来解决上述问题。
为了实现上述目的，本发明的技术方案如下：本发明公开了一种泔水分离机的废弃饭菜输送机构，包括机架、驱动轴、从动轴、输送带、电机、减速机，所述的机架的前端通过轴承水平安装一个驱动轴，所述的机架的后端通过轴承水平安装一个从动轴，所述的从动轴的安装高度与驱动轴的安装高度相同，所述的输送带套在驱动轴和从动轴上，所述的机架的左侧设置一个电机，所述的机架的左侧设置一个减速机，所述的减速机的输入轴与电机的输出轴固连，所述的减速机的输出轴与驱动轴的左端固连，所述的输送带上开有多个通孔，所述的机架的左侧面上竖直固设一个立杆，所述的立杆的上端水平固设一个支撑板，所述的支撑板上水平设置一个主水管，所述的主水管上从前往后竖直设置多个分水管，每一个分水管的下端均安装一个喷头，且所有的喷头的竖直投影均落在输送带上。
作为优选，所述的机架的前端通过轴承水平安装一个毛刷辊，所述的毛刷辊在输送带的下方，所述的毛刷辊上均匀固设多根刷丝，所述的刷丝与输送带相接触。
作为优选，所述的输送带呈水平状态。
作为优选，所述的输送带采用塑料材质制成。
作为优选，所述的刷丝采用塑料材质制成。
作为优选，所述的主水管的后端通过螺纹连接的方式安装一个管盖。
作为优选，所述的主水管和分水管均采用不锈钢材质制成。
本发明相比现有技术具有以下优点：
1、不用人工将剩饭菜渣清理掉，很大的节省了人力和体力，速度和效率显著提高，省工省时;
2、油脂不易黏附在剩饭菜渣上;
3、清洗方便，省工省时。
