申请日2015.11.11
公开(公告)日2016.05.18
IPC分类号B65F1/08; B65F1/14; B65F1/16
摘要
本实用新型公开了一种油水分离的泔水桶，包括外桶体和内桶，所述外桶体的外壁设有加强筋;所述外桶体的内底部设有支架,所述内桶为筛网状结构，所述内桶的桶口设有卡槽;所述内桶扣装在所述外桶体的桶口上;所述内桶的底部放置在所述支架上。本实用新型由于内桶采用筛网状结构，因此可以很好地实现固液分离，油和水份更好地分离开来，有效避免了油水接触发酵而产生难闻的气味;由于底部设有支架，很好地支撑底部，避免由于内桶过重而破损的风险，有效避免残渣和油水再次接触的机会;桶外壁设有加强筋，使整个桶更加牢固，有效避免了碰撞而造成泔水桶的破损。
权利要求书

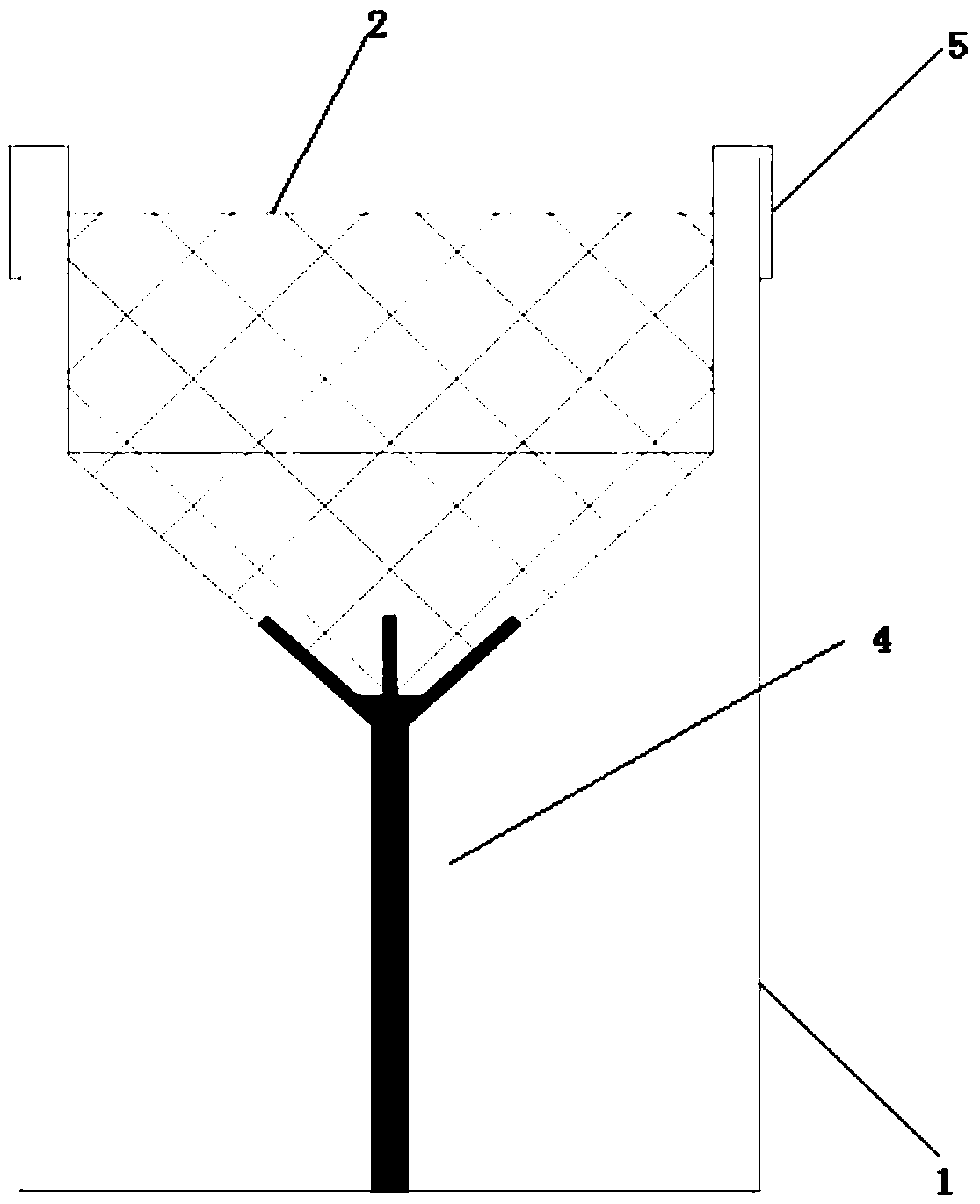

1.一种油水分离的泔水桶，包括外桶体(1)和内桶(2)，其特征在于，所述外桶体(1)的外壁设有加强筋(3);所述外桶体(1)的内底部设有支架(4),所述内桶(2)为筛网状结构，所述内桶(2)的桶口设有卡槽(5);所述内桶(2)扣装在所述外桶体(1)的桶口上;所述内桶(2)的底部放置在所述支架(4)上。
2.根据权利要求1所述油水分离的泔水桶，其特征在于，所述内桶(2)底部为圆锥形;所述支架(4)的支杆(41)的数量多个，对称设置;所述支杆(41)与支撑柱(42)的夹角为100-150度，所述支杆(41)与所述支撑柱(42)固定连接。
3.根据权利要求2所述油水分离的泔水桶，其特征在于，所述支杆(41)与所述支撑柱(42)的夹角为120度。
4.根据权利要求1所述油水分离的泔水桶，其特征在于，所述内桶(2)为圆柱形;所述支架(4)的支杆(41)的数量多个，对称设置;所述支杆(41)与支撑柱(42)的夹角为90度，所述支杆(41)与所述支撑柱(42)固定连接。
5.根据权利要求1至4中任一项所述油水分离的泔水桶，其特征在于，所述加强筋(3)为格子状。
6.根据权利要求1所述油水分离的泔水桶，其特征在于，所述外桶体(1)外底部设有轮子。
7.根据权利要求1或6所述油水分离的泔水桶，其特征在于，所述外桶体(1)设有桶盖(11)，所述桶盖(11)扣装在所述外桶体(1)的桶口上。
说明书
一种油水分离的泔水桶
技术领域
本实用新型涉及泔水处理装置，具体地说涉及一种油水分离的泔水桶。
背景技术
泔水主要就是饭店、餐厅在处理废弃的剩饭剩菜时，将剩饭剩菜倒入泔水桶混合在一起形成的，它富含水分、养分和油，极易发酵产生难闻的怪味;现有技术收集泔水的装置主要是塑料桶，将剩菜剩饭导入桶内，收集满以后用盖子盖住拉走，由于桶内液体和固体混合在一起的，水分和油混合在一起，容易发酵而产生难闻的气味，污染环境;并且，在往桶内倒入剩菜剩饭时候容易造成泔水飞溅，很不卫生，同时固液混杂也不利于泔水的后续处理。
中国实用新型专利，公告号为：CN203332761U，名称为：泔水收集桶，公开了一种既可防止泔水飞溅、又能够实现固液分离的泔水收集桶。它包括收集桶本体;在收集桶本体的桶口处设有盆形结构的滤网。虽然可以实现很好的油水分离，但是盆形结构的滤网体积受限，容纳泔水残渣受限，对于滤网的结构要求较高，否则，承受过重的残渣时候可能破损的危险，并且过滤部位只在底部，因此油水分离不算很完善。
因此需要提供一种更好的有利于分离泔水中的油和水分，避免泔水发酵、能有效防止防止残羹飞溅的用于油水分离的泔水桶。
实用新型内容
本实用新型要解决的技术问题是提供一种更好的有利于分离泔水中的油和水分，避免泔水发酵、能有效防止防止残羹飞溅的用于油水分离的泔水桶。
为实现上述目的，本实用新型提供一种油水分离的泔水桶，包括外桶体和内桶，所述外桶体的外壁设有加强筋;所述外桶体的内底部设有支架,所述内桶为筛网状结构，所述内桶的桶口设有卡槽;所述内桶扣装在所述外桶体的桶口上;所述内桶的底部放置在所述支架上。
作为优选，所述内桶底部为圆锥形;所述支架的支杆的数量多个，对称设置;所述支杆与支撑柱的夹角为100-150度，所述支杆与所述支撑柱固定连接。
更优选地，所述支杆与所述支撑柱的夹角为120度。
作为优选，所述内桶为圆柱形;所述支架的支杆的数量多个，对称设置;所述支杆与所述支撑柱的夹角为90度，所述支杆与所述支撑柱固定连接。
优选地，所述加强筋为格子状。
作为优选，所述外桶体外底部设有轮子。
优选地，所述外桶体设有桶盖，所述桶盖扣装在所述外桶体的桶口上。
本实用新型的有益效果是：1、由于本实用新型内桶采用网状结构，因此可以很好地实现固液分离，油和水分更好地分离开来，有效避免了油水发酵而产生难闻的气味;2、由于底部设有支架，很好地支撑底部，避免由于内桶过重而破损的风险，有效避免残渣和油水再次接触的机会;3、桶外壁设有加强筋，使整个桶更加牢固，有效避免了碰撞而造成泔水桶的破损。
