申请日2015.11.23
公开(公告)日2016.05.18
IPC分类号B65D25/04; B65D47/06; B65D77/08
摘要
本实用新型公开了一种泔水收集箱，包括箱体，所述箱体内设有隔板，所述隔板将箱体隔分为左箱体和右箱体，所述左箱体口部设有箱盖，所述箱盖上部为圆筒状结构，下部为漏斗状结构;所述隔板中部设有开口，所述左箱体内设有滤板，所述滤板倾斜设置;所述滤板底部与所述开口连接。本实用新型有利于分离泔水中的油和水分，避免泔水发酵、能有效防止残羹飞溅、便于收集油水。
权利要求书

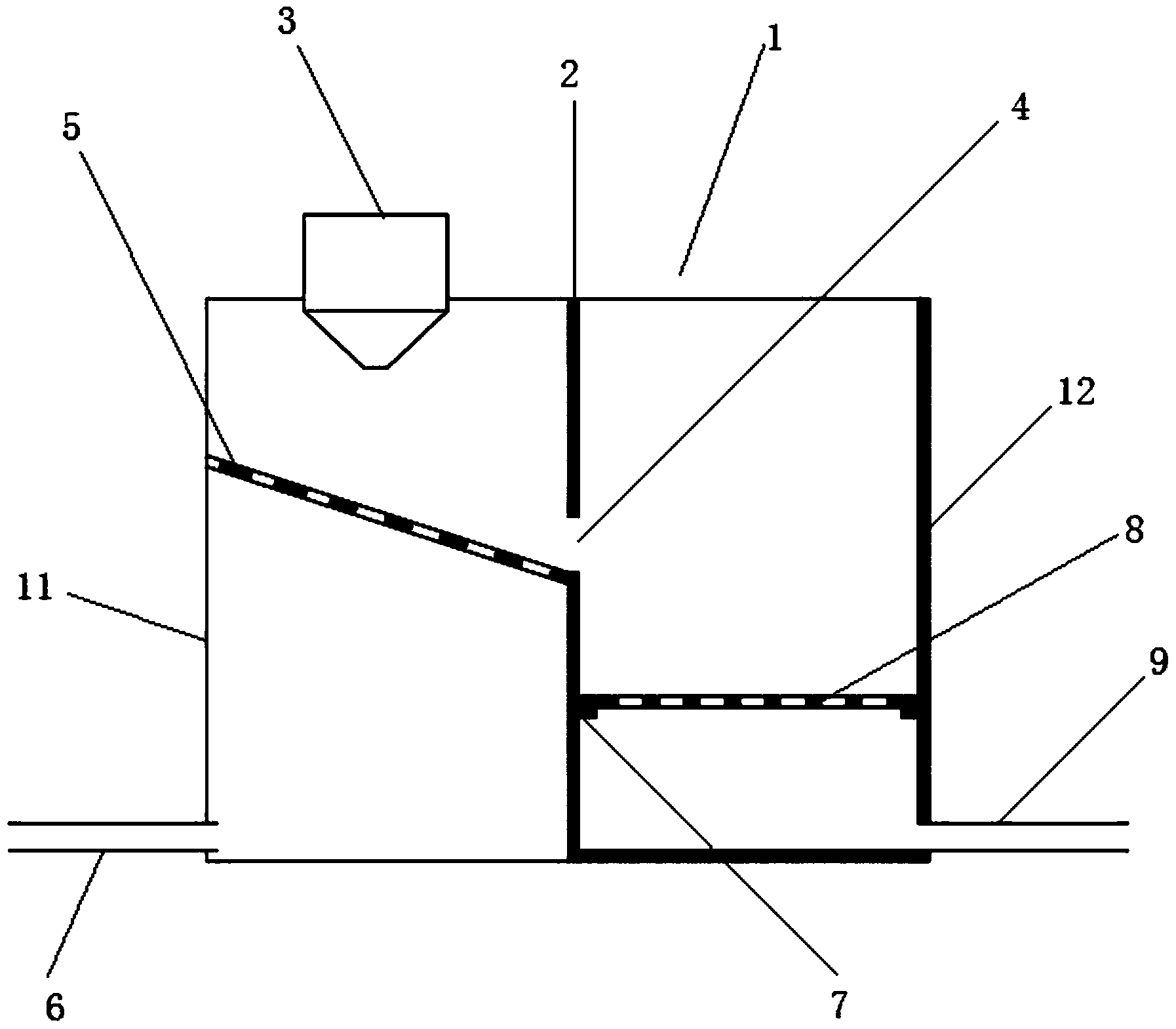

1.一种泔水收集箱，包括箱体(1)，所述箱体(1)内设有隔板(2)，所述隔板(2)将所述箱体(1)隔分为左箱体(11)和右箱体(12)，其特征在于，所述左箱体(11)口部设有箱盖(3)，所述箱盖(3)上部为圆筒状结构，下部为漏斗状结构;所述隔板(2)中部设有开口(4)，所述左箱体(11)内设有滤板(5)，所述滤板(5)倾斜设置;所述滤板(5)底部与所述开口(4)连接。
2.根据权利要求1所述泔水收集箱，其特征在于，所述箱盖(3)与所述左箱体(11)接触部位设置防滑摩擦面。
3.根据权利要求1所述泔水收集箱，其特征在于，所述左箱体(11)底部设有出水管(6)。
4.根据权利要求1所述泔水收集箱，其特征在于，所述右箱体(12)设有向内凸起的凸台(7)，所述凸台(7)上放置有滤水板(8)。
5.根据权利要求1或4所述泔水收集箱，其特征在于，所述右箱体(12)设有排水管(9)。
说明书
一种泔水收集箱
技术领域
本实用新型涉及泔水处理装置，具体地说涉及一种泔水收集箱。
背景技术
泔水主要就是饭店、餐厅在处理废弃的剩饭剩菜时，将剩饭剩菜倒入泔水桶混合在一起形成的，它富含水分、养分和油，极易发酵产生难闻的怪味;现有技术收集泔水的装置主要是塑料桶，将剩菜剩饭导入桶内，在往桶内倒入剩菜剩饭时候容易造成泔水飞溅，很不卫生，同时固液混杂也不利于泔水的后续处理。并且，由于桶内液体和固体混合在一起的，水分和油混合在一起，容易发酵而产生难闻的气味，污染环境;尤其是在运输泔水的车辆在经过的地方，都夹杂着一股难闻的怪味，不但破坏了人的心情，还会使人大倒胃口而且，由于泔水中有大量的水分，运输中还常常滴漏下来，在马路上形成黑斑，难以清除，还会长久的散发怪味。
因此需要提供一种更好的有利于分离泔水中的油和水分，避免泔水发酵、能有效防止防止残羹飞溅、便于收集油水的泔水桶。
实用新型内容
本实用新型要解决的技术问题是提供一种更好的有利于分离泔水中的油和水分，避免泔水发酵、能有效防止防止残羹飞溅的泔水收集箱。
为实现上述目的，本实用新型提供一种泔水收集箱，包括箱体，所述箱体内设有隔板，所述隔板将所述箱体隔分为左箱体和右箱体，所述左箱体口部设有箱盖，所述箱盖上部为圆筒状结构，下部为漏斗状结构;所述隔板中部设有开口，所述左箱体内设有滤板，所述滤板倾斜设置;所述滤板底部与所述开口连接。
作为优选，所述箱盖与所述左箱体接触部位设置防滑摩擦面。
优选地，所述左箱体底部设有出水管。
更优选地，所述右箱体设有向内凸起的凸台，所述凸台上放置有滤水板。
作为优选，所述右箱体设有排水管。
本实用新型的有益效果是：1、由于本实用新型箱体内设有隔板，所述隔板将所述箱体隔分为左箱体和右箱体，同时，左箱体内设有滤板，所述滤板倾斜设置;所述滤板底部与所述开口连接，滤板将残渣分流至右箱体，将油水分离至左箱体的底部，排出去，因此可以很好地实现固液分离，油和水分更好地分离开来，有效避免了油水发酵而产生难闻的气味;2、由于桶盖上部为圆筒状结构，下部为漏斗状结构，有效避免倒剩菜剩饭时候泔水飞溅。
