申请日2010.12.10
公开(公告)日2011.05.25
IPC分类号C02F9/02; C02F103/16; C02F1/44
摘要
本发明提供了一种镀镍废水的处理回收装置及应用该装置回收处理镀镍废水的方法，该方法包括如下步骤，将含镀镍的废水排放进入收集池，进入收集池的废水经过砂滤罐、炭滤罐、超滤器及精滤器进行相关过滤，然后经过一级反渗透装置进行过滤，再经过第二级反渗透装置进行过滤，过滤后的废水又分为两道，一道排入回用水箱后进行处理以清水排出，另一道再由三级反渗透装置进行过滤，最后排出的还有镀镍组分的水溶液可直接回收到镀镍槽里直接使用。本方法使得浓缩的镍药水直接回用到电镀槽;处理好的淡水其电导率也能符合电镀纯水要求，作为镀镍槽水洗的纯水。在镀镍废水端做到零排放，既降低电镀的生产成本，又减少电镀污水排放。
权利要求书
1.一种镀镍废水的处理、回收方法，其特征在于：该方法包括如下步骤，
步骤一、收集，将含镀镍的废水排放进入收集池;
步骤二、砂滤，进入收集池的废水经过镍水泵进入到砂滤罐中进行砂滤，过滤颗粒半径较大的悬浊物;
步骤三、炭滤，步骤二中砂滤后的废水再进入到炭滤罐中进行炭滤，过滤有机杂质;
步骤四、精滤，步骤三中炭滤后的废水进入精滤器进行精滤，过滤颗粒半径减小的悬浊物;
步骤五、超滤，步骤四中精滤后的镀镍废水进入超滤器进行超滤，再次过滤颗粒半径减小的悬浊物;
步骤六、一级反渗透过滤，步骤五超滤后废水经过一级反渗透装置进行过滤，过滤后的废水分成两道，第一道废水进入浓缩水箱后再过滤，第二道废水进入中间水箱后再过滤;
步骤七、二级反渗透过滤，步骤六中第二道废水进入中间水箱后，经过二级反渗透装置进行过滤，过滤后的废水又分为两道，一道排入回用水箱后进行处理以清水排出，所述清水可直接作为镀镍后的纯水水洗用清水，另一道进入浓缩水箱;
步骤八、三级反渗透过滤，步骤七中经过二级反渗透装置后的进入浓缩水箱的废水再进入三级反渗透装置进行过滤;
步骤九、回收再利用，经步骤八中的反渗透过滤后排出的含有镀镍组分的水溶液回收到镀镍槽里直接使用。
2.根据权利要求1所述的镀镍废水的处理、回收方法，其特征在于：所述步骤六中一级反渗透装置由与超滤器连接的精滤器、第一高压泵和反渗透器组成，所述第一高压泵进口端与精滤器的出口端连接，所述第一高压泵的出口端与反渗透器的进口端连接。
3.根据权利要求1所述的镀镍废水的处理、回收方法，其特征在于：所述步骤七中的二级反渗透装置由第二高压泵和与其连接的反渗透器连接组成。
4.根据权利要求1所述的镀镍废水的处理、回收方法，其特征在于：所述步骤八中的三级反渗透装置由第三高压泵和与其连接的反渗透器连接组成。
5.一种镀镍废水处理、回收装置，其特征在于：包括砂滤罐，用于将镀镍废水抽取至砂滤罐中的镍水泵，所述砂滤罐出口端与炭滤罐进口端连接，所述炭滤罐的出口端与精滤器的进口端相连，所述精滤器的出口端与超滤器的进口端相连，该装置还包括一级反渗透装置、二级反渗透装置、三级反渗透装置。
6.根据权利要求5所述的镀镍废水处理、回收装置，其特征在于：所述一级反渗透装置由与超滤器连接的精滤器、第一高压泵和反渗透器组成，所述第一高压泵进口端与精滤器的出口端连接，所述第一高压泵的出口端与反渗透器的进口端连接，所述一级反渗透装置一个出口端与浓缩水箱进口端连接，另一个出口端与中间水箱的进口端连接。
7.根据权利要求5所述的镀镍废水处理、回收装置，其特征在于：所述二级反渗透装置由第二高压泵和与其连接的反渗透器连接组成，所述二级反渗透装置一个出口端与浓缩水箱进口端连接，另一出口端与回用水箱进口端连接。
8.根据权利要求5所述的镀镍废水处理、回收装置，其特征在于：所述三级反渗透装置由第三高压泵和与其连接的反渗透器连接组成，所述三级反渗透装置一个出口端与浓缩水箱进口端连接，另一出口端与含镍收集池连接。
说明书
镀镍废水的处理、回收方法及装置
技术领域
本发明涉及一种镀镍废水的处理、回收方法及装置，尤其是一种利用反渗透技术处理和回收镀镍废水的方法及装置。
背景技术
随着社会日益发展，低碳、低能耗、低污染技术已成为未来制造业必然发展趋势，电镀业废水减排和节能也是未来的发展方向，而传统的电镀废水减排是通过对电镀后的废水综合处理，镀镍废水进入废水收集池然后通过反应池进行化学方法的一些反应，通过沉淀、污泥压榨使得废水泥渣中的金属离子达标后交由相关处理部门进行处理排放，此方案处理成本较高，处理效果不佳，且处理好的镍原料不能直接利用，在处理过程中还会产生二次污染，虽然此种方法排放的污水中一些金属含量达标，但依旧是会带来污染，在当今这个日益重视环保、倡导绿色生活的今天，这样的方法显然是不能长久的。
反渗透，即RO(reverse osmosis)，在自然界的渗透现象，是水由浓度低的溶液透过半透膜流向浓度高的溶液，并且在膜两边形成一个高度差，称之为渗透压。反渗透就是通过人工加压将水从浓溶液中压到低浓度溶液中，故与自然界的渗透作用相反。而利用反渗透技术处理和回收镀镍废水成为了一个很好的解决方法。
发明内容
本发明的目的在于解决上述的技术问题，提供一种镀镍废水的处理、回收方法及装置。
本发明的目的通过以下技术方案来实现：
一种镀镍废水的处理和回收方法，该方法包括如下步骤，
步骤一、收集，将含镀镍的废水排放进入收集池;
步骤二、砂滤，进入收集池的废水经过镍水泵进入到砂滤罐中进行砂滤，过滤颗粒半径较大的悬浊物;
步骤三、炭滤，步骤二中砂滤后的废水再进入到炭滤罐中进行炭滤，过滤有机杂质;
步骤四、精滤，步骤三中炭滤后的废水进入精滤器进行精滤，过滤颗粒半径减小的悬浊物;
步骤五、超滤，步骤四中精滤后的镀镍废水进入超滤器进行超滤，再次过滤颗粒半径减小的悬浊物;
步骤六、一级反渗透过滤，步骤五超滤后废水经过一级反渗透装置进行过滤，过滤后的废水分成两道，第一道废水进入浓缩水箱后再过滤，第二道废水进入中间水箱后再过滤;
步骤七、二级反渗透过滤，步骤六中第二道废水进入中间水箱后，经过二级反渗透装置进行过滤，过滤后的废水又分为两道，一道排入回用水箱后进行处理以清水排出，所述清水可直接作为镀镍后的纯水水洗用清水，另一道进入浓缩水箱;
步骤八、三级反渗透过滤，步骤七中经过二级反渗透装置后的进入浓缩水箱的废水再进入三级反渗透装置进行过滤;
步骤九、回收再利用，经步骤八中的反渗透过滤后排出的含有镀镍组分的水溶液回收到镀镍槽里直接使用。
进一步地，其中所述步骤六中一级反渗透装置由与超滤器连接的精滤器、高压泵和反渗透器组成，所述高压泵进口端与精滤器的出口端连接，所述高压泵的出口端与反渗透器的进口端连接。
进一步地，其中所述步骤七中的二级反渗透装置由第二高压泵和与其连接的反渗透器连接组成。
进一步地，其中所述步骤八中的三级反渗透装置由第三高压泵和与其连接的反渗透器连接组成。

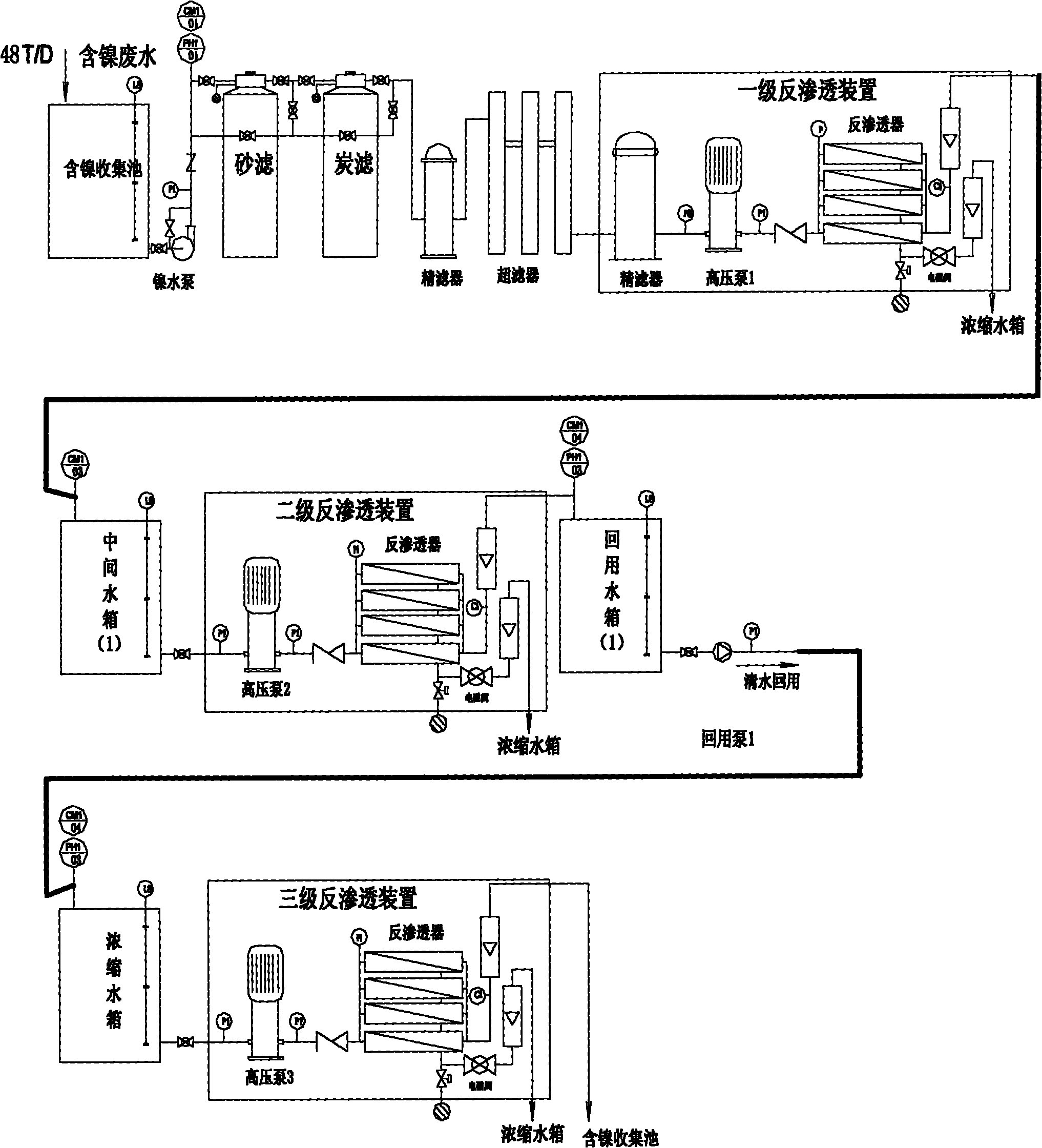

一种镀镍废水处理、回收装置，包括包括砂滤罐，用于将镀镍废水抽取至砂滤罐中的镍水泵，所述砂滤罐出口端与炭滤罐进口端连接，所述炭滤罐的出口端与精滤器的进口端相连，所述精滤器的出口端与超滤器的进口端相连，该装置还包括一级反渗透装置、二级反渗透装置、三级反渗透装置。
进一步地，以上所述的一种镀镍废水处理、回收装置，其中所述一级反渗透装置由与超滤器连接的精滤器、第一高压泵和反渗透器组成，所述第一高压泵进口端与精滤器的出口端连接，所述第一高压泵的出口端与反渗透器的进口端连接，所述一级反渗透装置一个出口端与浓缩水箱进口端连接，另一个出口端与中间水箱的进口端连接。
进一步地，以上所述的一种镀镍废水处理、回收装置，其中所述二级反渗透装置由第二高压泵和与其连接的反渗透器连接组成，所述二级反渗透装置一个出口端与浓缩水箱进口端连接，另一出口端与回用水箱进口端连接。
进一步地，以上所述的一种镀镍废水处理、回收装置，其中所述三级反渗透装置由第三高压泵和与其连接的反渗透器连接组成，所述三级反渗透装置一个出口端与浓缩水箱进口端连接，另一出口端与含镍收集池连接。
本发明的有益效果主要体现在：本发明提供的方法使得镀镍组分的水溶液直接回用到电镀槽;处理好的废水其电导率也能符合电镀纯水要求，作为镀镍槽水洗的纯水。在镀镍废水端做到零排放，既降低电镀的生产成本，又减少电镀污水排放。
