申请日2009.08.17
公开(公告)日2010.05.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种化纤废水回收装置，用于将处理过的废水回收到喷淋系统，该回收装置包括增压泵和设置在沉淀箱体内用于控制增压泵的开启的水位感应器。本实用新型将处理后达到合理排放标准的无污染水通过增压泵输送到喷淋系统，减少了喷淋系统清洁自来水的耗用，且在箱体沉淀区内安装了水位感应器，在水位达到一定高度后增压水泵将自动开启，水位降低到限定位置的时候，又将自动关闭，防止电机因断水而烧坏，同时减少人员看管，达到了废水自动循环回用的目的。
权利要求书

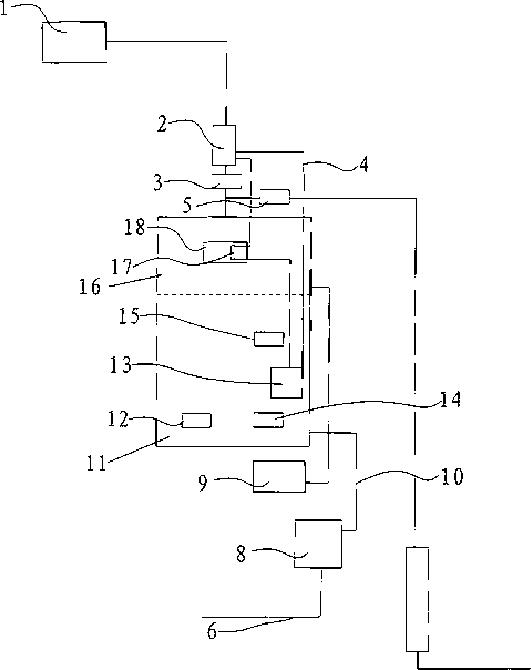

1.一种化纤废水回收装置，用于将处理过的废水回收到喷淋系统(1)，其特征在于：所述回收装置包括增压泵(2)和设置在沉淀箱体内用于控制所述的增压泵(2)开启的水位感应器(17)。
2.根据权利要求1所述的化纤废水回收装置，其特征在于：所述的沉淀箱体包括废水处理区(11)和废水沉淀区(16)，所述的水位感应器(17)设置在所述的废水沉淀区(16)的顶盖(18)上。
3.根据权利要求2所述的化纤废水回收装置，其特征在于：所述的增压泵(2)和所述的废水沉淀区(16)之间设置有第二阀门(3)。
说明书
化纤废水回收装置
技术领域
本实用新型属于化纤领域，特别是涉及一种可回收化纤生产过程中产生的废水的装置。
背景技术
现有废水处理设备的工作原理主要是通过设备箱体内的微生物来分解废水中的污染物，并将其转化为二氧化碳和水，并将处理过的废水由驯化区溢流至箱体沉淀区后向外排放。虽然有很多企业按照环保要求将水处理后再向外排放，但没有实际解决公司节约用水、减少水耗的问题，没有将处理过的废水再次利用到水耗较大的设备或工段上。
发明内容
本实用新型所要解决的技术问题提供一种化纤废水回收装置，使废水自动循环回用从而达到节能减耗、降低成本的目的。
为解决以上技术问题，本实用新型采用如下技术方案：
一种化纤废水回收装置，用于将处理过的废水回收到喷淋系统，该回收装置包括增压泵和设置在沉淀箱体内用于控制增压泵开启的水位感应器。
优选地，沉淀箱体包括废水处理区和废水沉淀区，水位感应器设置在废水沉淀区的顶盖上。
所述的增压泵和废水沉淀区之间设置有第二阀门。
由于以上技术方案的实施，本实用新型与现有技术相比具有如下优点：
本实用新型将处理后达到合理排放标准的无污染水通过增压泵输送到喷淋系统，减少了喷淋系统清洁自来水的耗用，且在箱体沉淀区内安装了水位感应器，在水位达到一定高度后增压水泵将自动开启，水位降低到限定位置时候，又将自动关闭，防止电机因断水而烧坏，同时减少了人员看管，达到了废水自动循环回用的目的。
