申请日2009.06.23
公开(公告)日2010.05.12
IPC分类号C02F9/02; C02F1/44; C01D3/04; C07F9/38
摘要
草甘膦废水纳滤分离回收利用装置，包含纳滤设备、草甘膦溶液储存箱和氯化钠溶液储存箱，纳滤设备由二级～四级纳滤组件构成，每级纳滤组件均设有进口、渗透物出口和截留物出口，第一级纳滤组件的进口联接草甘膦废水出水口，前一级纳滤组件的截留物出口联接后一级纳滤组件的进口，最后级纳滤组件的截留物出口联接草甘膦溶液储存箱;每级纳滤组件的渗透物出口联接氯化钠溶液储存箱。本实用新型可以解决有机物与单价离子混合物废水、高价离子与单价离子混合物废水的浓缩与分离问题，可在农药、食品、医药等行业得到广泛的应用，具有重大经济效益和环保效益。
权利要求书
1.一种草甘膦废水纳滤分离回收利用装置，其特征是：包含纳滤设备、草甘膦溶液储存箱和氯化钠溶液储存箱，纳滤设备由二级～四级纳滤组件构成;每级纳滤组件均设有进口、渗透物出口和截留物出口，第一级纳滤组件的进口联接草甘膦废水出水口，前一级纳滤组件的截留物出口联接后一级纳滤组件的进口，最后级纳滤组件的截留物出口联接草甘膦溶液储存箱;每级纳滤组件的渗透物出口联通氯化钠溶液储存箱。
2.根据权利要求1所述的装置，其特征是：纳滤设备由一级纳滤组件、二级纳滤组件和三级纳滤组件构成。
3.根据权利要求2所述的装置，其特征是：该装置还设有除盐水箱，盐水箱通过除盐水泵分别与二级纳滤组件的进口和三级纳滤组件的进口联接。
4.根据权利要求1或2或3所述的装置，其特征是：该装置还设有热交换设备，热交换设备由草甘膦废水管及包围草甘膦废水管的箱体组成，箱体设有进口和出口，每级纳滤组件的渗透物出口与箱体进口联接，箱体出口与氯化钠溶液储存箱联通;草甘膦废水管的出水口与第一级纳滤组件的进口联接。
说明书
草甘膦废水纳滤分离回收利用装置
技术领域
本实用新型具体涉及一种草甘膦废水纳滤分离回收利用装置，属于环境工程技术领域，也属于化学工程技术领域。
背景技术
草甘膦废水的主要成分是无机盐和有机物，无机物主要是氯化钠，有机物的主要成分是草甘膦、甲醇、甲缩醛、三乙胺等。在草甘膦废水中，NaCl含量高达145g/L，COD高达30g/L，其中草甘膦含量为10g/L～12g/L，密度高达1.18g/mL。由于废水中含有大量的氯化钠及经济价值较高的少量草甘膦，必须采取经济有效的处理方法，回收利用草甘膦废水中的氯化钠和草甘膦。
国内大部分生产草甘膦企业，将草甘膦粉末投加到草甘膦废水中，制成一定浓度的草甘膦水剂出售。由于此类草甘膦废水中含有大量的氯化钠，在使用草甘膦水剂的同时，可能造成土壤的盐碱化，因此，国家已经明令禁止草甘膦生产企业销售低浓度草甘膦水剂产品。目前回收利用草甘膦废水的处理方法主要是化学沉淀法，但此类方法没有解决草甘膦废水的处理问题，在沉淀法回收草甘膦的过程中，使用软化剂费用非常昂贵。
本实用新型提出了草甘膦废水分离回收利用装置。同时分离回收草甘膦废水中的草甘膦和氯化钠，回收的草甘膦溶液用作合成草甘膦工艺草甘膦产品的洗涤用水，回收的氯化钠溶液可以作为制备卤水的原料。
发明内容
本实用新型的目的是，针对草甘膦废水的水质特性，采用合适的装置进行分离处理，实现废水资源化，避免废水排放造成严重的水土环境污染问题。
本实用新型的技术思路是，采用多级纳滤工艺分离废水中的草甘膦和氯化钠，纳滤膜的浓水侧为草甘膦浓缩液，纳滤膜的透过液为氯化钠溶液。经过多级纳滤浓缩的草甘膦溶液，回用作产品洗涤用水，或配制成不同浓度的草甘膦水剂。纳滤透过的氯化钠溶液，可以作为制备卤水的原料。

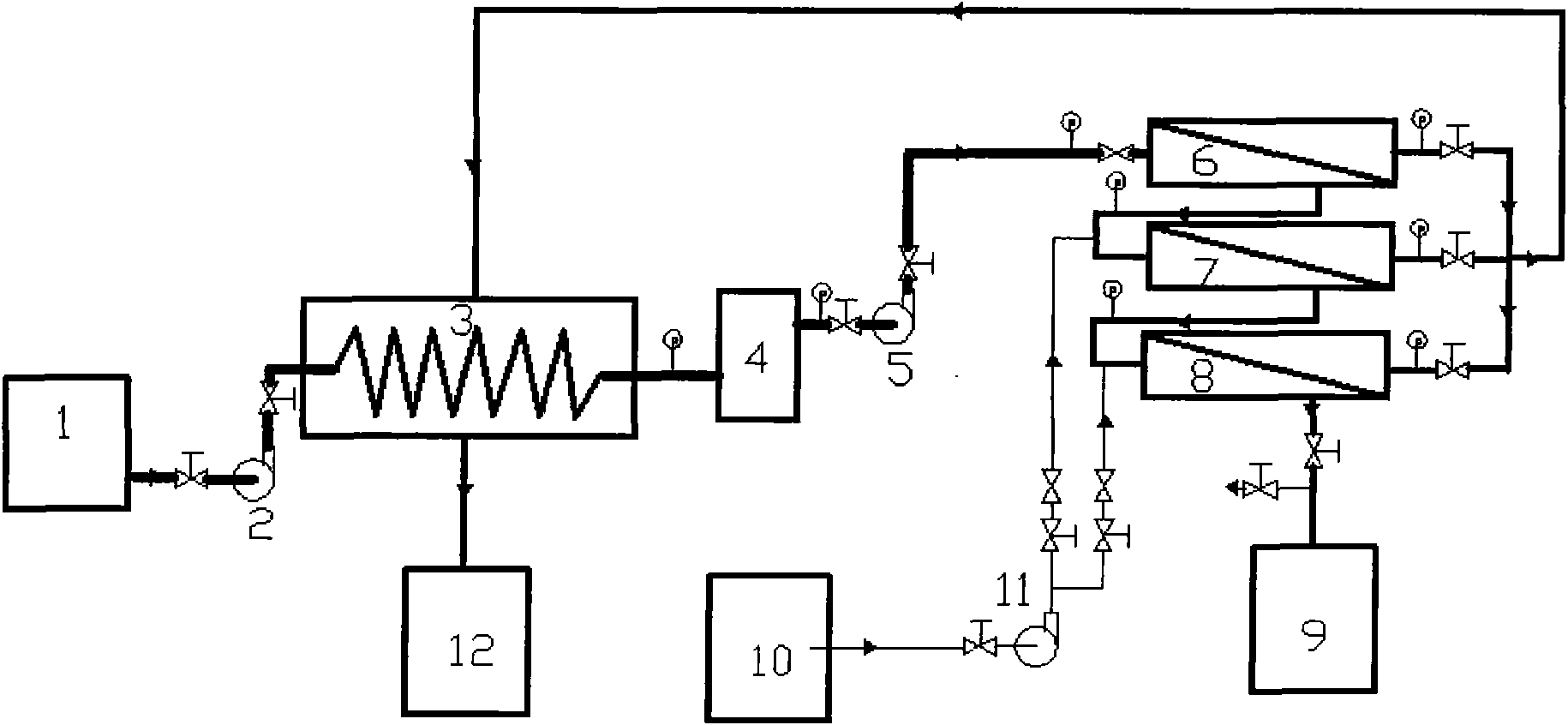

本实用新型提供的技术方案是：一种草甘膦废水纳滤分离回收利用装置，包含纳滤设备、草甘膦溶液储存箱和氯化钠溶液储存箱，纳滤设备由二级～四级纳滤组件构成，每级纳滤组件均设有进口、渗透物出口和截留物出口，前一级纳滤组件的截留物出口联接后一级纳滤组件的进口，最后级纳滤组件的截留物出口联接草甘膦溶液储存箱;每级纳滤组件的渗透物出口联通氯化钠溶液储存箱。最后得到草甘膦溶液可以回用作甘膦产品洗涤用水，也可以配制成不同浓度的草甘膦水剂。
本实用新型可根据草甘膦废水浓度的变化和各级纳滤膜元件数量的多少，可以采用二级纳滤分离，也可以采用四级纳滤分离。优选由一级纳滤组件、二级纳滤组件和三级纳滤组件构成的三级纳滤设备。
该装置还设有除盐水箱，盐水箱通过除盐水泵分别与二级纳滤组件的进口和三级纳滤组件的进口联接.盐水箱中的补充水为除盐水，进行纳滤进水的稀释，起到减缓和防止纳滤膜表面堵塞的作用.
该装置还设有热交换设备，热交换设备由草甘膦废水管及包围草甘膦废水管的箱体组成，箱体设有进口和出口，每级纳滤组件的渗透物出口与箱体进口联接，箱体出口与氯化钠溶液储存箱联通;草甘膦废水管的出水口与第一级纳滤组件的进口联接。
本实用新型所形成的装置，可以解决有机物与单价离子混合物废水、高价离子与单价离子混合物废水的浓缩与分离问题，可在农药、食品、医药等行业得到广泛的应用，具有重大经济效益和环保效益。
