申请日2009.05.25
公开(公告)日2010.11.03
IPC分类号B65D88/02; B65D90/22; B65D90/28
摘要
本实用新型公开了一种气相控温污水储罐，包括罐体，罐体内上部为气相空间，在罐体内顶部设置温度控制系统，温度控制系统包括蒸汽喷射结构和控制装置，控制装置检测储罐内气相空间温度，控制装置根据该检测到的气相空间温度与设定的储罐气相空间控制温度的对比调整进入蒸汽喷射结构的蒸汽流量。本实用新型控温储罐可以减少或消除因环境温度变化引起储罐温度变化而发生的吸气和排气现象，大大降低储罐废气排放量，特别是可以大大降低因小呼吸引起的废气排放。
权利要求书
1.一种气相控温污水储罐，包括罐体，罐体内上部为气相空间，其特征在于：在罐体内顶部气相空间设置温度控制系统，温度控制系统包括蒸汽喷射结构和控制装置，控制装置检测储罐内气相空间温度，控制装置根据该检测到的气相空间温度与设定的储罐气相空间控制温度的对比调整进入蒸汽喷射结构的蒸汽流量。
2.按照权利要求1所述的储罐，其特征在于：蒸汽喷射结构采用环管式结构或支管式结构。
3.按照权利要求1所述的储罐，其特征在于：蒸汽喷射结构与蒸汽入口相连，蒸汽入口设置蒸汽流量调节阀。
4.按照权利要求1所述的储罐，其特征在于：在储罐气相空间顶部设置风扇。
5.按照权利要求1所述的储罐，其特征在于：控制装置采用开关控制、比例积分微分控制或模糊控制。
6.按照权利要求4所述的储罐，其特征在于：当储罐气相存在可燃气体和氧气时，温度控制系统和风扇设置防爆功能。
说明书
一种气相控温污水储罐
技术领域
本发明涉及一种气相控温污水储罐，特别是减少废气排放量的用于石油炼制企业及部分石油化工企业中，含硫化物、氨的酸性水的气相控温污水储罐。
背景技术
炼油、化工等行业的酸性水储罐区、油品罐区等排放的废气是重要的恶臭气体污染源，其中含有较高浓度的挥发性烃类、硫化氢、有机硫化物、氨等污染物，如果不采取有效的治理方法，会造成严重的污染，同时会造成大量的资源浪费。
储罐区的排气和吸气过程在本领域称为“呼吸”，储罐内因液位上下波动引起的呼吸一般称为大呼吸，因昼夜温度波动引起的呼吸一般称为小呼吸。在大型储罐区中，在操作正常时，大呼吸量一般可以控制在较小的范围内，因此，小呼吸是储罐区正常操作时排放废气的主要原因。
此类废气现有治理方法有燃烧法、冷凝法、生物法、吸附法、化学吸收法及联合法等几类。恶臭气体处理究竟选择何种处理技术，可根据气体来源、污染物组成、浓度、气量、处理要求、操作、安全性及技术适应性进行综合考虑。
上述方法虽然可以在一定程度上处理储罐区排放废气，但处理方法的设备投资和操作成本一般较高，因此如何减少储罐废气排放量才是最根本的治理方法。
发明内容
针对现有技术的不足，本实用新型提供一种气相控温污水储罐，该储罐可以减少废气排放量。
储罐因昼夜温度波动引起的小呼吸具有一定规律，即一般为日间储罐温度上升，向外排气;夜间储罐温度下降至一定温度后，向内吸气;形成间歇的呼吸过程。在大型储罐区中，在操作正常时，小呼吸是排放废气的主要原因。在储罐正常操作时，罐内上部具有较大的气相空间。本发明针对储罐上述废气排放特点，采用如下废气减排处理方法。

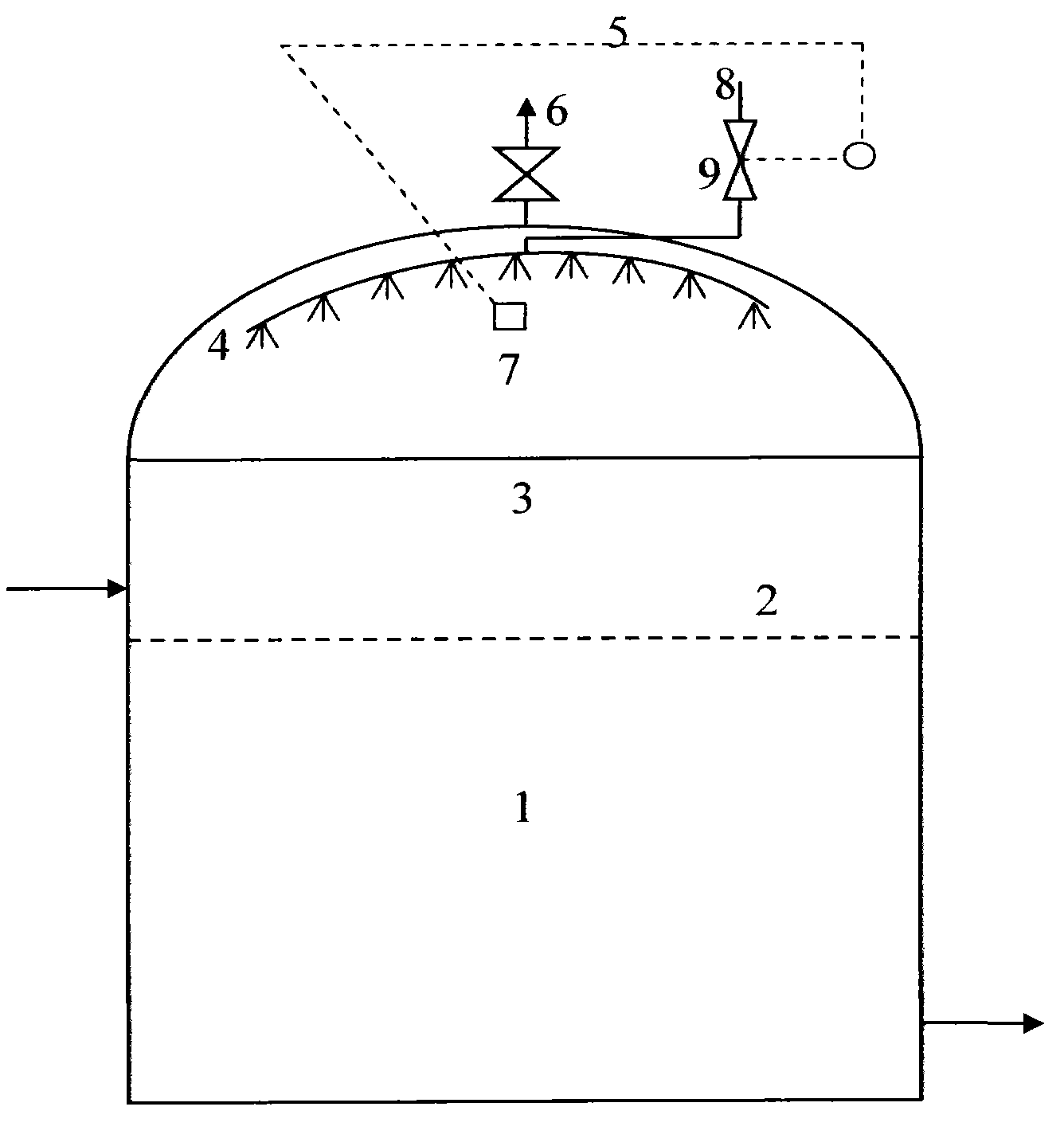

本实用新型气相控温污水储罐包括罐体，罐体内上部为气相空间，在罐体内顶部气相空间设置温度控制系统，温度控制系统包括蒸汽喷射结构和控制装置，控制装置检测储罐内气相空间温度，控制装置根据该检测到的气相空间温度与设定的储罐气相空间控制温度的对比调整进入蒸汽喷射结构的蒸汽流量，以温度控制系统减少或消除环境昼夜温差对储罐内气相空间温度的影响，达到减少或消除储罐小呼吸现象。
本实用新型气相控温污水储罐中，蒸汽喷射结构可以采用本领域常规结构，如环管式结构、支管式结构等，蒸汽喷射结构与蒸汽入口相连，蒸汽入口设置蒸汽流量调节阀。使用的蒸汽可以是温度100～130℃的饱和水蒸汽或过热水蒸汽。
本实用新型气相控温污水储罐中，可以在储罐气相空间顶部设置风扇，促进储罐内气相温度的均一性。当储罐气相存在可燃气体和氧气时，温度控制系统和风扇设置防爆功能。
本实用新型气相控温污水储罐中，控制装置可以采用本领域各种适宜的形式，如开关控制、比例积分微分控制、模糊控制等。几种具体方式如：当检测到的气相空间温度低于设定的储罐气相空间控制温度时，开启或加大蒸汽喷射结构入口蒸汽流量，当检测到的气相空间温度达到设定的储罐气相空间控制温度时，关闭或减少蒸汽喷射结构入口蒸汽流量。设定的储罐气相空间控制温度也可以是一个范围，即设定的储罐气相空间控制温度上限和设定的储罐气相空间控制温度下限，当检测到的气相空间温度低于设定温度下限时，开启或加大蒸汽喷射结构入口蒸汽流量，当检测到的气相空间温度达到设定温度上限时，关闭或减少蒸汽喷射结构入口蒸汽流量。蒸汽喷射结构入口蒸汽流量可以采用简单的开启和关闭控制方式，也可以采用比例积分微分控制等各种控制方法。
本实用新型气相控温污水储罐中，设定的储罐气相空间控制温度根据与当地日最高气温、日最低气温以及储罐内液相温度等因素确定，一般控制在当地日最高气温以下。
本实用新型控温污水储罐通过在储罐内设置温度控制系统，当环境温度降低时通过喷射蒸汽提高储罐内气相空间的温度，减少或消除因环境温度变化引起储罐温度变化而发生的吸气和排气现象，大大降低储罐废气排放量，特别是可以大大降低因小呼吸引起的废气排放。直接喷射蒸汽具有装置简单、操作灵活，灵敏度高，安全性高等优点，同时蒸汽冷凝后只产生少量水，不影响污水储罐的正常操作。
