申请日2009.11.04
公开(公告)日2010.08.18
IPC分类号C02F11/12
摘要
本实用新型公开了一种一体化污泥脱水集成设备，包括进泥区与排泥区，所述进泥区位于集成设备的前部，并在其进水渠的上部设置一气水泥混合区，该气水泥混合区后部设置有浮渣浮选浓缩区，并在浮渣浮选浓缩区、气水泥混合区及进泥区的下部设置一压滤脱水区;所述排泥区设置在所述压滤脱水区的外侧，并在所述排泥区和压滤脱水区的底部设置一固定所述集成设备的设备基座。本实用新型污泥处理流程简单、处理系统臭味减少、出泥含水率低，运行稳定、占地面积小、运行费用低且运行过程操作灵活。
权利要求书

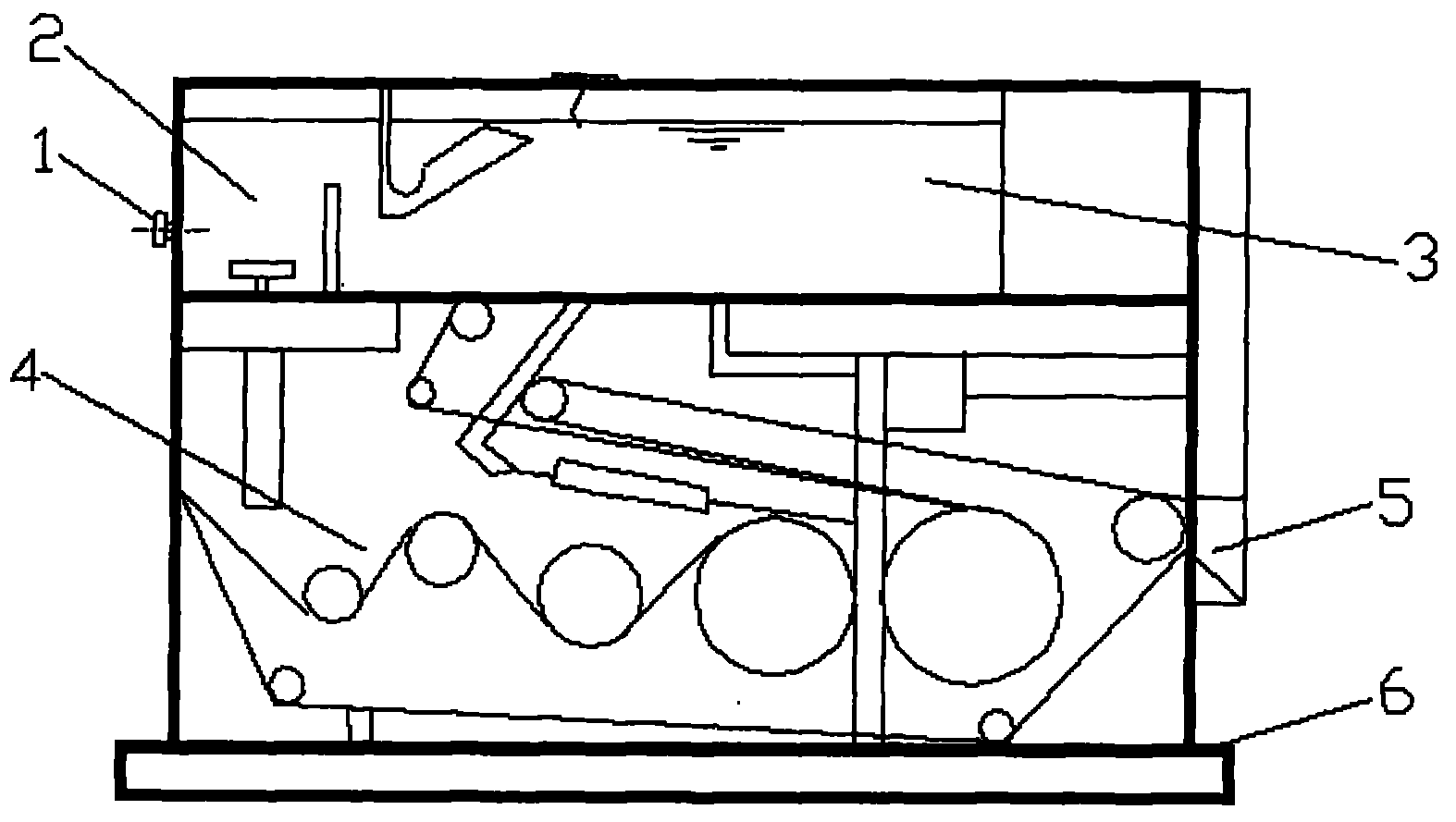

1.一体化污泥脱水集成设备，包括进泥区和排泥区，其特征在于，所述进泥区位于集成设备的前部，并在其进水渠的上部设置一气水泥混合区，该气水泥混合区后部设置有浮渣浮选浓缩区，并在浮渣浮选浓缩区、气水泥混合区及进泥区的下部设置一压滤脱水区;所述排泥区设置在所述压滤脱水区的外侧，并在所述排泥区和压滤脱水区的底部设置一固定所述集成设备的设备基座。
2.根据权利要求1所述的一体化污泥脱水集成设备，其特征在于，所述压滤脱水区包括一压滤脱水机，并且该脱水机为带式压滤脱水机。
3.根据权利要求1所述的一体化污泥脱水 集成设备，其特征在于，所述气水泥混合区与浮渣浮选区通过一挡板连接。
4.根据权利要求1所述的一体化污泥脱水集成设备，其特征在于，所述压滤脱水区、进泥区及浮渣浮选浓缩区之间通过平铺钢板相隔。
说明书
一体化污泥脱水集成设备
技术领域
本实用新型涉及污泥处理设备，尤其涉及一种新型的一体化污泥脱水集成设备。
背景技术
现有的传统的污泥处理过程是剩余污泥通过污泥提升泵排入污泥浓缩池，污泥含水率由大于99%降至95%～97%，浓缩后的污泥通过污泥螺杆泵提升排入絮凝混合罐，污泥和投加的絮凝剂在絮凝混合罐内进行反应，经过药剂调理后的污泥自流进入带式压滤脱水机，污泥通过带式压滤脱水机脱水后，污泥含水率降至75%～82%，然后泥饼进入最终处置过程。
污泥调理和污泥处理方法很多，在实际应用中，要达到如下目的：(1)使污水处理厂能够正常运行，确保污水处理效果;(2)使有害有毒物质得到妥善处置和利用;(3)使容易腐化发臭的有机物得到稳定处理;(4)使有用物质能够得到综合利用，变害为利。目前污泥调理和污泥处理存在着以下几方面的问题：
1、污泥调理和污泥处理流程过长，设备过多，运行管理不方便，维修维护工作量大，投资大，施工质量得不到保证。
2、整个污泥处理工艺中，污泥输送设备、管道要求较高，经常产生污泥沉积、污泥堵塞管道等问题。
3、运行费用较高，污泥药剂调理中，投加大量絮凝剂，运药、配药、投药等这是一个很复杂的药剂投加过程，给污泥处理过程带来了很大难度。
4、污泥在整个处理过程中，停留时间较长，臭味对环境影响较大。
5、占地面积大，污泥浓缩池、螺杆泵房、絮凝剂混合罐、加药间等都占据了大量空间，增加整个项目的征地投资、运行管理投资、维护保养投资等。
发明内容
为解决上述中存在的问题与缺陷，本实用新型提供了一种新型的一体化污泥脱水集成设备。所述方案技术如下：
一体化污泥脱水集成设备，包括：
包括进泥区和排泥区，所述进泥区位于集成设备的前部，并在其进水渠的上部设置一气水泥混合区，该气水泥混合区后部设置有浮渣浮选浓缩区，并在浮渣浮选浓缩区、气水泥混合区及进泥区的下部设置一压滤脱水区;所述排泥区设置在所述压滤脱水区的外侧，并在所述排泥区和压滤脱水区的底部设置一固定所述集成设备的设备基座。
所述压滤脱水区包括一压滤脱水机，并且该脱水机为带式压滤脱水机。
所述气水泥混合区与浮渣浮选区通过一挡板连接。
所述压滤脱水区、进泥区及浮渣浮选浓缩区之间通过平铺钢板相隔。
本实用新型提供的技术方案的有益效果是：
1、污泥处理技术进行标准化设计和设备化，极大的缩短施工周期，节约投资成本，保证施工质量。
2、污泥处理工艺流程简捷，好氧池排泥泵直接把污泥排入污泥脱水的一体化污泥脱水集成设备，没有传统污泥处理系统的污泥浓缩池、污泥螺杆泵、絮凝混合罐等设备。
3、污泥处理系统臭味减少，好氧池污泥通过排泥泵直接打入一体化污泥脱水集成设备，中间没有传统的污泥浓缩池，因而污泥没有厌氧过程，不会因为厌氧而产生臭味。
4、处理效果好，剩余污泥含水率大于99%排入气浮处理，气浮排泥含水率达到94.5%，这为带式压滤脱水机运行提供良好条件，带式压滤脱水机排出泥饼含水率可达到78%，从而保证出泥效果。
5、排泥管道简单，由于好氧池排出的污泥含水率大于99%，此污泥属于牛顿流体，输送设备、管道要求低，避免污泥输送时产生的污泥流体流动显示出的半塑性和塑性流体特性。
6、减少占地面积小，减少了污泥螺杆泵和絮凝混合罐设备间占地，以及污泥浓缩池占地等。
7、节省运行成本，由于一体化污泥脱水集成设备结合了气浮和污泥压滤脱水机原理及其优点，而设计的一体化设备，污泥脱水过程中絮凝剂投加量大大减少，甚至不用投加药剂，因此运行药剂费减少。
8、运行操作灵活，好氧池只要排泥，即可启动一体化污泥脱水集成设备，不需要污泥调理等程序。
