申请日2009.04.28
公开(公告)日2010.11.03
IPC分类号G05D7/00; F16K5/06; C02F1/00
摘要
一种生活污水多功能控制装置，用在生活污水处理上，主要由三通管(1)半球阀(3)，软管活节(5)三个部分组成，在三通管中设有一个挡水板(2)，缓解水量，由软管活节(5)调节水量大小，软管活节(5)配有一个弧形板(11)。本发明能够控制和缓解水管的水量，可以连接圆形和多边形的管口，能够提高生活的处理量。
权利要求书

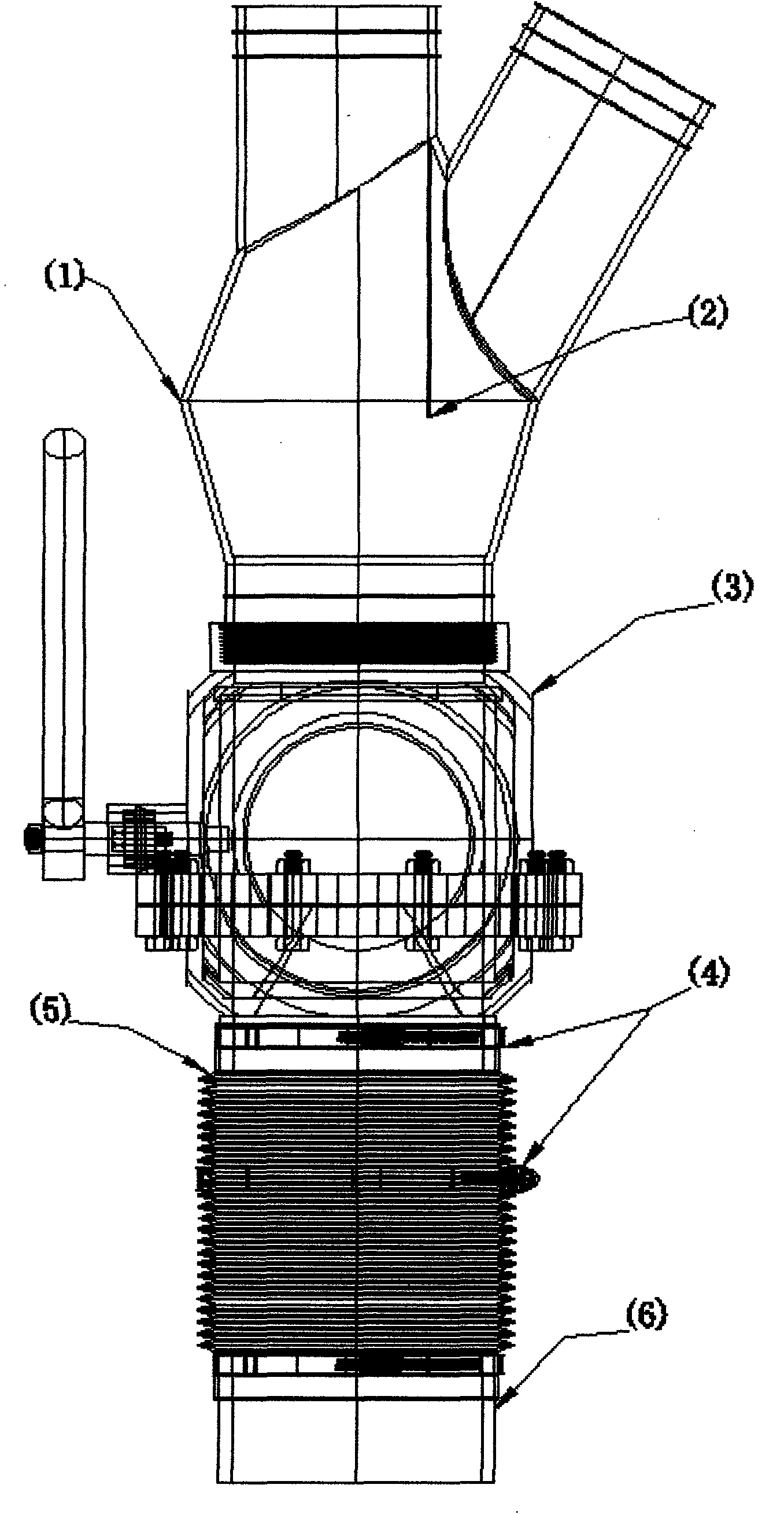

1.一种生活污水多功能控制装置，主要由三通管(1)、半球阀(3)和软管活节(5)组成，特点是：将三通管(1)上部分与生活污水管连接，下部分与半球阀(3)螺纹连接，半球阀(3)与软管活节(5)用扣环(4)连接，软管活节(5)在与生活污水处理器的进水管(6)用扣环(4)连接，软管活节(5)中设有一个用来调节水量的扣环(4)。
2.根据权利要求1所述的生活污水多功能控制装置其特征是，所述三通管(1)中设有一个挡水板(2)。
3.根据权利要求1所述的生活污水多功能控制装置其特征是，所述软管活节(5)内壁上是螺丝纹盘旋上升的沟和一条一条竖直的沟，互相交错连通。
4.根据权利要求1所述的生活污水多功能控制装置其特征是，所述半球阀(3)是结构是用专利号为：200910133129.9防盗半球阀的技术，在阀体(10)和阀芯(8)间用弹性塑料(9)填满，采用手柄(7)开闭和螺纹和扣环(4)的方式连接。
5.根据权利要求1所述的生活污水 多功能控制装置其特征是，所述扣环(4)由一个铁圈、螺丝和螺丝道组成，在铁圈上有螺纹，螺丝在螺丝道中旋转。
6.根据权利要求1所述的生活污水多功能控制装置其特征是，所述弧形板(6)形状像一把弓。
说明书
生活污水多功能控制装置
所属技术领域
本发明是一种能够控制、缓解生活污水管道的水量和管道多功能连接的装置。
背景技术
目前生活污水管道与生活污水处理器连接和实施方式不适用，如下1.一台机器本来是接一个管道，处理的效率和利润不够理想，所以提高处理效率和利润，要提高处理量，但是水量过大机器来不及处理，2.在生活污水中的粪便、沙粒、异物等，现有的阀门都不适用，3.污水管的连接方式单一，不适合机器的多种的接口，所以需要发明一个能够控制和缓解水量并能连接多种方式的装置来提高生活污水处理器的处理效率、利润和实用性。
发明内容
为了提高处理的水量，使生活污水处理机器一个管处理量提高成两个管的水量，为了使阀门和生活污水管道都能够适用生活污水处理机器，本发明提供了生活污水多功能控制装置，它缓解过多时的水量，使生活污水处理器可以处理两个管的水，还可以调节机器的进水量，该装置中的阀门对生活污水中的粪便沙粒、异物等都能适用，而且可以连接圆形和多边形管道的连接方式。
该装置主要由三通管半球阀，软管活节三个部分组成，第一个是三通管，与生活污水管连接，在三通管中设有一个挡水板，那一个管的水流量大，挡水板受到冲击机会压向另外一边，使水流急的一边先流进处理器中，缓解水流。中间是半球阀，与三通管连接，半球阀是在专利号为：200910133129.9防盗半球阀的技术上改进成适合生活污水的阀门，在阀体和阀芯间用弹性塑料填充，可以避免粪便、沙粒、异物等对阀芯的损害，另外采用手柄开闭和螺纹、扣环的方式连接，第三个是软管活节，用扣环将软管活节连接在半球阀和生活污水器的进水管上，软管活节内壁上是螺丝纹盘旋上升的沟和一条一条竖直的沟，可以伸长缩短，变大变小还可以引水，用扣环控制软管活节中间口径大小，因为软管活节有弹性，可以与四边形或多边形的管口连接，将配好的弧形板扣在管道上，在用扣环旋紧。
本发明使生活污水处理器，可以从原来处理一台的量变成多台的量，提高了处理的水量，增加了机器的经济效益，还可以根据机器使用人数流量，调节进水管大小，而且连接方式有很多种，能与圆形或多边形管口的机器连接，该装置具有：功能多，实用性、安全性高，施工简单方便的优点。
