申请日2009.07.15
公开(公告)日2010.05.26
IPC分类号B65F3/00
摘要
本实用新型提供了一种垃圾车箱污水排放隔层装置，它将隔层板结构安装在箱体的底板上方，隔层板结构的板面与车箱底板有一定间距，隔层板结构的板面开有数排导流孔，同时箱体两侧开有排污口;箱体后端加焊U型密封槽，并在U型密封槽上安装密封胶条。收集垃圾时，箱体内的隔层板结构能很好的把固体垃圾与垃圾污水分离，垃圾污水从隔层板结构的导流孔流出，经排污口排出车箱。U型密封槽与密封胶条保证了后门与箱体的紧密贴合，使污水不会从后门溢出。该装置结构简单，安装、使用、维护方便，造价低，可降低垃圾清运成本。有利于垃圾收集时车箱中的污水排放，减少车箱中垃圾污水的存留，车箱密封性好，解决了垃圾在转运过程中的污水污染问题。
权利要求书

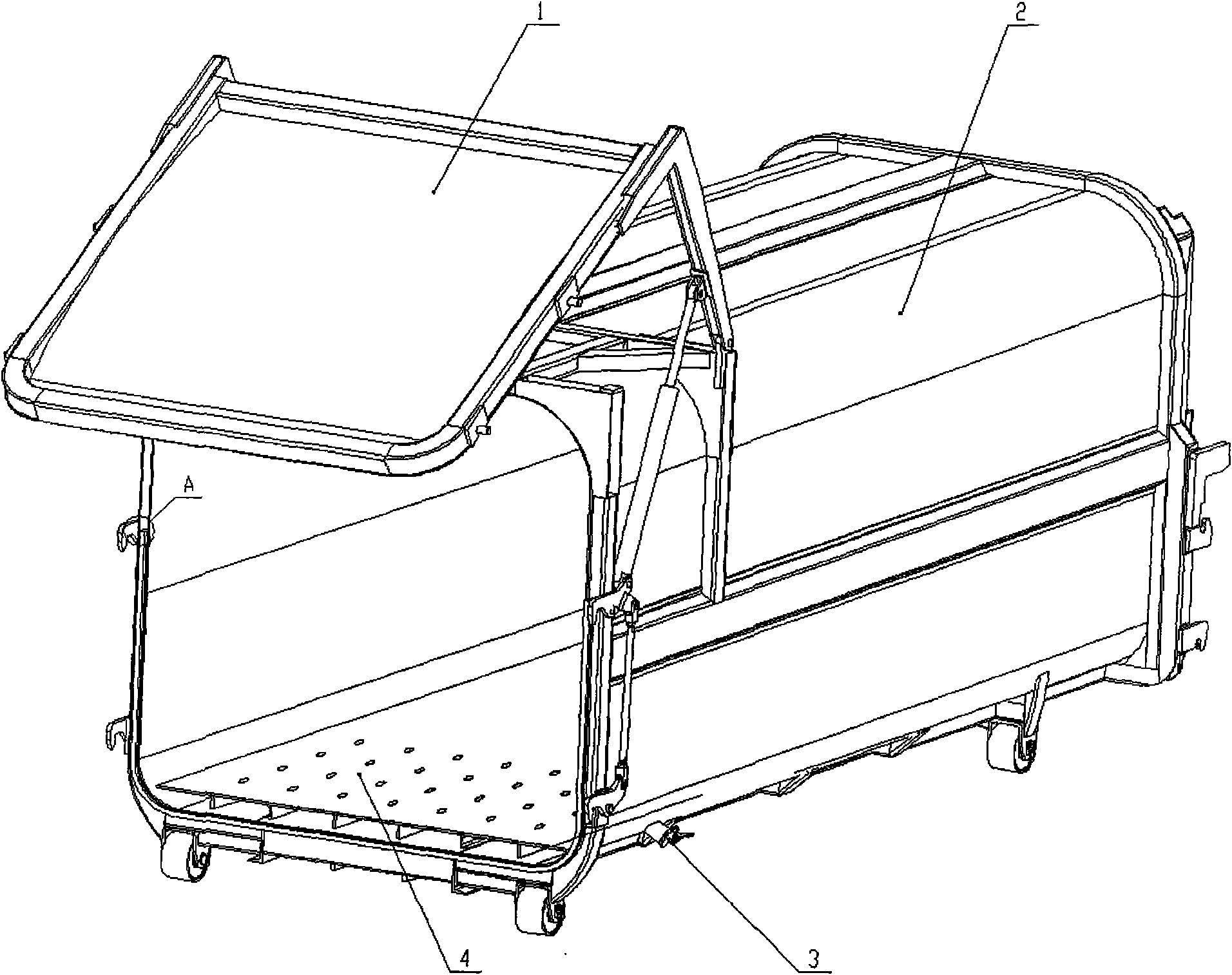

1.一种垃圾车箱污水排放隔层装置，包括车箱箱体(2)、车箱上的排污口(3)，其特征是：隔层板结构(4)安装在箱体(2)的底板上方，隔层板结构(4)的板面与车箱底板有一定间距，隔层板结构(4)的板面开有数排导流孔，同时箱体(2)两侧开有排污口(3);箱体(2)后端加焊U型密封槽(5)，并在U型密封槽(5)上安装密封胶条(6)。
2.根据权利要求1所述的垃圾车箱污水排放隔层装置，其特征是：隔层板结构(4)的隔层板下方设置有沿车箱纵向布置的支承板(7)，支承板(7)在底板上交错安装。
说明书
垃圾车箱污水排放隔层装置
技术领域
本实用新型涉及一种环卫机械行业，尤其是用于垃圾收集和转运车箱上的污水排放装置。
背景技术
在环卫领域收集垃圾的车箱一直存在着垃圾收集过程中，箱中污水被垃圾堵塞，不能有效排放的问题，较多的垃圾污水积留在箱体中无法排出造成箱体内水位过高，加上箱体机构配合存在间隙，污水密封性不好，垃圾转运过程中常有污水从箱体漏出，对环境的污染严重，尤其是夏天，垃圾水发酵，发臭，严重影响洒漏点附近居民的正常生活。
实用新型内容
本实用新型的目的是解决垃圾收集过程中的车箱污水排放问题，减少污水在垃圾车箱转运过程中对空气和道路的污染，并可节约垃圾清运成本。
本实用新型是这样实现的：
隔层板结构安装在箱体的底板上方，隔层板结构的板面与车箱底板有一定间距，隔层板结构的板面开有数排导流孔，同时箱体两侧开有排污口;箱体后端加焊U型密封槽，并在U型密封槽上安装密封胶条。
隔层板结构的隔层板下方设置有沿车箱纵向布置的支承板，支承板在底板上交错安装。
优点：
(1)结构简单，安装、使用、维护方便，造价低，可降低垃圾清运成本。
(2)有利于垃圾收集时车箱中的污水排放，减少车箱中垃圾污水的存留，车箱密封性好，解决了垃圾在转运过程中的污水污染问题。
