申请日2011.04.01
公开(公告)日2011.10.19
IPC分类号C02F9/10
摘要
糠醛废水循环利用装置自动控制系统，它包括蒸发釜、外加热式蒸发器、汽水分离器、耐腐水泵和废水池，还包括截止阀、传感器、液位计和电动阀，汽水分离器和蒸发釜的侧壁上分别设有液位计，所述液位计的上下两端分别安装有压差变送器;汽水分离器还设有手动阀，耐腐水泵还设有手动旋钮。本发明实现了自动控制并同时备有手动控制系统，工作可靠;工艺废水循环利用，大幅度减少了水的消耗和污水处理费用;能够根据用汽量判断抽水量，自动化程度高，提高能源利用率。
权利要求书
1.糠醛废水循环利用装置自动控制系统，包括蒸发釜、外加热式蒸发器、汽水分离器、耐腐水泵和废水池，所述废水池安装有耐腐水泵，耐腐水泵的出水口连接到蒸发釜上;蒸发釜的顶端设有二次蒸汽出口，底端设有与外加热式蒸发器连通的废水出口，蒸发釜侧壁上设有与外加热式蒸发器连通的蒸汽入口;外加热式蒸发器的侧壁上设有与锅炉连通的一次蒸汽入口和与汽水分离器连通的冷凝液出口;汽水分离器顶端设有低压蒸汽出口，底端设有锅炉用水出口，其特征是，
还包括截止阀、传感器、液位计和电动阀，所述一次蒸汽入口处设有截止阀，汽水分离器和蒸发釜的侧壁上分别设有液位计，所述液位计的上下两端分别安装有压差变送器;在锅炉用水出口所连接的管道上设有一电动阀，所述电动阀与汽水分离器侧壁上的压差变送器相连接;所述耐腐水泵上设有一电动控制开关，所述的电动控制开关与蒸发釜侧壁上的压差变送器相连接。
2.根据权利要求1所述的糠醛废水循环利用装置自动控制系统，其特征是，所述电动阀的两侧分别设有一个截止阀，一手动控制管路并联在锅炉用水出口所连接的管道上，所述电动阀和截止阀均位于手动控制管路和锅炉用水出口所连接的管道的两个连通点之间，手动控制管路上设有一个手动控制阀。
3.根据权利要求1或2所述的糠醛废水循环利用装置自动控制系统，其特征是，所述的耐腐水泵设有手动旋钮。
4.根据权利要求1所述的糠醛废水循环利用装置自动控制系统，其特征是，所述的蒸发釜、外加热式蒸发器和汽水分离器均为压力容器。
说明书
糠醛废水循环利用装置自动控制系统
技术领域
本发明涉及一种糠醛废水循环利用装置自动控制系统。
背景技术
在糠醛生产工艺过程中，所使用的加热蒸汽最终会凝结成废水，传统的废水处理装置占地面积大，设备投资大，而且在废水的处理过程中往往需要添加药剂，运行费用高、工艺复杂，工人的劳动环境也相对较差;另外一种处理污水比较简单的方法是采用加热蒸汽排入大气的方法，此方法虽然简单易行，但是仍有较多的污染物扩散到大气中，对环境造成超过排放标准的污染。
发明内容
为了克服上述现有技术存在的缺点，本发明的目的在于提供一种糠醛废水循环利用装置自动控制系统，该系统实现了自动控制，而且备有手动控制系统，工作可靠、占地面积小、投资少、运行费用低。

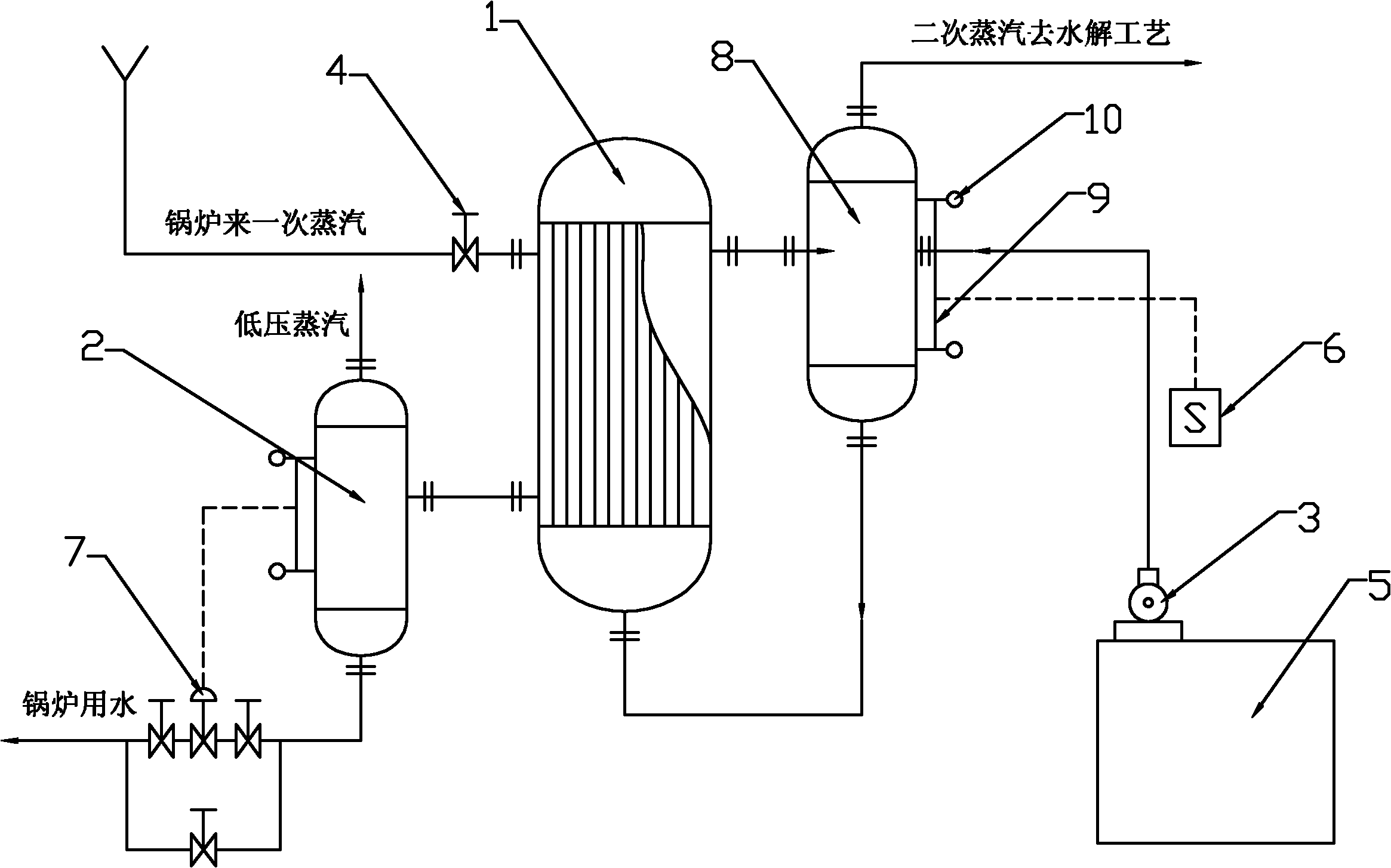

本发明解决其技术问题所采取的技术方案是：糠醛废水循环利用装置自动控制系统，包括蒸发釜、外加热式蒸发器、汽水分离器、耐腐水泵和废水池，所述废水池安装有耐腐水泵，耐腐水泵的出水口连接到蒸发釜上;蒸发釜的顶端设有二次蒸汽出口，底端设有与外加热式蒸发器连通的废水出口，蒸发釜侧壁上设有与外加热式蒸发器连通的蒸汽入口;外加热式蒸发器的侧壁上设有与锅炉连通的一次蒸汽入口和与汽水分离器连通的冷凝液出口;汽水分离器顶端设有低压蒸汽出口，底端设有锅炉用水出口，其特征是，
还包括截止阀、传感器、液位计和电动阀，所述一次蒸汽入口处设有截止阀，汽水分离器和蒸发釜的侧壁上分别设有液位计，所述液位计的上下两端分别安装有压差变送器;在锅炉用水出口所连接的管道上设有一电动阀，所述电动阀与汽水分离器侧壁上的压差变送器相连接;所述耐腐水泵上设有一电动控制开关，所述的电动控制开关与蒸发釜侧壁上的压差变送器相连接。
所述电动阀的两侧分别设有一个截止阀，一手动控制管路并联在锅炉用水出口所连接的管道上，所述电动阀和截止阀均位于手动控制管路和锅炉用水出口所连接的管道的两个连通点之间，手动控制管路上设有一个手动控制阀。
所述的耐腐水泵设有手动旋钮。
所述的蒸发釜、外加热式蒸发器和汽水分离器均为压力容器。
本发明的糠醛废水循环利用装置自动控制系统与现有技术相比，具有以下突出的有益效果：
1、系统实现了自动控制，节省人力，减轻工人的劳动强度，同时备有手动控制系统，避免自动控制系统中相关部件出现问题时导致系统失控，工作可靠。
2、能够根据用汽量自动判断抽水量，避免蒸汽浪费，提高能源利用率。
3、占地面积小，设备投资少，污水处理过程不添加药剂，运行费用低，工艺操作简单。
4、工艺废水循环利用，大幅度减少了水的消耗和污水处理费用，降低了生产成本，节省了水资源，同时不向生产线以外排放废水，克服了治理污染的难题。
