申请日2009.04.23
公开(公告)日2009.11.25
IPC分类号F04D29/22; F04D29/44; F04D7/00
摘要
带分流叶片的污泥泵叶轮，其包括叶轮本体，所述叶轮本体上固定有主叶片，在两个主叶片之间固定有分流叶片。本发明结构简单，便于对普通离心式污泥泵进行改造;相对于增加主叶片，节约材料;可提高泵的效率和扬程。
权利要求书
1、一种带分流叶片的污泥泵叶轮，包括叶轮本体，所述叶轮本体上固定有 主叶片，其特征在于，在两个主叶片之间固定有分流叶片。
2、根据权利要求1所述的带分流叶片的污泥泵叶轮，其特征在于，分流叶 片固定在两个主叶片之间切向距离为4∶5-7的位置。
3、根据权利要求2所述的带分流叶片的污泥泵叶轮，其特征在于，分流 叶片固定在两个主叶片之间切向距离为4∶6的位置。
4、根据权利要求1-3之一所述的带分流叶片的污泥泵叶轮，其特征在于， 分流叶片长度为主叶片长的1/2至1/4。
5、根据权利要求4所述的带分流叶片的污泥泵叶轮，其特征在于，分流叶 片长度为主叶片长的1/3。
说明书
带分流叶片的污泥泵叶轮
技术领域
本发明涉及一种污泥 泵叶轮，尤其是涉及一种带分流叶片的污泥泵叶轮。
背景技术
目前用于提高污泥泵效率和扬程的方法主要有：1)增大流道容积;2)增 加叶轮叶片数目;3)增大叶轮叶片包角;4)修改叶轮叶片线型。修改叶片线 型的方法，已经发展到极致，改进的空间已经很少;增大叶片包角，在提高扬 程的同时，流体所受阻力也相应增大，回流加快，泵的效率大大下降;而增加 叶片数目与增大流道容积又相互矛盾，叶片数目越多，流道容积就越小，流量 就低。
在保证流道容积不下降太多的情况下，提高泵体的流量，增加泵的扬程， 就需要考虑改进泵体叶片分布结构。流体在流道中流动时，叶轮高速旋转，在 单一叶片作用下，流体会在流道中发生湍流，湍流速度的不均匀分布又导致流 体回流现象严重，影响泵的效率。
发明内容
本发明目的在于提供一种可提高污泥泵扬程及效率的带分流叶片的污泥泵 叶轮。

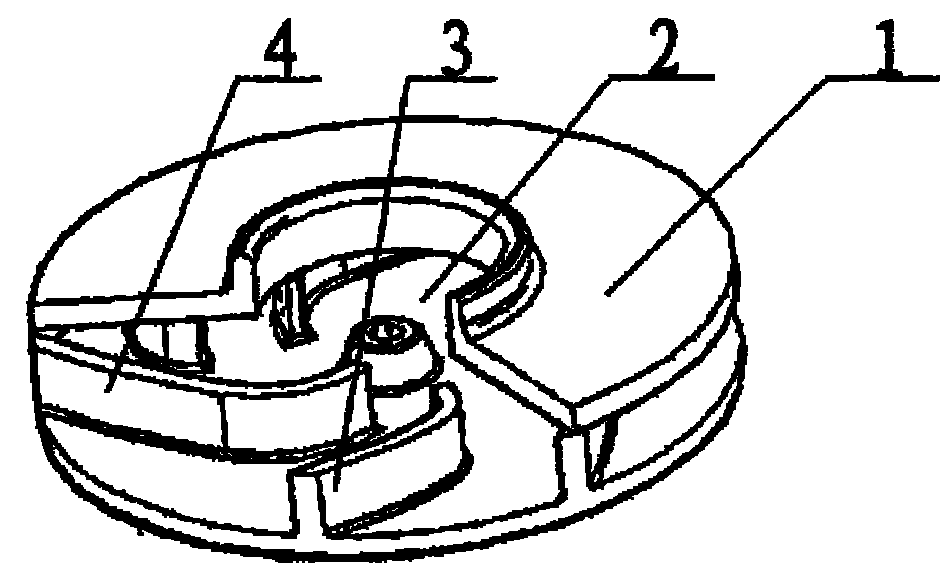

本发明的目的是通过以下技术方案实现的：其包括叶轮本体，所述叶轮本 体上固定有主叶片，在两个主叶片之间固定有分流叶片。
分流叶片宜固定在两个主叶片之间切向距离为4∶5-7(优选4∶6)的位置。 分流叶片长度宜为主叶片长的1/2至1/4(优选1/3)。具体根据实际工况确定。
在泵正常工作的时候，在流道入口处，杂物可以正常进入而不会因为增加 了分流叶片，流道容积变小而出现堵塞现象;当流体进入到流道中部遇到分流 叶片时，在分流叶片的作用下流体分为两条支流从出口甩出。在没有分流叶片 时，流体在主叶片作用下经过出口以后，流体会在惯性力作用下发生回流，返 回的尾流会冲击流道入口处的流体，改变流体速度场，降低负压，减少后续流 体的吸入。在设置分流叶片以后，流体在流道的中部发生分流，改变速度场分 布，减少甚止消除回流现象，同时分流叶片随叶轮转动也会对流体产生较大的 切向力，改善了流体在出口处的受力，因而在保证流道通畅的前提下提高了泵 体扬程。
本发明结构简单，便于对普通离心式污泥泵进行改造;相对于增加主叶片， 节约材料;可提高泵的效率和扬程。
