申请日2009.07.01
公开(公告)日2010.04.07
IPC分类号C02F3/30
摘要
本实用新型是一种氧化沟池型污水处理装置。包括有厌氧池(1)、缺氧池(2)、好氧池(3)，其中厌氧池(1)与缺氧池(2)相邻设置并相通，缺氧池(2)与好氧池(3)相邻设置并相通，且厌氧池(1)中设有进水口(6)，好氧池(3)中设有出水口(7)。本实用新型由于采用通过对A2/O氧化沟工艺污水处理装置厌氧池、缺氧池及好氧池在构造上充分考虑水力流态的条件进行组合配置，达到降低能耗的目的。此外，本实用新型在氧化沟中置放有复叶曝气器作为供氧设备的结构，其克服了表曝设备及微孔曝气器设备的缺点，同时具有该两类设备的优点。本实用新型不仅维修方便，而且氧利用率高，占地面积小，是一种综合性能良好的氧化沟池型污水处理装置。
权利要求书

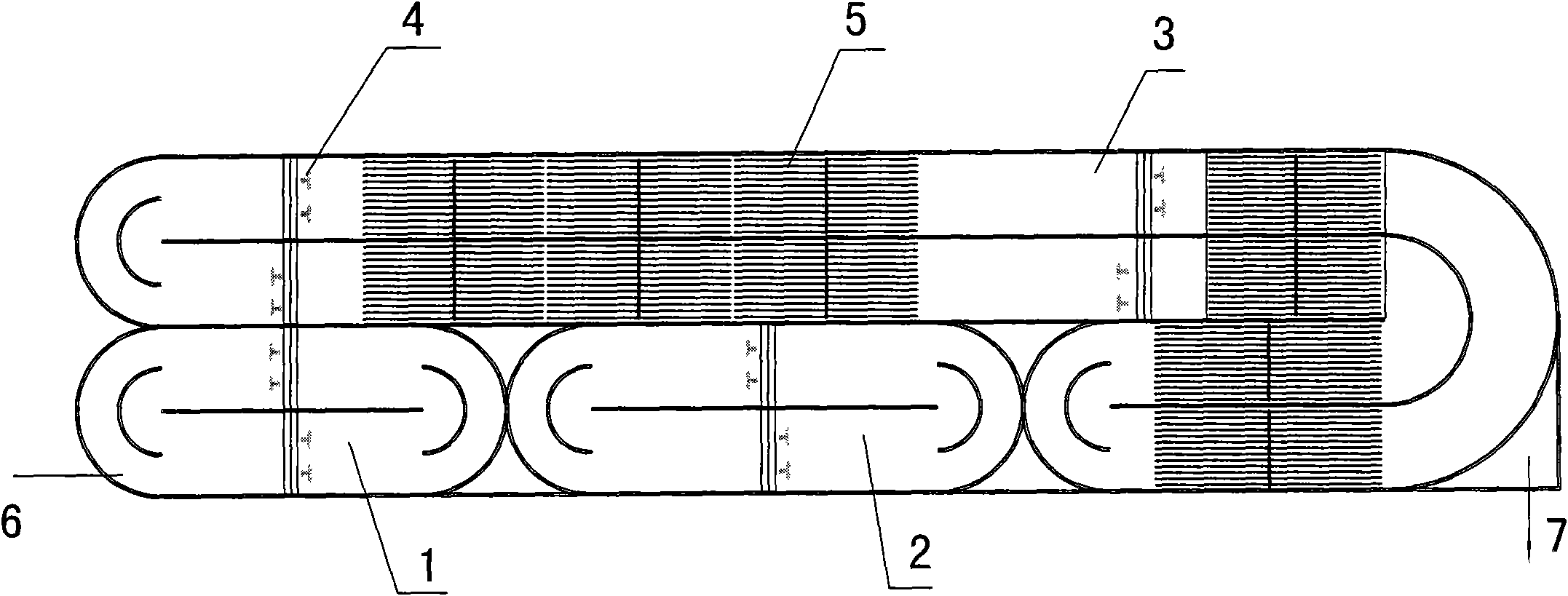

1.一种氧化沟池型污水处理装置，其特征在于包括有厌氧池(1)、缺氧池(2)、好氧池(3)，其中厌氧池(1)与缺氧池(2)相邻设置并相通，缺氧池(2)与好氧池(3)相邻设置并相通，且厌氧池(1)中设有进水口(6)，好氧池(3)中设有出水口(7)。
2.根据权利要求1所述的氧化沟池型污水处理装置，其特征在于上述缺氧池(2)与好氧池(3)合建在一起，但分为缺氧区(21)及好氧区(31)。
3.根据权利要求1所述的氧化沟池型污水处理装置，其特征在于上述好氧池(3)中置放有曝气器(5)作为供氧设备。
4.根据权利要求1至3任一项所述的氧化沟池型污水处理装置，其特征在于上述厌氧池(1)、缺氧池(2)、好氧池(3)中均设有搅拌器(4)。
5.根据权利要求4所述的氧化沟池型污水处理装置，其特征在于上述曝气器(5)为复叶推流式液下曝气机。
6.根据权利要求5所述的氧化沟池型污水处理装置，其特征在于上述曝气器(5)通过各池内液体对其的浮力悬浮在各池上，其上部可通过固定绳绑定在各池的沟壁上。
说明书
氧化沟池型污水处理装置
技术领域
本实用新型是一种氧化沟池型污水处理装置，特别涉及脱氮除磷氧化沟池型污水处理装置，属于氧化沟池型污水处理装置的改造技术。
背景技术
目前的A2/O氧化沟污水处理池型，其存在的缺点是在结构配置上尚不完善，水力流态不顺畅，造成一定程度的能耗损失，未能满足用户的使用要求。
发明内容
本实用新型的目的在于考虑上述问题而提供一种达到降低运行能耗的目的的氧化沟池型污水处理装置。本实用新型设计合理，维修方便，而且氧利用率高，占地面积小，综合性能良好。
本实用新型的技术方案是：包括有厌氧池、缺氧池、好氧池，其中厌氧池与缺氧池相邻设置并相通，缺氧池与好氧池相邻设置并相通，且厌氧池中设有进水口，好氧池中设有出水口。
上述缺氧池与好氧池合建在一起，但分为缺氧区及好氧区。
上述好氧池中置放有曝气器作为供氧设备。
上述厌氧池、缺氧池、好氧池中均设有搅拌器。
上述曝气器为复叶推流式液下曝气机。
上述曝气器通过各池内液体对其的浮力悬浮在各池上，其上部可通过固定绳绑定在各池的沟壁上。
本实用新型由于采用通过对A2/O氧化沟工艺污水处理装置厌氧池、缺氧池及好氧池在构造上充分考虑水力流态的条件进行组合配置达到降低能耗的目的。此外，本实用新型在氧化沟中置放有复叶曝气器作为供氧设备的结构，其克服了表曝设备及微孔曝气器设备的缺点，同时具有该两类设备的优点。本实用新型不仅维修方便，而且氧利用率高，占地面积小，是一种综合性能良好的氧化沟池型污水处理装置。
