新型水力澄清一体化水处理设备

　　3、根据权利要求1所述的一种新型的水力澄清一体化水处理设备，其特征 在于：池底设置泥渣浓缩室，安装自动排泥装置。

　　说明书

　　新型的水力澄清一体化水处理设备

　　技术领域

　　本实用新型涉及污水处理领域，尤其涉及一种新型的水力澄清一体化水处 理设备。

　　背景技术

　　水力澄清池是一种集混合、絮凝、沉淀于一体的泥渣循环型澄清池。自上 个世纪60年代引入我国，在国内水处理工程中已得到较为广泛的应用，但在实 际应用中，传统的水力澄清池存在着以下几方面的问题：

　　水力澄清池的池体采用钢筋混凝土或普通碳钢焊接而成，施工周期长，投 资大，施工质量得不到保证。

　　因反应室容积较小，反应时间较短，回流泥渣接触絮凝作用的发挥受到影 响，这样使得絮凝作用主要依靠投加的药剂来起作用，致使投加的药剂量大。

　　泥渣回流量难以控制。传统水力澄清池在运行过程中，排泥为人工控制， 因人为的因素经常造成活性泥渣不足，或是旧泥渣过剩，使水力分布不均，失 去原有平衡，形成不良的水力循环，既浪费了人力物力，又增大了维护检修费 用。

　　发明内容

　　为解决上述中存在的问题与缺陷，本实用新型提供了一种新型的水力澄清 一体化水处理设备。

　　本实用新型是通过以下技术方案实现的：

　　本实用新型所涉及的一种新型的水力澄清一体化水处理设备，包括：

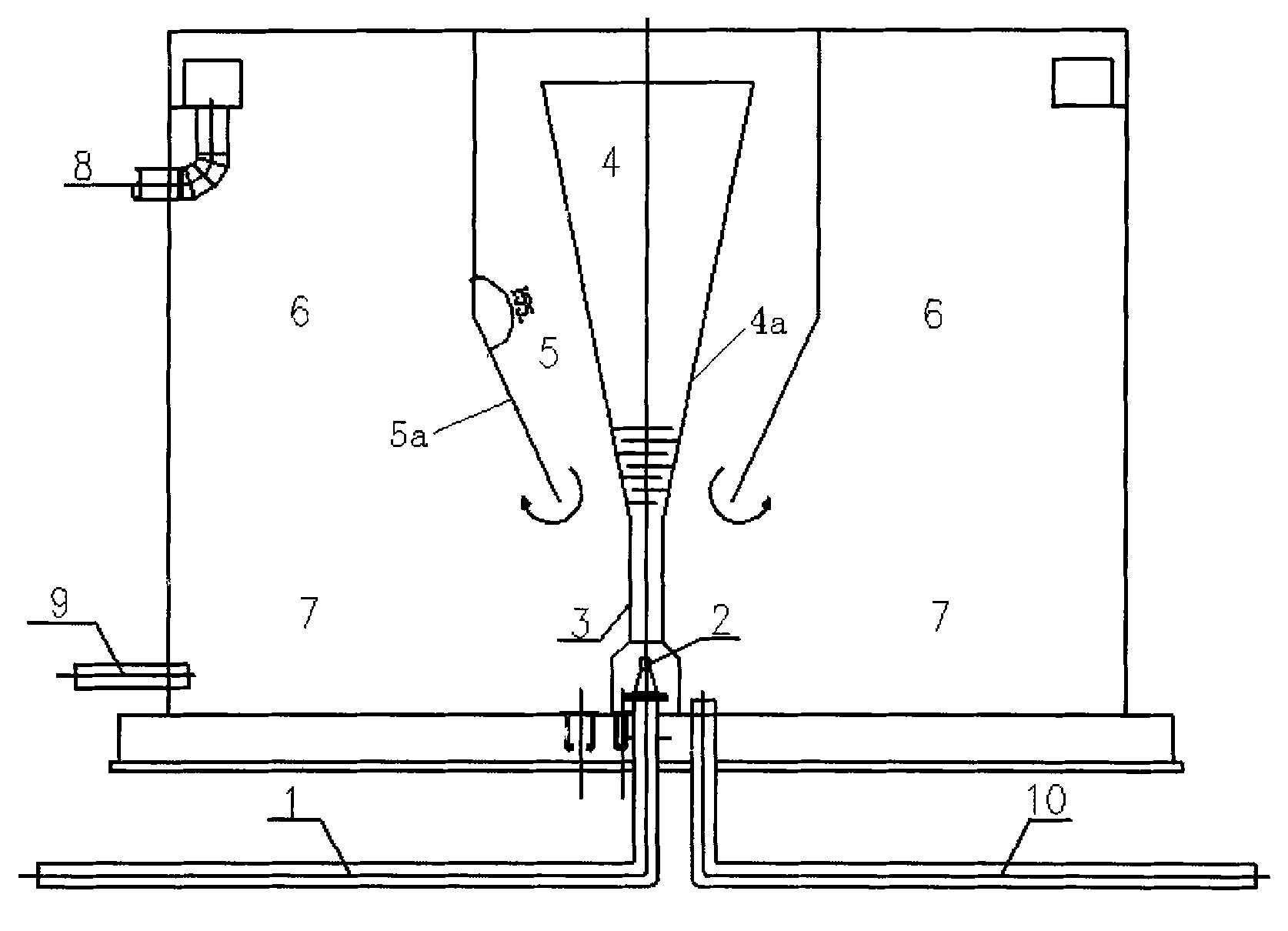

　　进水管、喷嘴、喉管、第一絮凝室、第二絮凝室及泥渣浓缩室，该设备形 状为搪瓷拼装罐体;所述第一絮凝室设置设置在第二絮凝室的内部，并且在第 一絮凝室中设置有折板，在第二絮凝室的下部设置有向池中心倾斜的裙板;所 述泥渣浓缩室设置在水处理设备的池底，并且在泥渣浓缩室内安装一排泥装 置。

　　所述设置在第二絮凝室下部并向池中心倾斜的裙板的倾斜角度为20-30°。

　　池底设置泥渣浓缩室，安装自动排泥装置，自动采集泥渣层浊度指数。

　　本实用新型提供的技术方案的有益效果是：

　　1、采用搪瓷拼装罐作为反应器的材质，可以将污水处理技术进行标准化 设计和设备化，极大的缩短施工周期，节约投资成本，保证施工质量。

　　2、处理效果好。自动采集池底泥渣浓缩室泥渣层界面浊度指数，有效地 克制因人为控制因素造成的活性泥渣不足或是旧泥渣过剩，保证水力分布的平 衡，从而形成良好的水力循环，保证出水水质。

　　3、节省运行成本。通过设置折流板以及第二絮凝室下部的裙板，使活性 泥渣更好的与原水进行混合，可以更充分的发挥活性泥渣的接触絮凝作用，从 而减少絮凝剂的投加量，节省运行成本。
