申请日2009.02.12
公开(公告)日2010.08.18
IPC分类号C02F1/00
摘要
一种真空废污水收集系统，在各废污水排放点安装真空废污水提升器，在各卫生间安装真空便器系统，间断的废污水被自动抽吸进入真空管路系统，最后被收集进入真空废污水泵站。此种真空废污水收集系统应用于建筑排水系统中有以下优势：1.可以不用建化粪池，2.可以不与市政管网相连，3.可节约冲厕水90%，4.有效地解决了山地、海滨、地下室以及地势低的区域很难实现重力流的难题。
权利要求书

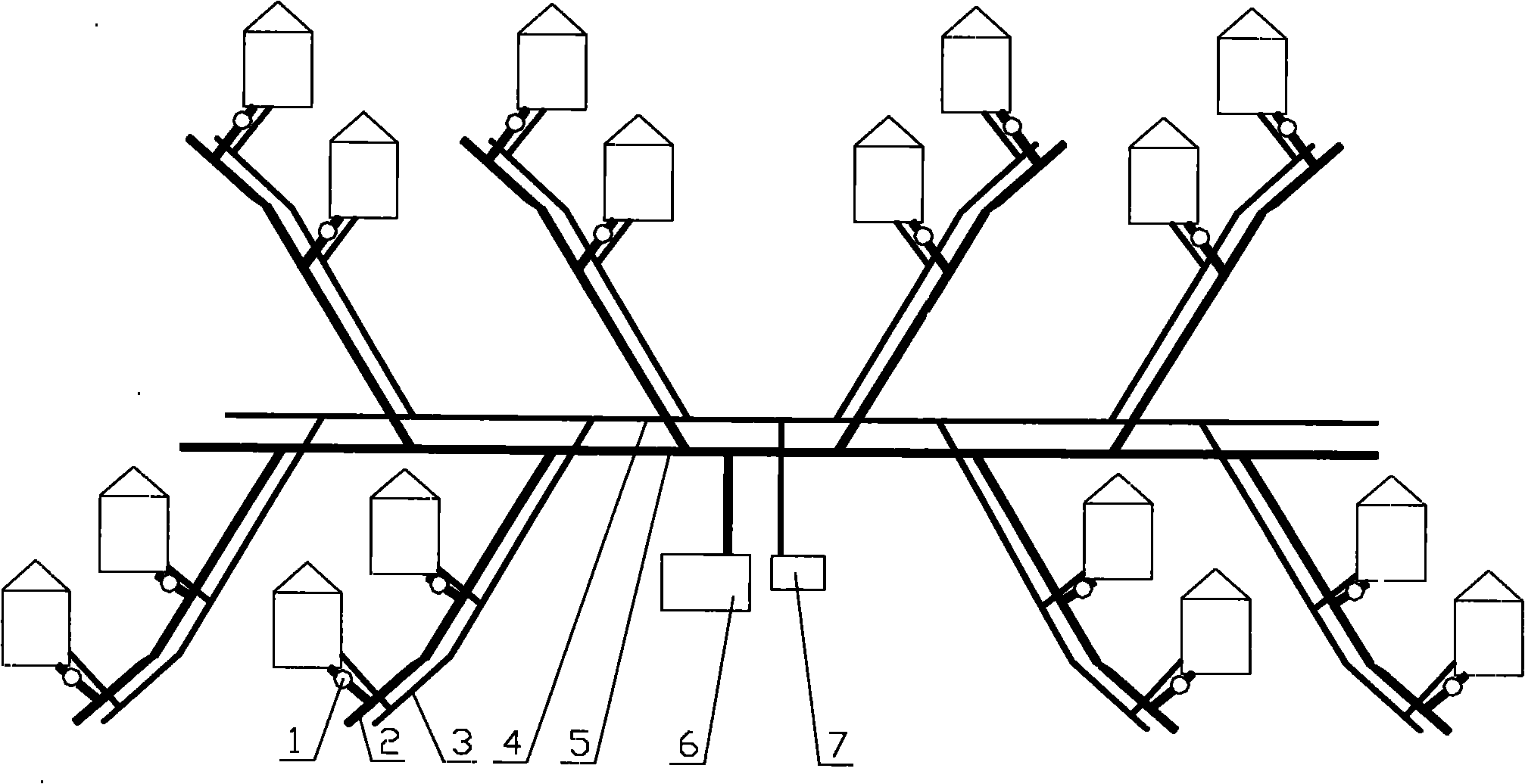

1.一种真空废污水收集系统，在各废污水排放点安装真空废污水提升器，在各卫生间安装真空便器系统，再分别顺序连接锯齿形真空管路系统和真空废污水泵站，其特征是真空废污水提升器和真空便器系统通过真空隔膜阀与真空管路系统相连，真空管路系统末端连接真空废污水泵站。
2.根据权利要求1所述的真空废污水收集系统，其特征是真空废污水提升器由一个控制器、一套液位传感器、一套真空隔膜阀组以及PVC材质箱组成，真空隔膜阀一端通过管道伸入废污水中，另一端与真空管道相连。
3.根据权利要求1所述的真空废污水收集系统，其特征是真空便器系统由一个控制器、一套电磁冲水系统、一个真空隔膜阀以及马桶或蹲坑实体组成，真空便器的环形水圈(10)通过电磁水阀(12)直接与自来水相连，真空便器粪尿出口通过真空隔膜阀(13)与真空管道相连。
4.根据权利要求1所述的真空废污水收集系统，其特征是真空废污水泵站由一个控制器、一套液位传感器、两个真空泵、两个排污泵、一个真空废污水罐以及一套尾气处理装置组成，真空主管道从上部接入真空废污水罐，真空泵排气口接入尾气处理装置。
5.根据权利要求1所述的真空废污水收集系统，其特征是真空隔膜阀由阀体(21)、膜片(22)、下底(23)、阀瓣(24)、螺柱(25)、活塞(26)、弹簧(27)、缸体(28)组成，阀体(21)与下底(23)通过四个螺栓连接，将膜片(22)夹在中间，阀瓣(24)通过螺纹连接在膜片(22)上部，螺柱(25)下部通过销子连接在阀瓣(24)上部，螺柱(25)上部通过螺纹连接在活塞(26)下部，活塞(26)上部安装弹簧(27)，弹簧(27)被压缩在活塞与缸体(28)顶部之间，缸体(28)下部通过螺纹与下底(23)连接。
6.根据权利要求1所述的真空废污水收集系统，其特征是真空管路铺设为锯齿状，每个锯齿由两个45度弯头和一段短管组成。
说明书
真空废污水收集系统
所属技术领域
本发明涉及一种废污水收集系统，尤其是能够节约冲厕水和解决很难实现重力流区域的排水方案的真空废污水收集系统。
背景技术
目前，公知的重力流排水系统是依靠废污水的重力来输送的，在应用过程中存在以下不足：
1.重力流厕具耗水量极大，一般每次冲厕耗水6-12升;
2.将大量相对清洁的生活用水与粪尿混合收集，加大了污水处理厂的污水处理量;
3.每幢建筑物必须建化粪池并且必须与市政管网相连，增加了建筑上的费用;
4.输送管道必须具有一定的倾斜度(千分之三)，当管道达到一定的距离时必须建立提升泵站将废污水提升至一定高度再向下倾斜输送，从而能耗和建造成本加大;
5.重力流的输送压力是有限的，因此为了避免堵塞，输送管道的管径必须足够大，增加了建造成本;
6.对山地、海滨、地下室以及地势低的区域为了实现重力流必须增加大量的投资。
发明内容
为了克服现有的重力流排水系统上述的不足，本发明提供一种真空废污水收集系统，该真空废污水收集系统不仅能够低成本解决很难实现重力流区域的排水方案而且能够节约90%的冲厕水，能广泛应用于建筑的排水系统。
本发明解决其技术问题所采用的技术方案是：在各排放点安装真空废污水提升器，包含一个控制器、一套液位传感器、一个真空隔膜阀以及PVC材质箱。断续的废污水利用短距离的重力流进入提升器，当液位达到设定值时，真空废污水提升器自动启动，将废污水抽吸进入真空管路系统，最后被输送至真空废污水泵站。整个提升器除通风管道连接口与外大气相通外，完全出于密闭状态，避免了臭气外溢。在各卫生间安装真空便器，包含一个控制器、一个电磁冲水系统、一个真空隔膜阀以及马桶或蹲坑实体。当按下冲厕按钮时，真空便器自动完成整个冲洗抽吸过程，耗时仅几秒钟，耗水0.8升，将粪尿污水高浓度抽吸进入真空管路系统，最后被输送至真空废污水泵站。一个三千米以内的区域仅需一个真空废污水泵站，真空废污水泵站包含一个控制器、一套液位传感器、两个真空泵、两个排污泵、一个真空废污水罐以及一套尾气处理装置。整个泵站除尾气处理装置排放口与大气相通外，完全处于密闭状态，避免了臭气外溢。为了便于真空输送，真空管路系统采用锯齿状。由于整个真空废污水收集系统采用真空抽吸，真空管路可任意上行下行，有效地解决了山地、海滨、地下室以及地势低的区域很难实现重力流的难题。
本发明的有益效果是，在建筑排水系统中不用建化粪池，并且可不与市政管网相连，节约冲厕水90%，有效地解决了山地、海滨、地下室以及地势低的区域很难实现重力流的难题。
