申请日2009.01.21
公开(公告)日2009.07.08
IPC分类号C10L5/46; C01B31/02; C02F11/12; C04B18/10
摘要
本发明采用污泥炭化处理制炭棒方法，将污水处理厂在线污泥出口处衔接组装污泥炭化处理制炭棒设备，接收污泥处理，采用油导热干燥设备将污泥干燥至含水率30%左右，再制棒进入炭化系统炭化制炭棒，同时回收烟气处理，可以得到约2480千卡左右的炭棒，达到处理污泥目的。本发明适用于各城市污水处理厂配套使用，实行污水处理不下线处理污泥。炭棒燃烧后的炉渣可就地制砖，也可以卖给砖厂制砖，用于建筑中。污泥炭化处理制炭棒过程中的烟气同时进入水喷淋塔处理，达标排放，属清洁生产。污泥炭化处理制炭棒方法将污泥中有机物、蛋白质、纤维等腐烂发臭危害环境的物质转化为高热值的炭棒，提高了污泥的经济价值。炭棒燃烧时产生的高温度可将污泥中的高价重金属离子还原成低价态或金属原子态，固定在炉渣中。
权利要求书
1.一种污泥炭化处理制炭棒方法，其特征在于：采用污泥炭化处理制炭棒方法，将污水 处理厂在线污泥出口处衔接组装污泥炭化处理制炭棒设备，接收污泥处理，采用油导热干燥 设备将污泥干燥至含水率30%左右，再制棒进入炭化系统炭化制炭棒，同时回收烟气处理， 可以得到高热值的炭棒，达到处理污泥目的
2.根据权利要求1所述的一种污泥炭化处理制炭棒方法，其特征在于：本发明将污泥炭 化处理制炭棒设备直接安装到城市污水处理厂生产线，连接生产
3.根据权利要求1所述的一种污泥炭化处理制炭棒方法，其特征在于：采用燃煤油导热 干燥生产设备干燥污泥。
4.根据权利要求1所述的一种污泥炭化处理制炭棒方法，其特征在于：采用空心浆叶干 燥机将污泥干燥至含水率30%左右，同时抽风处理水蒸气。
5.根据权利要求1所述的一种污泥炭化处理制炭棒方法，其特征在于：采用辊筒式造粒 机造棒。
6.采用桶式或箱式油导热和电加热炭化设备制炭棒，同时处理炭化设备多余气体，达排 放标准。
说明书
一种污泥炭化处理制炭棒方法
技术领域 本发明涉及一种污泥炭化处理制炭棒方法。
背景技术 污泥来源于城市污水。按市政管理规划条例，城市污水必须入管网统一排放， 集中处理。各城市按片区设计建立一个或多个污水处理厂，将污水汇集到池内絮凝、沉淀、 脱水处理。其中水达标排放或回收利用，残留物污泥未能得到处理。
污泥颜色多种，有泥色、灰色、兰灰色和黑色等，膏状，含水率70～80%，此外，还含有 多种化学药剂、高分子絮凝剂、有机物、蛋白质、多种纤维和菌胶团。因我国的城市管网设 计，污水、雨水和工业排水等都是一个管道，因此污泥中还含有多种重金属。腐烂发臭(恶 臭5级)，可产生大量细菌，传染疾病。臭气中还含有大量的有毒气体，如硫化氢等，危害人 类生命安全。
处理污泥比较困难，腐烂发臭后呈胶体，粘稠，流变性大，不宜干燥。粘后很难洗干净 臭味，因此处理污泥很少有成功案例。
据资料查明，目前已有的污泥处理方法有厌氧法、堆肥法、热干化法、焚烧法、自然填 埋法、卫生填埋法、生石灰除臭干燥法七种。因它们中都存在成本高、工业化生产难，重金 属不能处理、处理后的污泥去向不明等问题解决不了而搁浅。

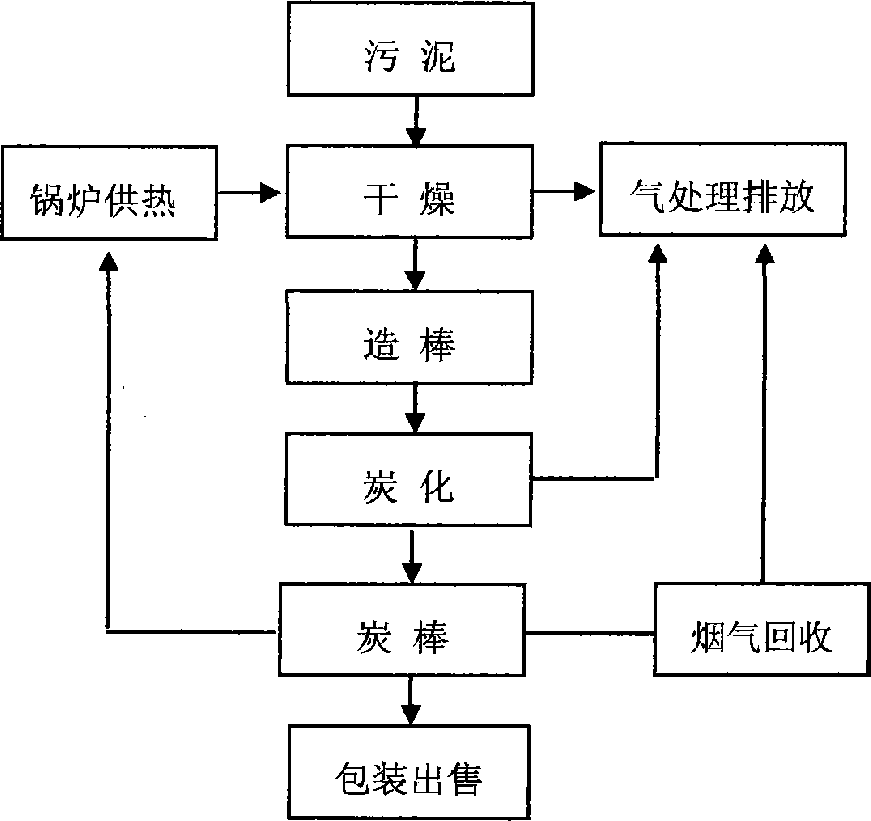

发明内容 本发明采用污泥炭化处理制炭棒方法，将污水处理厂在线污泥出口处衔接组 装污泥炭化处理制炭棒设备，接收污泥处理，采用油导热干燥设备将污泥干燥至含水率30% 左右，再制棒进入炭化系统炭化制炭棒，同时回收烟气处理，可以得到约2480千卡左右的炭 棒，达到处理污泥目的。同时利用三分之二炭棒代替煤炭作该项目导热油炉加热处理污泥的 燃料，降低了污泥处理成本(45元左右/吨)。三分之一卖给生活垃圾焚烧发电厂或工业生产 中燃炉用煤，直接转入经济效益。本发明适用于各城市污水处理厂配套使用，实行污水处理 不下线处理污泥。炭棒燃烧后的炉渣可就地制砖，也可以卖给砖厂制砖，用于建筑中。污泥 炭化处理制炭棒过程中的烟气同时进入水喷淋塔处理，达标排放，属清洁生产。污泥炭化处 理制炭棒方法将污泥中有机物、蛋白质、纤维等腐烂发臭危害环境的物质转化为高热值的的 炭棒，提高了污泥的经济价值。炭棒燃烧时产生的高温度可将污泥中的高价重金属离子还原 成低价态或金属原子态，固定在炉渣中。
