申请日2008.12.11
公开(公告)日2009.10.14
IPC分类号C02F9/14; C02F3/12; C02F1/50
摘要
本实用新型公开了一种污水复合生物处理系统，属于一种新型污水处理技术，解决了现有技术的基础建设成本和运行成本较高的问题。该污水复合生物处理系统包括与污水处理进水管连接的多功能调节池，以及污水复合生物处理装置、清水消毒池、消毒装置和贮泥池，其特征在于，所述污水复合生物处理装置由左右两部分组成，且左右两部分之间只有底部相互连通，多功能调节池通过输送管道与污水复合生物处理装置的左半部分相连，而污水复合生物处理装置的右半部分、清水消毒池、消毒装置依次通过输送管道连接。本实用新型具有处理效果好、效率高、运行成本和基建成本低的特点，具有很高的实用价值。
权利要求书

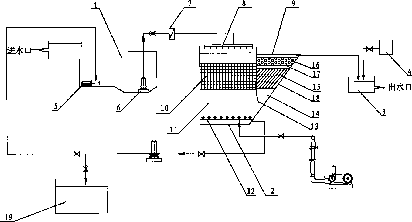

1.污水复合生物处理系统，包括与污水处理进水管连接的多功能 调节池(1)，以及污水复合生物处理装置(2)、清水消毒池(3)和 消毒装置(4)，其特征在于，所述污水复合生物处理装置(2)由底 部相连通的左右两部分组成，并在左右两部分交界处设有用于实现 固、液、气三相分离的整流装置(13)，多功能调节池(1)通过输送 装置与污水复合生物处理装置(2)的左半部分相连，而污水复合生 物处理装置(2)的右半部分、清水消毒池(3)、消毒装置(4)依次 通过输送装置连接。
2.根据权利要求1所述的污水复合生物处理系统，其特征在于， 所述多功能调节池(1)底部还设有水下搅拌器(5)和动力泵(6); 所述污水复合生物处理装置(2)的左半部分从上至下依次设置进水 布水装置(8)、活性生物膜主反应区(10)、活性污泥主反应区(11)、 曝气区(12)，污水复合生物处理装置(2)的右半部分从下至上依次 菌泥导流区(14)、沉淀区(15)、兼性生物床(16)和收水装置(9)， 其中，进水布水装置(8)通过流量控制器(7)与动力泵(6)相连， 而收水装置(9)则与清水消毒池(3)相连;所述整流装置(13)设 置于曝气区(12)与菌泥导流区(14)之间。
3.根据权利要求2所述的污水复合生物处理系统，其特征在于， 所述进水布水装置(8)成“井”字形分布。
4.根据权利要求2所述的污水复合生物处理系统，其特征在于， 所述收水装置(9)成“井”字形分布。
5.根据权利要求2所述的污水复合生物处理系统，其特征在于， 所述活性生物膜主反应区(10)设有由充当微生物着床载体的生物填 料所构成的活性生物膜。
6.根据权利要求2所述的污水复合生物处理系统，其特征在于， 所述兼性生物床(16)上部和下部分别设有网捕装置(17)。
7.根据权利要求6所述的污水复合生物处理系统，其特征在于， 所述网捕装置(17)为耐腐蚀的网捕装置。
8.根据权利要求2所述的污水复合生物处理系统，其特征在于， 所述沉淀区(15)中部设有大孔径斜板填料(18)。
9.根据权利要求1所述的污水复合生物处理系统，其特征在于， 所述污水复合生物处理系统还设有用于缓存菌泥的贮泥池(19)。
说明书
污水复合生物处理系统
技术领域
本实用新型涉及一种污水处理系统，具体地说，是涉及一种利用 复合生物处理污水的污水复合生物处理系统。
背景技术
随着经济和社会的发展，我国城市化程度越来越高，中心城区和 小城镇建设步伐不断加快。城镇生活污水对城区及附近河流的污染越 来越严重。导致受城镇污水影响的地面水、地下水、土壤及农作物污 染加剧。
生活污水主要来自家庭、商业、学校、旅游服务业及其他城市公 用设施，包括厕所冲洗水、厨房洗涤水、洗衣机排水、沐浴排水及其 他排水等。污水中主要含有悬浮态或溶解态的有机物质(如纤维素、 淀粉、糖类、脂肪、蛋白质等)，还含有氮、硫、磷等无机盐类和各 种微生物。一般生活污水中悬浮固体的含量在200～400mg/L之间， 由于其中有机物种类繁多，性质各异，常以生化需氧量(BOD5)或化 学需氧量(COD)来表示其含量。一般生活污水的BOD5在200～400mg/L 之间。
目前针对生活污水的处理方法主要包括：普通活性污泥法、接触 氧化法、SBR、BAF、氧化沟等。以上传统工艺虽然技术相对成熟，应 用也非常广泛。但是传统工艺在基础建设和运行成本上都相对较高。
实用新型内容
本实用新型的目的在于提供一种污水复合生物处理系统，在保证 处理效果的前提下，降低基础建设费用和运行成本。
为了实现上述目的，本实用新型采用的技术方案如下：
污水复合生物处理系统，包括与污水处理进水管连接的多功能调 节池，以及污水复合生物处理装置、清水消毒池和消毒装置，其特征 在于，所述污水复合生物处理装置由底部相连通的左右两部分组成， 并在左右两部分的交界处设有用于实现固、液、气三相分离的整流装 置，多功能调节池通过输送装置与污水复合生物处理装置的左半部分 相连，而污水复合生物处理装置的右半部分、清水消毒池、消毒装置 依次通过输送装置连接。
所述多功能调节池底部还设有水下搅拌器和动力泵;所述污水复 合生物处理装置的左半部分从上至下依次设置进水布水装置、活性生 物膜主反应区、活性污泥主反应区、曝气区，污水复合生物处理装置 的右半部分从下至上依次设置菌泥导流区、沉淀区、兼性生物床和收 水装置，其中，进水布水装置通过流量控制器与动力泵相连，而收水 装置则与清水消毒池相连;所述整流装置设置于曝气区与菌泥导流区 之间。
所述进水布水装置成“井”字形分布。
所述收水装置成“井”字形分布。
所述活性生物膜主反应区设有由充当微生物着床载体的生物填 料所构成的活性生物膜。
所述兼性生物床上部和下部分别设有网捕装置。
所述网捕装置为耐腐蚀的网捕装置。
所述沉淀区中部设有大孔径斜板填料。
所述污水复合生物处理系统还设有用于缓存菌泥的贮泥池。
本实用新型中，进水布水装置和收水装置均采用“井”字形均匀 分布，其中，进水布水装置的进水端与动力泵的出水端相连，并通过 一个流量控制器来控制水流大小，使进水布水装置形成均匀分布的 “井”字形水路;收水装置的出水端与清水消毒池进水端相连，使经 过污水复合生物处理装置处理后的污水进入清水消毒池进行消毒。活 性生物膜主反应区设有固定的特制生物填料，形成活性生物膜。从进 水布水装置均匀进入的污水与活性生物膜充分接触进行生物反应，使 污染物得到净化，便于生物填料上附着的生物分相，充分发挥不同微 生物种群的功能，提高净化效率;该区还含有大量的活性污泥，在充 分发挥活性生物膜净化污水优势的同时也能充分发挥活性污泥工艺 净化污水优势。
经过活性生物膜主反应区净化后的污水到达活性污泥主反应区 后，发生生物反应。由于污染负荷轻，溶氧高，因此可解决普通活性 污泥工艺的菌泥膨胀问题。设置于污水复合生物处理装置左右两部分 下部交界处的整流装置是根据三相分离器的原理进行设计的，使大部 分水、空气、菌泥能在好氧区(污水复合生物处理装置的整个左半部 分)和沉淀区之间得以分离，大部分空气留在好氧区进行处理，减轻 对沉淀区泥水分离的扰动，大部分菌泥也停留在好氧区以发挥生物处 理功能，不进入沉淀区，有利于提高沉淀效率，减少菌泥的回流量， 节约能耗。而设置于兼性生物床上部的网捕装置，网捕微生物着床的 生物载体。微生物着床的生物载体具有特殊性，表现在：a.生物载体 呈多孔颗粒状结构，表面积大，机械和化学性能优良，耐侵蚀，不粉 化，不分解;b.生物载体极富弹性，表观密度0.79g/L，密度比水小， 在水力作用下能压缩，能自然形成兼性生物膜层，起到滤料作用，水 力作用解除后在弹性作用下能恢复原状，因此基本不存在阻塞，减少 了反冲洗强度和次数。
本实用新型实现了活性污泥处理工艺和接触氧化工艺的有机结 合，将沉淀、兼性生物床有机融为一体，在提高处理效率的同时，实 现了节地、节能和减排的目的。
本实用新型具有以下优点：
(1)不另设沉淀池和脱氮除磷装置，节约了沉淀池和脱氮除磷 装置的建设费用和用地，实现了节地和节约投资的目的;
(2)不另设菌泥回流或减少回流，实现了节能;
(3)活性生物膜工艺的生物世代周期长，产泥量少，能减少污 泥的处置量，有利于节能和节地;
(4)避免了由于活性污泥膨胀带来的出水水质不达标问题;
(5)耐冲击能力强，在一定负荷范围内，不会由于水质的突然 变化导致膜脱落、污泥死亡;
(6)污泥在沉淀区底部一定区域形成兼氧区，具有一定除磷脱 氮功能;
(7)兼性生物床具有生物脱氮、过滤功能，并能通过反冲，防 止阻塞，反冲脱落的菌泥可自流进入污泥沉淀区。
(8)增值剩余菌泥通过曝气区底部泵抽进入贮泥池，在无剩余 污泥时可根据情况进入多功能池实现除磷脱氮。
综上所述，本实用新型将多个处理单元集中到一个处理装置中实 现，不仅能够提高处理效率，还能有效地节约基建成本和运行费用， 是一种具有很高的实用价值的污水处理系统。
