申请日2011.08.02
公开(公告)日2012.07.04
IPC分类号E03F5/10; E03B11/12; E03F5/22; E03F5/14
摘要
本实用新型公开了一种废水回收节能装置，设置一个处于低位的废水收集箱(1)，所述收集箱中用隔板(2)形成若干腔，至少包括一个地漏腔(3)或沉淀腔(4)或储水腔(5)或其组合，所述的储水腔与一个水泵的进水管道相接，储水腔中还设有水位控制装置，所述装置的控制元件接入水泵的电控线路中，水泵的出水管与一个设在高位的水箱相连，使用过的废水通过废水收集箱自动收集储存起来，用来冲厕，浇灌花草，洗拖帕等，节约了大量干净的自来水。
权利要求书

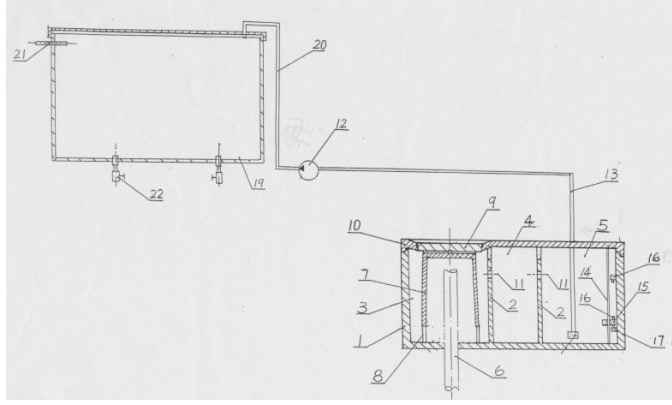

1.一种废水回收节能装置，其特征在于：设置一个处于低位的废水收集箱(1)，所述收集箱中用隔板(2)或滤网板形成若干腔，至少包括一个地漏腔(3)或沉淀腔(4)或储水腔(5)或其组合，所述的储水腔与一个水泵的进水管道相接，储水腔中还设有水位控制装置，所述装置的控制元件接入水泵(12)的电控线路中，水泵的出水管与一个设在高位的水箱(19)相连。
2.根据权利要求1所述的废水回收节能装置，其特征在于：所述的地漏腔(3)中，一根地漏管(6)从底部插入腔中且形成高度，有一下凹形内盖(7)罩住地漏管的管口，但不堵塞管口，内盖的下部分为支撑脚(8)，支撑脚(8)固定在箱底上，内盖(7)的外底覆有一形成箱盖一部分的漏盖(9)，内盖(7)与漏盖(9)或为一体，漏盖的表面稍低于箱盖面(10)。
3.根据权利要求1所述的废水回收节能装置，其特征在于：形成各个腔室的隔板(2)上均开有孔(11)，孔开口处均低于地漏管(6)管口的高度。
4.根据权利要求1所述的废水回收节能装置，其特征在于：所述的水位控制装置包括在储水腔(5)中设置一根内空的细杆(14)，细杆(14)上套有一个由杆导向上下移动的浮块(15)，浮块内有圆形磁铁被密封于浮块(15)中，细杆(14)的上端设有磁敏开关，即所说的干簧管，上限位装置设有常开型磁敏开关(16)，下限位装置设有常闭型磁敏开关(17)，所有开关两端均用导线接入水泵的控制线路中。
5.根据权利要求1所述的废水回收节能装置，其特征在于：在高位的水箱(19)设置在家庭建筑结构中，或墙面上或形成一种装饰结构，水箱中接有水泵的出水管(20)，水箱上部设有一根第二泄流管(21)与排水管相连，水箱下部设有阀门(22)连接的管道与废水利用装置相连。
说明书
废水回收节能装置
技术领域
本实用新型一般涉及一种环境保护装置，特别是一种废水收集再用装置。
背景技术
当今水资源十分匮乏，节水成了当务之急。在家庭生活中，很多洗涤废水、淘菜水都可回收再利用，如用于冲厕、洗拖帕等，但现有的家庭生活设施中，用过的废水不能自动收集，都白白地流入下水道中，而洗涤用水，淘菜水等家庭的主要用水，这些水受污染的程度较轻，而马桶冲厕用水等是消耗水量较大的家庭用水，也是必不可少的，有人计算过，如果家庭马桶的容积减少一升，当地的水资源就将减少一个很大数目的消耗，以色列就严格限制每个家庭马桶容积的大小。如果每个家庭都用废水冲厕，则家庭自来水的用量至少将减少一半，因此如何利用废水是潜力很大的一个节水措施。
实用新型内容
本实用新型的目的在于提供一个废水收集再用装置。
为实现上述目的，本实用新型的方案为：设置一个处于低位的废水收集箱，所述收集箱中用隔板或滤网板形成若干腔，至少包括一个地漏腔或沉淀腔或储水腔或其组合,所述的储水腔与一个水泵的进水管道相接，储水腔中还设有水位控制装置，所述装置的控制元件接入水泵的电控线路中，水泵的出水管与一个设在高位的水箱相连。
采用上述方案，家庭中使用过的废水通过废水收集箱自动收集储存起来，用来冲厕，浇灌花草，洗拖帕等，节约了大量干净的自来水，从而实现了本实用新型的目的。
