申请日2008.09.12
公开(公告)日2009.08.19
IPC分类号C02F1/52
摘要
本实用新型涉及一种用于水处理的重力浓缩池，属于水处理技术领域。包括池体、刮泥机和加速浓缩棒。刮泥机置于池体中，刮泥机旋转轴置于池体中心，刮泥机长臂与旋转轴联动，刮泥机长臂的下部安装有刮泥机叶片。加速浓缩棒安装在刮泥机长臂上，加速浓缩棒的上端处于池体中的水区内，加速浓缩棒的下端伸入池体中的污泥区内，池体低部设有出泥口。本重力浓缩池可以明显改善浓缩池的浓缩效果，保证出泥浓度增加0.5%以上。降低污泥脱水工序的处理成本，可用于自来水厂及污水处理厂。
权利要求书
1、一种用于水处理的重力浓缩池，其特征在于该重力浓缩池包括池体、刮泥机和加 速浓缩棒，所述的刮泥机置于池体中，刮泥机旋转轴置于池体中心，刮泥机长臂与旋转轴 联动，刮泥机长臂的下部安装有刮泥机叶片;所述的加速浓缩棒安装在刮泥机长臂上，加 速浓缩棒与竖直方向的角度α为5-30度，加速浓缩棒的上端处于池体中的水区内，加速 浓缩棒的下端伸入池体中的污泥区内，池体低部设有出泥口。
2、如权利要求1所述的重力浓缩池，其特征在于其中所述的加速浓缩棒为空心或实 心，加速浓缩棒的截面为圆形或椭圆形。
说明书
一种用于水处理的重力浓缩池
技术领域
本实用新型涉及一种用于水处理的重力浓缩池，属于水处理技术领域。
背景技术
水厂及污水处理厂的处理工艺中，污泥处理是必不可少的部分，在该工序中都有污泥 浓缩泥环节。污泥浓缩技术主要有重力浓缩、气浮浓缩、离心浓缩及过滤浓缩等，其中重 力浓缩技术的浓缩效果稳定而且运营成本最低，应用最为广泛。
重力浓缩技术的原理是，在浓缩池内，水中粒子靠重力作用发生沉降，从而在池底部 形成高浓度区的原理浓缩污泥。浓缩池的数量一般有两个或两个以上，有圆形和方形，以 圆形居多。浓缩效果的好坏，直接影响水厂运营效果和运营成本。以污水厂为例，处理生 活污水为主的污水厂的浓缩池，正常运营状态下可以把进水污泥浓度小于1%的污泥浓缩 至3%左右。如果浓缩效果好而且出泥浓度稳定，可以保证后续的污泥脱水稳定运行并降 低污泥脱水成本。重力浓缩主要去除污泥中的孔隙水，一般经过重力浓缩后污泥含水率在 95～97%，体积可以减少一般以上，为后续处理创造条件。
发明内容
本实用新型的目的是提出一种用于水处理的重力浓缩池，对传统重力浓缩池进行改进 用于城市污水厂以及部分工业污水厂的水处理，以提高浓缩效果。

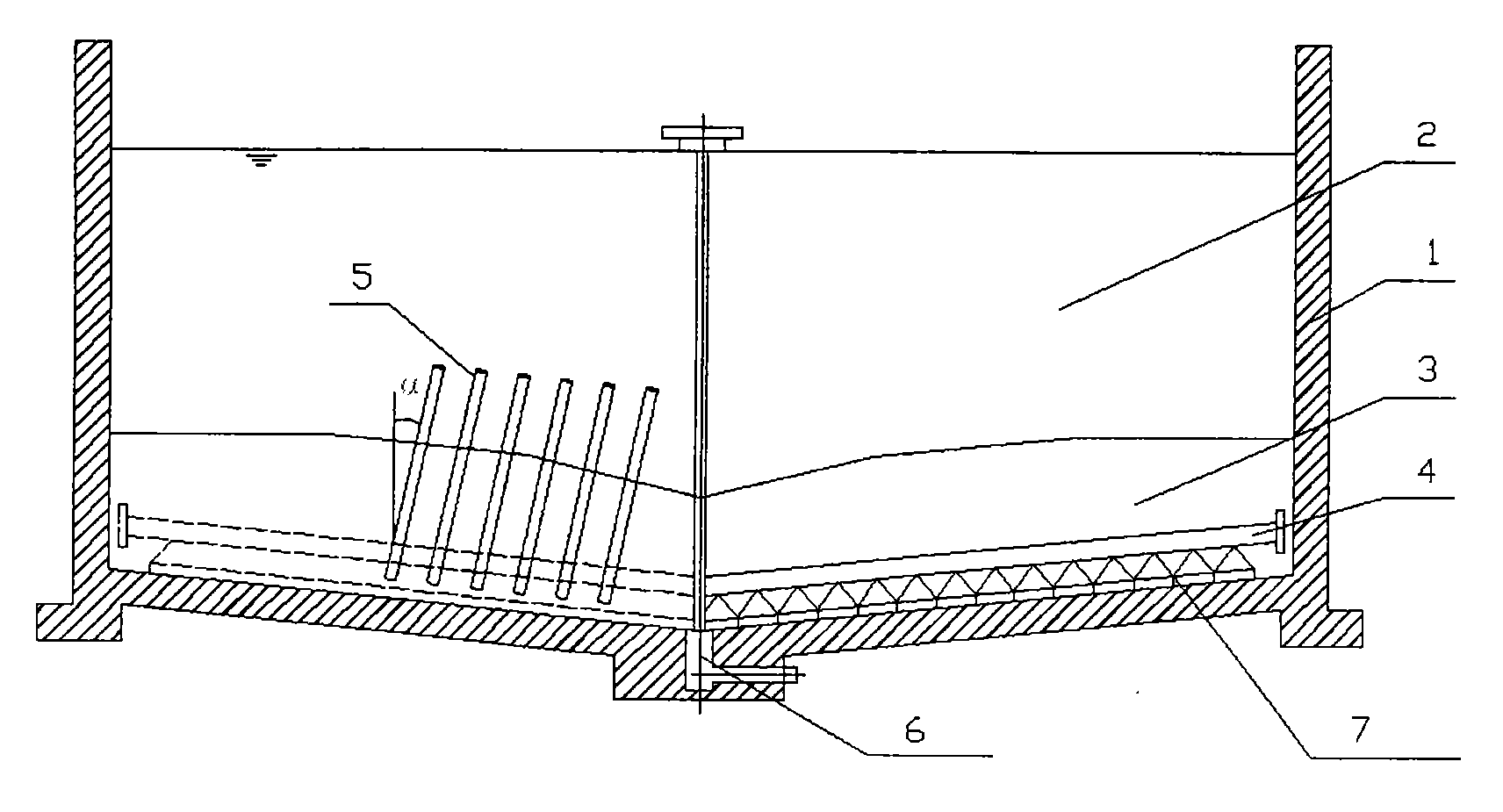

本实用新型提出的用于水处理的重力浓缩池，包括池体、刮泥机和加速浓缩棒。刮泥 机置于池体中，刮泥机旋转轴置于池体中心，刮泥机长臂与旋转轴联动，刮泥机长臂的下 部安装有刮泥机叶片;所述的加速浓缩棒安装在刮泥机长臂上，加速浓缩棒与竖直方向的 角度α为5-30度，加速浓缩棒的上端处于池体中的水区内，加速浓缩棒的下端伸入池体 中的污泥区内，池体低部设有出泥口。
上述重力浓缩池中的加速浓缩棒，可以为空心或实心。加速浓缩棒的截面可以为圆形 或椭圆形。
本实用新型提出的用于水处理的重力浓缩池，可以明显改善浓缩池的浓缩效果，保证 出泥浓度增加0.5%以上。无需对现有浓缩池作任何土建改造及设备更换，只用很低的设 备投入，在刮泥机的长臂上安装本实用新型中提出的数组加速浓缩棒，即可提高并稳定浓 缩池的浓缩效率20%左右，从而降低污泥脱水工序的处理成本。本浓缩池可用于自来水 厂及污水处理厂。
以10万吨城市污水厂为例，污泥产生量每天按15吨(干泥)计算，利用普通的重力 浓缩池，经浓缩后的污泥一般含水率在97%，需脱水处理的总量为500吨。如果采用本实 用新型提出的浓缩池，在刮泥机长臂上安装加速浓缩棒，将含水率降低至96.5%，需脱水 处理的污泥总量将降低为429吨;若含水率降低至96%，则需脱水处理的污泥总量将降低 为375吨，污泥总量减少25%。
