申请日2008.09.04
公开(公告)日2009.08.05
IPC分类号C02F1/44
摘要
一种膜混合型低污染水处理装置，包括原水箱及与之管道连接的高压泵、纯水箱，还包括一混合型反渗透膜装置及与之管道连接一排污口;所述混合型反渗透膜装置分别管道连接所述高压泵及纯水箱。由于采用了混合膜元件的结构，与普通型的水处理装置相比，两者产水量大致要求达到同一水平的话，本实用新型则流道宽、不易结垢的优势，大大降低了化学清洗的次数，而且提高清洗效果;两者都要求较低的结垢率，那么本实用新型的则提高了产水量。这样，本实用新型就可以使得产水量和不易结垢两者兼顾，而且在提升产水量的同时不必将膜元件频繁的化学清洗，使得膜元件的寿命增加，进而降低了系统的故障率和运行成本。
权利要求书

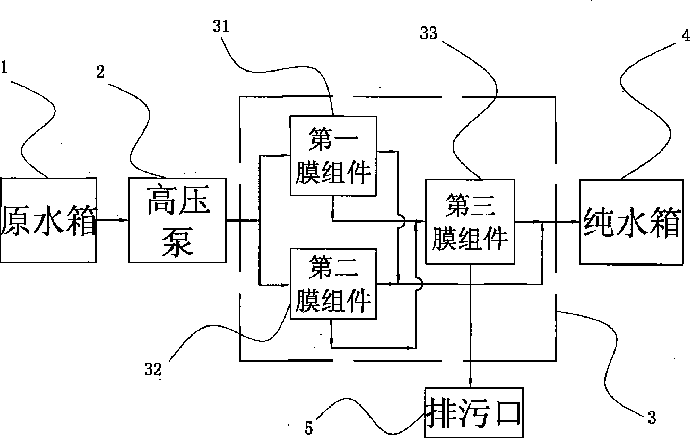

1、一种膜混合型低污染水处理器，包括一原水箱(1)、一纯水箱(4)，一与 所述原水箱(1)管道连接的高压泵(2)，其特征在于：还包括一混合型反渗透膜装 置(3)，所述混合型反渗透膜装置(3)管道连接一排污口(5);所述混合型反渗透膜 装置(3)分别管道连接所述高压泵(2)及纯水箱(4)。
2、如权利要求1所述的膜混合型低污染水处理器，其特征在于：所述混合 型反渗透膜装置(3)由第一膜组件(31)、第二膜组件(32)、第三膜组件(33)组成; 所述第一膜组件(31)和第二膜组件(32)用管道并联连后，再管道连接至所述纯水 箱(4);所述第一膜组件(31)和第二膜组件(32)用管道并联连后，与第三膜组件(33) 用管道串联连接，再管道连接至所述纯水箱(4)。
说明书
一种膜混合型低污染水处理器
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种膜混合型低污染水处理器。
背景技术
目前，在水处理系统中反渗透装置是一种常见的膜分离装置。反渗透技术， 其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些 物质和水分离开来，以获得高质量的纯净水。反渗透系统中第一段中的膜往往 不容易结垢，而末尾段中由于水的含盐量上升容易形成结垢。在现有技术的水 处理系统的设计中，往往在同一系统中通常采用同一品牌、型号的反渗透膜， 由于各膜元件有不同的有效膜面积、产水量、流道宽度，于是会出现如下情况： 一种是有效膜面积大，流道宽度窄，产水量高，但易结垢，因进水流道宽度窄 而难以清洗;另外一种是有效膜面积小，流道宽度宽，产水量较低，结垢后流 道宽度宽较易清洗。所以，如果采用单一型号的反渗透膜就难以两者兼顾，即 很难在确保高产水量的同时，还可控制反渗透膜面的结垢容易清洗的状况，哟 要么通过频繁的化学清洗来解决结垢问题，但会缩短膜的寿命;要么为了达到 客户所要求的产水量，需投入更多的反渗透膜来设计系统。这样，既增加了系 统的故障率，又提高了其运行成本。
发明内容
本实用新型所要解决的技术问题是针对上述现有技术现状而提供了一种成 本低、产水量高，并且易清洗而不易结垢的膜混合型低污染水处理器。
本实用新型解决上述技术问题所采用的技术方案为：一种膜混合型低污染 水处理器，包括一原水箱、一纯水箱，一与所述原水箱管道连接的高压泵，其 特征在于：还包括一混合型反渗透膜装置，所述混合型反渗透膜装置管道连接 一排污口;所述混合型反渗透膜装置分别管道连接所述高压泵及纯水箱。
所述混合型反渗透膜装置由第一膜组件、第二膜组件、第三膜组件组成; 所述第一膜组件和第二膜组件用管道并联连后，再管道连接至所述纯水箱;所 述第一膜组件和第二膜组件用管道并联连后，与第三膜组件用管道串联连接， 再管道连接至所述纯水箱。
与现有技术相比，本实用新型的优点在于，由于它采用了混合膜元件的结 构，与普通型的水处理装置相比，如果两者产水量大致要求达到同一水平的话， 本实用新型则更多地发挥了第三膜组件中膜元件流道宽、不易结垢的优势，大 大降低了化学清洗的次数，而且提高清洗效果;如果与普通型水处理装置相比， 两者都要求较低的结垢率，那么本实用新型的则更多地发挥了第一、第二膜组 件中膜元件产水量高的优势，大大提高了整个处理器的产水量。这样，本实用 新型就可以使得产水量和不易结垢两者兼顾，而且在提升产水量的同时不必将 膜元件频繁的化学清洗，使得膜元件的寿命增加，进而降低了系统的故障率和 运行成本。
