申请日2008.10.21
公开(公告)日2009.07.29
IPC分类号B01D25/127
摘要
本实用新型涉及一种真空度提高装置，是高炉水处理折带式压滤机真空度提高装置，包括1#压滤机、2#压滤机、1#真空泵、2#真空泵、1#自动排液装置和2#自动排液装置，1#自动排液装置与1#真空泵相连，2#自动排液装置与2#真空泵相连，1#真空泵、2#真空泵、1#压滤机和2#压滤机通过一个四通相互连通，1#真空泵和2#真空泵的进气管上都设有阀门。本实用新型可提高高炉水处理设备的真空度;可提高高炉水处理设备的使用寿命;给设备的检修带来有利条件;减少对外部水体(特别是地下水)的污染。
权利要求书
1.高炉水处理折带式压滤机真空度提高装置，包括1#压滤机、 2#压滤机、1#真空泵、2#真空泵、1#自动排液装置和2#自动排液装 置，1#自动排液装置与1#真空泵相连，2#自动排液装置与2#真空泵 相连，其特征在于：所述1#真空泵、2#真空泵、1#压滤机和2#压滤 机通过一个四通相互连通，所述1#真空泵和2#真空泵的进气管上都 设有阀门。
2.如权利要求1所述的高炉水处理折带式压滤机真空度提高装 置，其特征在于：所述阀门为对夹式加长杆手动碟阀。
3.如权利要求2所述的高炉水处理折带式压滤机真空度提高装 置，其特征在于：所述对夹式加长杆手动碟阀的阀门手轮距地面1.5 米。
4.如权利要求1所述的高炉水处理折带式压滤机真空度提高装 置，其特征在于：所述1#压滤机和2#压滤机的内部管路为不锈钢管。
5.如权利要求1所述的高炉水处理折带式压滤机真空度提高装 置，其特征在于：所述1#自动排液装置和2#自动排液装置都包括储 气罐和浮筒，所述浮筒设有加长的吊杆，所述吊杆上设有可调节浮筒 吊杆位置的调节装置。
说明书
高炉水处理折带式压滤机真空度提高装置
技术领域
本实用新型涉及一种真空度提高装置，具体的说是高炉水处理折 带式压滤机真空度提高装置。
背景技术
现有的压滤机与真空泵以及自动排液装置的连接如图1所示，实 际生产中的工艺流程为压滤机滤布上的泥浆液由于真空泵的抽真空 的作用，把泥浆液中的大量水分给抽走，含有的水气被抽到自动排液 装置，通过自动排液装置和气液分离器把水给排走，含水量很少的泥 饼从滤布上脱落从而完成整个过程。现有的这种结构，1#真空泵2a 只能对应于1#压滤机1a和1#自动排液装置3a，2#真空泵2b只能对 应于2#压滤机1b和2#自动排液装置3b。现有的自动排液装置的内 部结构如图2所示，上部为储气罐5，下部为一个支撑座加个销钉组 成的杠杆，再下面是两根吊杆连接的两个浮筒6，在实际生产中会出 现浮筒上部伸出筒体的丝杆由于自身的不灵活或者固定密封垫的螺 母产生移位，会导致自动排液装置只有半边工作，使另半边水不能排 出而直接影响真空度，严重时由于真空泵中的水不能及时的排除而采 取手工放水，很容易把真空泵的叶轮打碎，并且产生半边排液的另一 个后果就是会造成储气罐单边产生严重的积垢现象。现有的压滤机内 部的管线为普通的黑铁管，管壁的厚度相对来讲比较薄也不耐腐蚀， 内部管线破损比较严重，而直接影响真空度。
高炉设计时，由于少了旋风除尘系统这道工艺，使得送往高炉水 系统的煤气洗涤水含有很高的含泥量，加重了设备本身的负担，并且 由于设备本身的缺陷(压滤机主滚筒中的管线采用普通焊接管和自动 排液装置的吊杆固定装置会部分阻碍设备的正常工作)以及固定的工 艺模式——单台压滤机只能对应单台水环式真空泵，这样不利于现场 进行检修也严重影响了设备的使用寿命和水处理设备的一个重要指 标——真空度，重而使泥饼中的含水量超标，使得水处理效果不理想， 含水量较高的泥饼对周围的水体(地下水)也产生了污染。
发明内容
本实用新型所要解决的技术问题是：针对以上现有技术存在的缺 点，提出一种高炉水处理折带式压滤机真空度提高装置，并可以提高 高炉水处理设备的使用寿命，减少对外部水体的污染。

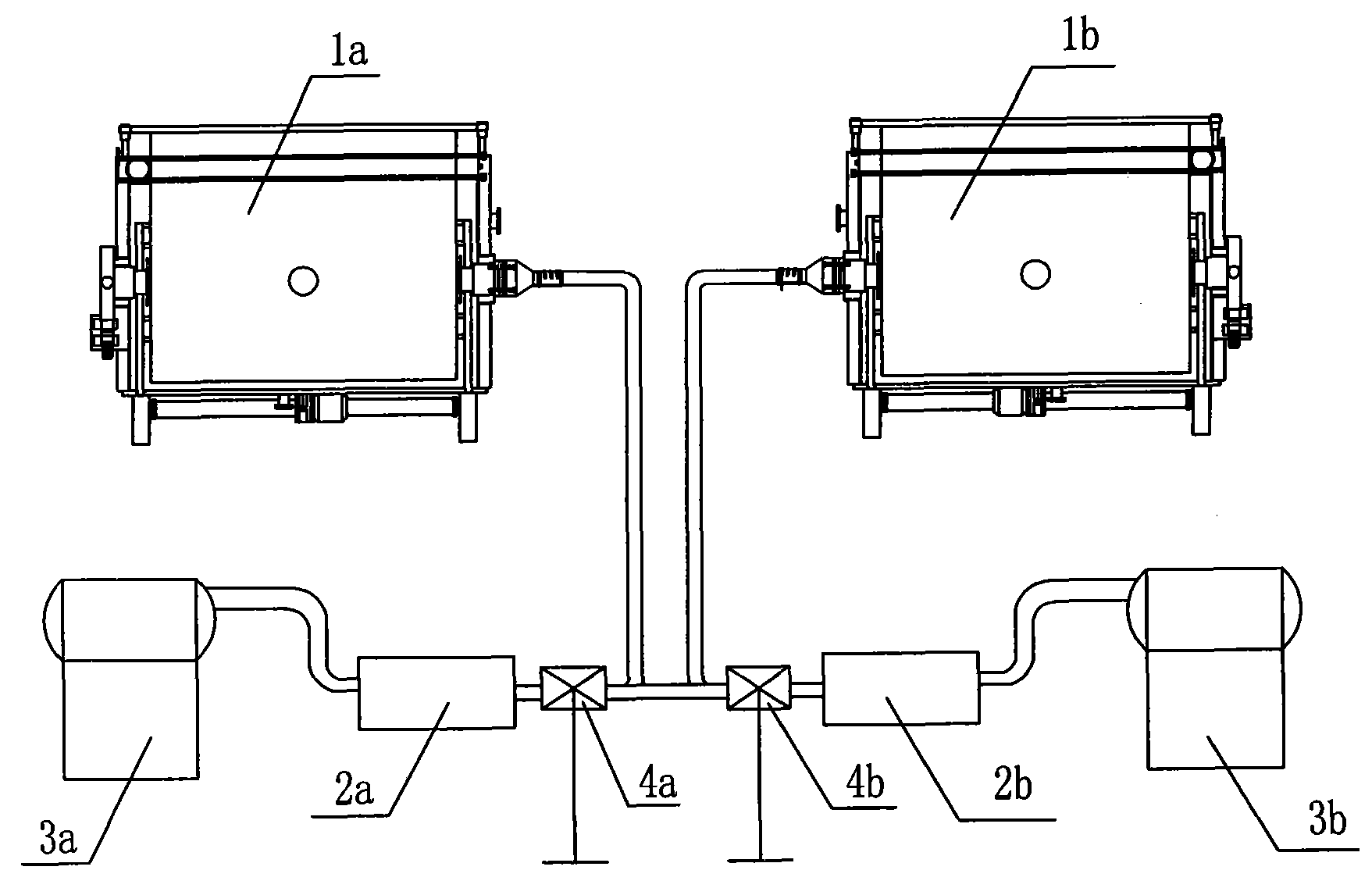

本实用新型解决以上技术问题的技术方案是：高炉水处理折带式 压滤机真空度提高装置，包括1#压滤机、2#压滤机、1#真空泵、2# 真空泵、1#自动排液装置和2#自动排液装置，1#自动排液装置与1# 真空泵相连，2#自动排液装置与2#真空泵相连，1#真空泵、2#真空 泵、1#压滤机和2#压滤机通过一个四通相互连通，1#真空泵和2#真 空泵的进气管上都设有阀门。
在正常情况下阀门一个开，另一个关，保证一台压滤机对应相同 的真空泵做泥，如果出现怀疑压滤机的内部管线出现破损的情况或真 空度下降很多的情况下，使两台真空泵对应一台压滤机做泥，这样使 真空度能保证在-0.06～-0.07Mpa，使得泥饼中的含水量大为降低。
阀门为对夹式加长杆手动碟阀，对夹式加长杆手动碟阀的阀门手 轮距地面1.5米。1#压滤机和2#压滤机的内部管路为不锈钢管。1# 自动排液装置和2#自动排液装置都包括储气罐和浮筒，浮筒设有加 长的吊杆，吊杆上设有可调节浮筒吊杆位置的调节装置。
本实用新型的优点是：(1)本实用新型可提高高炉水处理设备的真 空度;(2)可提高高炉水处理设备的使用寿命;(3)给设备的检修带来有 利条件;(4)减少对外部水体(特别是地下水)的污染。
