申请日2007.09.28
公开(公告)日2008.08.20
IPC分类号C02F1/42
摘要
本实用新型公开了一种防止化学水处理交换器树脂流失的装置，它由进水布水装置(2)、孔径50目的涤纶网套(4)、塑料扎带(5)等部件组成，进水布水装置(2)上有多根支管，每根支管上有许多小孔，孔径50目的涤纶网套(4)孔径略小于交换树脂(3)，直径略大于支管直径2～5mm，套装在带孔的支管外部，用塑料扎带(5)将孔径50目的涤纶网套(4)捆扎固定在进水布水装置(2)上的每根支管上。本实用新型结构简单实用，易制作安装，可完全解决树脂流失问题，大大延长树脂使用寿命。
权利要求书
1、一种防止化学水处理交换器树脂流失的装置，它包括化学水处理交换器 (1)和安装在交换器内的进水布水装置(2)及交换器(1)中的离子交换树脂 (3)，其特征在于：在进水布水装置(2)上的支管上有网套(4)。
2、根据权利要求1所述的防止化学水处理交换器树脂流失的装置，其特征 在于：网套(4)为涤纶网套。
3、根据权利要求1或2所述的防止化学水处理交换器树脂流失的装置，其 特征在于：网套(4)上网孔为50目。
4、根据权利要求1或2所述的防止化学水处理交换器树脂流失的装置，其 特征在于：网套(4)直径大于进水布水装置(2)的支管直径2～5mm。
5、根据权利要求1或2所述的防止化学水处理交换器树脂流失的装置，其 特征在于：网套(4)用塑料扎带(5)捆扎在进水布水装置(2)的支管上。
说明书
防止化学水处理交换器树脂流失的装置
技术领域
本实用新型涉及一种化学水处理装置，特别是涉及一种防止化学水处理交 换器中树脂流失的装置。
技术背景
化学水处理采用离子交换树脂对水中有害离子进行交换，目前已广泛用于 电力、医药、冶金等行业。由于离子交换树脂的可交换特性，离子交换树脂制 水满一周期后需进行反洗再生等工艺过程，以恢复树脂交换能力。但是由于树 脂在水中的流动性很强，在进行树脂再生反洗等工艺过程时很容易使树脂随反 洗水流失，使化学水处理树脂损耗明显增加。也就是说，化学水处理交换器内 的树脂在再生反洗树脂时反洗水强度较难控制，反洗水强度小不能清洗和松动 树脂，影响再生效果;反洗水强度大，可以清洗和松动树脂，但树脂也极容易 随反洗水流失。树脂流失会造成化学水处理交换器内树脂损耗增大，树脂使用 寿命缩短。
发明内容
本实用新型的目的在于：提供一种防止化学水处理交换器树脂流失的装置， 既能解决清洗和松动树脂的问题，又能解决化学水处理交换器再生反洗时树脂 易流失的问题，从而大大延长化学水处理交换器树脂的使用时间。

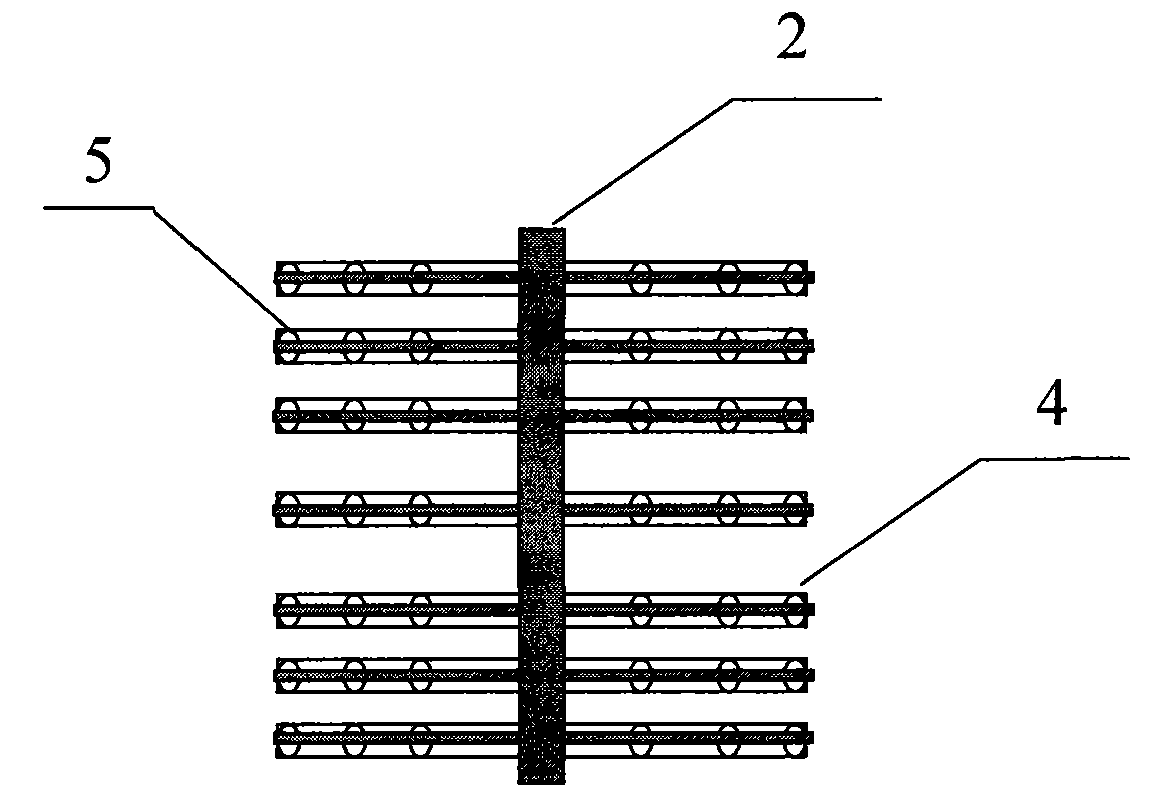

本实用新型采取以下技术方案：在化学水处理交换器1内设置进水布水装 置2，进水布水装置2上有多根支管，每根支管上有许多孔，将孔径50目的涤 纶网套4完全套装在带有许多孔的支管外部，用塑料扎带5将孔径50目的涤纶 网套4捆扎固定在进水布水装置2上的每根支管上。由于离子交换树脂3呈球 形，其粒度在20～40目之间，此50目的涤纶网套在承受较大的反洗水强度，使 树脂松动并进行清洗的情况下，能够有效防止粒径较小的树脂不会随反洗水流 失，达到防止化学水处理树脂流失的目的。
本实用新型与现有技术相比，具有结构简单实用，易制作安装，可完全解 决树脂清洗中的流失问题，大大延长树脂使用寿命。
