申请日2007.03.06
公开(公告)日2008.09.10
IPC分类号B01D39/04; B01D24/12
摘要
本发明公开了一种用于景观水体和河道水治理及原水处理的新型高分子纤维高速过滤装置，主要用于室外、室内等不同景观水体的治理，也可应用于河道治理及原水处理中。装置可高速、高效，连续、持久过滤，能反复使用，采用了新型高分子纤维膜分离技术，主要对水体中处理的悬浮物、絮凝物、颗粒物等不易分解的物质进行处理。通过连续治理，并经过一定的循环周期，使被治理水体由浑浊变清澈，更符合景观水体的要求及原水出水标准。
权利要求书
1. 一种用于景观水体和河道水及原水处理的新型高分子纤维高速过滤装置，包 括进水口(2)、出水口(3)、高分子纤维膜(1)和外壳(4);
所述高分子纤维膜由颗粒状高分子纤维组成。
2. 权利要求1的用于景观水体和河道水治理及原水处理的新型高分子纤维高速 过滤装置，其特征在于，所述颗粒状高分子纤维为聚酰胺纤维、聚酯纤维、聚烯 烃纤维、聚氯乙烯纤维或聚丙烯纤维中的一种或几种。
3. 权利要求1的用于景观水体和河道水治理及原水处理的新型高分子纤维高速 过滤装置，其特征在于，所述高分子纤维膜采用颗粒状高分子纤维乱序叠加的方 式，产生错流微过滤效应。
4. 权利要求1的用于景观水体和河道水治理及原水处理的新型高分子纤维高速 过滤装置，其特征在于，所述高分子纤维膜可反复使用;高速过滤;无需外加压 力;简便冲洗;连续持久过滤;景观水、河道水、原水均可处理。
说明书
景观水体、河道水及原水处理的高分子纤维高速过滤装置
技术领域
本发明涉及一种水处理的设备，尤其是用于景观水体和河道水治理及原水处 理的新型高分子纤维高速过滤装置。
技术背景
随着人们生活水平的提高，对亲水性生活环境的需求也在增长，为了美化城 市环境、解决城市热岛效应，在城区内设置了各种城市景观小水体，包括：大小 湖泊、人工湖、护城河等城市景观水体;建筑小区为给居民提供亲水空间而建的 人工景观水体，如小型河流类(自然河流、景观河、人工河、景观小溪、景观瀑 布等)，小型湖泊类(自然湖泊、景观水区、公园湖、人工湖、储水池、池塘等)， 大型亲水社区内部景观水体、喷泉水体。景观水体在带给人们亲水性生活环境的 同时，也带来很多问题。
景观水体具有流动性差、水域面积小、易污染、水环境容量小、水体自净 能力低等特点。同时景观水体中有含有大量悬浮物、絮凝物、颗粒物。
目前未见适用于景观水体和河道水治理及原水处理的颗粒状高分子纤维高 速过滤装置;只有针对纯净水处理的采用中空高分子长纤的过滤装置，对有大量 悬浮物、絮凝物、颗粒物的景观水体、河道水治理及原水处理并不适用，而且不 能高速、连续、持久过滤和反复使用。
发明内容
本发明目的在于提供一种新型高分子纤维高速过滤装置，能有效、高速、经 济地治理景观水体和河道水及处理原水。
本发明通过以下方案实现：

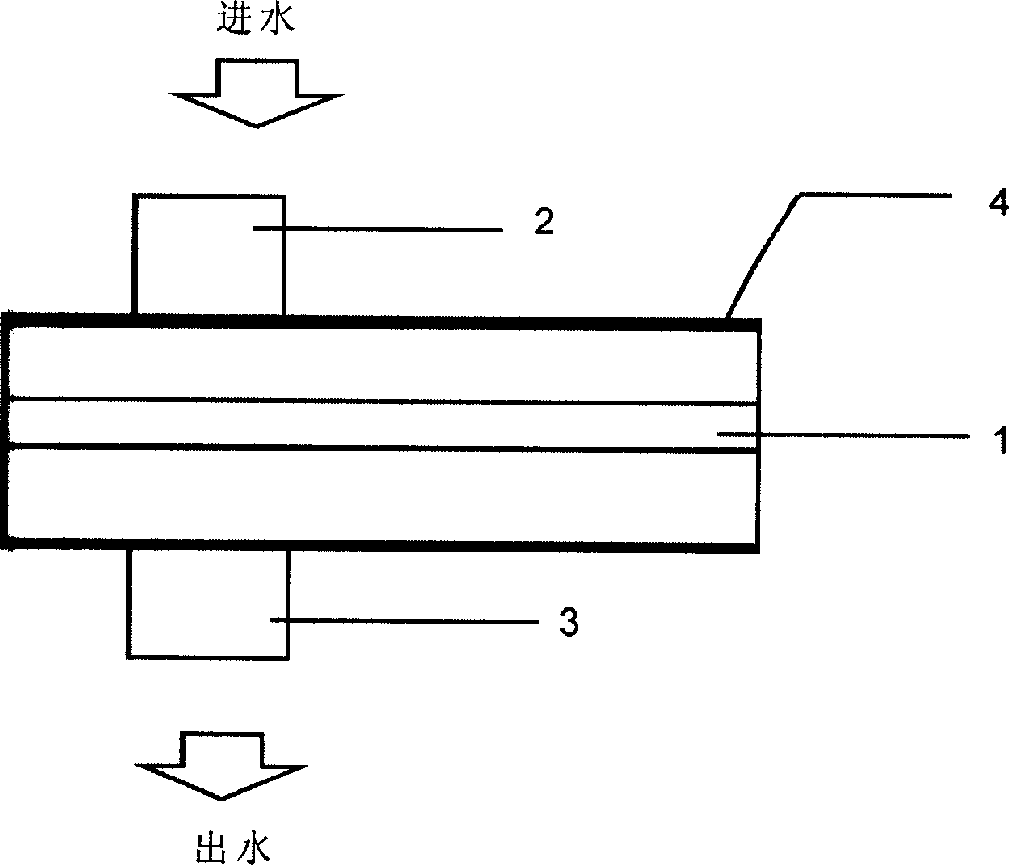

过滤装置采用膜分离技术，其主体为高分子纤维膜技术，包括进水口(2)、 出水口(3)、外壳(4)和高分子纤维膜(1)。其结构如图1所示。
高分子纤维膜主要由颗粒状高分子纤维构成。在新型高分子纤维过滤装置 中，主要采用颗粒状高分子纤维乱序叠加的方式，产生错流微过滤效应，通过膜 分离技术将景观水体中的悬浮物、絮凝物、颗粒物等不易分解的物质捕获在高分 子纤维膜的进水侧，并定期对其进行清理。
颗粒状高分子纤维可以采用各种适用的纤维，包括聚酰胺纤维、聚酯纤维、 聚烯烃纤维、聚氯乙烯纤维、聚丙烯纤维(如锦纶、尼龙、涤纶、氯纶、丙纶) 中的一种或多种。
图2为放大的高分子纤维膜形态。
装置特点：
过滤效率高：装置中颗粒状高分子纤维采用乱序叠加方式和错流微过滤技 术，增大与水接触面积，提高了过滤效率，而且可高速、连续持久过滤;
方便清洁：装置中高分子纤维为颗粒状，可直接用水冲洗清洁，非常方便;
节约资源：清洁冲洗用水量非常少，且可直接采用过滤后的景观水或河道 水清洁;同时装置中过滤用颗粒状高分子纤维可反复循环使用;
无需外加压力：水从本装置中流过即可起到高速过滤作用，不需外加压力 装置。
该装置包含三种功能：1、阻挡大颗粒;2、吸附小悬浮物、絮凝物;3、沉 淀池作用。这种装置能够适用于室外、室内等不同景观水体的治理，也可应用于 河道治理及原水处理。该装置采用了新型高分子纤维膜分离技术，注重于水体中 悬浮物、絮凝物、颗粒物的处理。通过连续治理，并经过一定的循环周期，使被 治理水体由浑浊变清澈，更符合景观水体和河道水及原水出水的要求。
本发明是一种针对性更强的环保装置，优点体现在：
能根据水质实际情况确定使用时间和冲洗间隔，体现环保、节约的理念
装置适用于不同景观水体乃至河道的外在环境及水体状况，可随时投入使 用。
注重于水体中悬浮物、絮凝物、颗粒物的处理，可适用于治理景观水体和河 道水治理及原水处理。
