申请日2007.07.04
公开(公告)日2008.07.02
IPC分类号A47K3/00
摘要
一种洗浴废水热回收利用的高效节能浴台，尤其是没有矮凳浴台，台下水平置有槽盘，盘上开有渐开线槽沟，沟内通置管道。道通自来水向内吸热于槽沟内外向流之浴用废水热量而继向常规热水器供水的余热高效率回收的节能浴台。
权利要求书

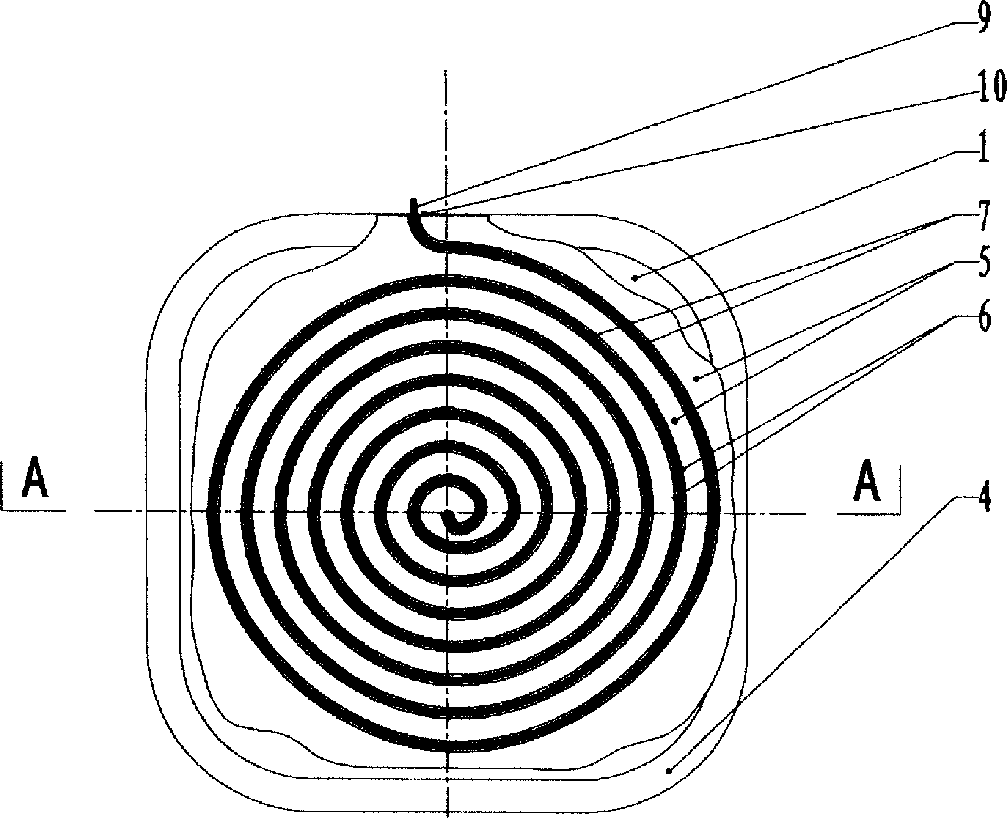

1.一种洗浴废水热回收利用的高效节能配套浴台，其特征是：流线形准方、 圆冲压或注塑成型的矮凳式浴台(1)，设有三至四只台腿(2);台(1)之下水 平置有似形于台(1)面板的采用螺钉连接为一体的冲压或注塑的槽盘(5)，盘 (5)自盘心对应于台(1)中心的汇流水口(3)的下方起向外开若干圈唯一通 连的渐开线槽沟(6)，沟(6)于一侧敞开流水口(10);槽沟(6)内置有自盘 (5)中心沟(6)的下部穿引而来的过经整个渐开线槽沟(6)之内通至流水口 (10)的唯一管道(7);管道(7)的入水头(9)接于沟(6)流水口(10)外 的自来水管道之上，而出水头(8)接常规热水器的调节入水管而去。
2.根据权利要求1所述的节能配套浴台，其具体特征是：管道(7)为多 管束并行的渐开线式盘于槽沟(6)之内浴台或浴池地面的废水余热回收节能配 套装置。
说明书
一种洗浴废水热回收利用的高效节能配套浴台
技术领域
本实用新型涉及一种洗浴废水热回收利用的高效节能配套浴台技术，尤其 是设有浴台和台下槽盘。盘内设槽沟并置有与常规热水器水源联通的金属管， 沟内盛积并匀排常规燃气、燃油或电热的热水器或太阳能热水器的高效节能配 套浴台。
背景技术
目前，公知的各种热水器尚无任何洗浴废水回收的装置或节能配套浴台技 术出台，致使大量地生活浴用后废水大量余热白白流走，造成能源浪费。假定 全国平均每人每周洗两次澡，每次耗用20kg热水，则全国因没有本实用新型的 配套浴台而浪费掉的热能约折合标准煤一千万吨。
发明内容
本实用新型的目的是，通过ZL200410100834.6的发明专利的发明原理进一 步地拓展应用，实现对常规家用电、气、油等各种能源类型的热水器配套成为 具有70～75%余热可回收利用的节能60～75%功能的节能技术装备。
本实用新型的目的是这样实现的：在“矮凳”式浴台(台面呈中凹周凸状 且中心开有汇水口)设有三至四只台腿，台下设有槽盘(盘上开有自中心向外 的渐开线排水槽沟)，盘上沟槽内置有单(复)渐开线式布置的金属细径管道 (束)，道布于槽沟内，槽内中心的出水管头向上接入常规热水器的水源管，槽 外侧的管头接入自来水管。当浴台水平放置并在热水器正常运行之下，则槽盘 内的汇水口必然引入淋浴人洗浴的废水经过并渐次顺槽沟而向外，同时逆向于 管道内的自外向内顺槽渐次吸热在这向外流出的废水之中，呈现出准静态层递 热交换特征;当40℃浴用洗淋人体，只要低于体温便是凉水。流下汇水口便是 35～37℃的废水了，由于自来水是自外向内顺槽吸热，从常温(5～25℃)渐渐 地升至汇水口已接近32～35℃。而废水却是在流出浴台之时已接近常温(7～ 27℃)……如果按常温水为20℃计算的话，人们洗浴水是在升温“18～20个热 量单位”之情况下获得使用价值。而配套了本新型后却只是在升温“2～3个热 量单位”之情况下获得了使用价值。其节能高达70～90%。
由于采用了上述方案，本实用新型实现了与常规各种热水器配套或自行设 计热功率比照常规降低70～90%左右的自备热水器的相对节能70～90%左右的 目的，有望为我国的居民生活节能事业做出新贡献。
