申请日2006.12.31
公开(公告)日2008.07.02
IPC分类号C02F3/10; C02F3/00
摘要
本发明公开了生物膜污水处理设备的新材料及其应用，该材料由生物膜载体与污水容器壁合为一体，分内、中、外三层，内层为凹凸生物附着床，中层为发泡保温强度硬化层，外层为塑钢保护层。这种材料的优点在于：1.本发明材料可以制造任何生物膜处理污水的设备;2.本发明材料制造的污水处理容器，其内部已有生物膜载体，不需另外布设或填充生物膜载体，节约成本，节省劳力;3.处理效果好，污泥产生量很少，减少清掏次数;4.产品采用PE塑钢制造，耐冲击、耐腐蚀、钢韧性好。
权利要求书

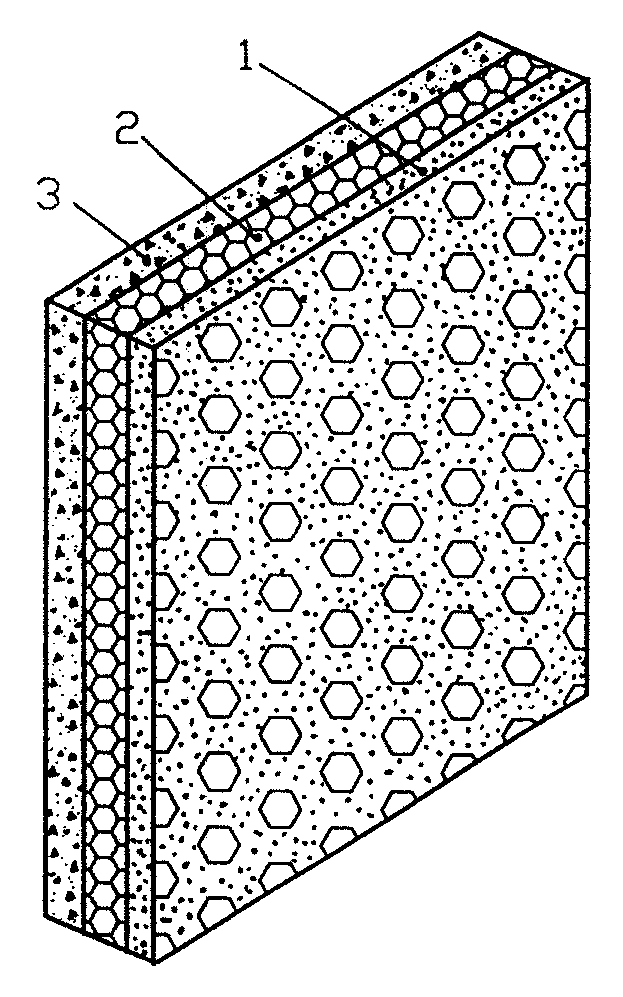

1.生物膜污水处理设备的新材料，其特征是：由生物膜载体与污水容器壁 合为一体，分内、中、外三层，内层为凹凸生物附着床(1)，中层为发泡保温 强度硬化层(2)，外层为塑钢保护层(3)。
2.根据权利要求1所述的新材料，其特征是：所述的内层凹凸生物附着床 (1)由100%的线性低密度聚乙烯原料颗粒制成。
3.根据权利要求1所述的新材料，其特征是：所述的中层发泡保温强度硬 化层(2)，由PE发泡剂、润滑剂、交联剂、活化剂和经粉碎的滚塑专用低密度 聚乙烯经混合配制而成，其中：各组分用量重量百分比为：
PE发泡剂 0.3～0.5%
润滑剂 0.1～0.5%
交联剂 0.5～1%
活化剂 0.5～1%
滚塑专用低密度聚乙烯粉碎料 余量。
4.根据权利要求1所述的新材料，其特征是：所述的外层塑钢保护层(3) 由染色剂、抗紫外线剂、阻燃剂和经粉碎的滚塑专用低密度聚乙烯配剂而成， 其中：各组分用量重量百分比为：
染色剂 0.1～0.15%
抗紫外线剂 0.2～0.6%
阻燃剂 0.5～1%
滚塑专用低密度聚乙烯粉碎料 余量。
5.生物膜污水处理新材料的应用，其特征是：将生物膜污水处理设备的新 材料应用于制造生物膜处理污水的设备。
6.根据权利要求5所述的生物膜新材料的应用，其特征是：制备生物膜污 水处理设备的方法包括如下步骤：
(1)制造被制污水处理设备的模具：根据产品用途、结构、外形、安装等 需要，现场制造加工钢制模具，模具即能满足产品用途、结构需要，同时能够 满足加工过程中对高温、冷却的需要，模具设加工观察口一处;
(2)在冷模具状态下，首先添加外部塑料钢保护层原料，高温成型，制成 塑钢保护层(3);
(3)添加中部发泡保温强度硬化层原料，高温成型，制成发泡保温强度硬 化层(2);
(4)最后添加内部凹凸生物附着床原料，高温成型后立即冷却制成凹凸 生物附着床(1);
(5)脱去模具外壳即成。
7.根据权利要求6所述的制备生物膜污水处理设备的方法，其特征是：所 述的高温成型的温度在230-1200℃。
8.根据权利要求6所述的制备生物膜污水处理设备的方法，其特征是：所 述的冷却控制为强制冷却，冷却时间5-30分钟。
9.根据权利要求6所述的制备生物膜污水处理设备的方法，其特征是：制 造所用的加工设备为滚塑摇摆机。
说明书
生物膜污水处理设备的新材料及其应用
技术领域：
本发明涉及污水处理设备新材料，具体是生物膜污水处理设备的新材料及 其应用。
背景技术：
处理污水的生物膜载体，材料和样式多种多样。目前，广泛使用的生物膜 载体，大都是在容纳污水的容器设备内布设或填充，污水处理容器设备和生物 膜载体是独立分设的，布设起来十分麻烦。
发明内容：
本发明的目的是提供一种生物膜载体与污水处理容器壁合为一体的生物膜 污水处理设备的新材料及其应用。
本发明通过如下技术方案实现：
本发明生物膜污水处理设备的新材料，生物膜载体与污水容器壁合为一体， 分内、中、外三层，内层为凹凸生物附着床，中层为发泡保温强度硬化层，外 层为塑钢保护层，各层的原料配方及各组分用量重量百分比为：
(1)内层凹凸生物附着床：由100%的线性低密度聚乙烯原料颗粒制成;
(2)中层发泡保温强度硬化层：由PE发泡剂、润滑剂、交联剂、活化剂 和经粉碎过80目的滚塑专用低密度聚乙烯经混合配制而成，其中：
PE发泡剂 0.3～0.5%
润滑剂 0.1～0.5%
交联剂 0.5～1%
活化剂 0.5～1%
滚塑专用低密度聚乙烯粉碎料余量;
(3)外层塑钢保护层：由染色剂、抗紫外线剂、阻燃剂和经粉碎过80目 的滚塑专用低密度聚乙烯配剂而成，其中：
染色剂 0.1～0.15%
抗紫外线剂 0.2～0.6%
阻燃剂 0.5～1%
滚塑专用低密度聚乙烯粉碎料余量。
制备时将各层的原料组份分别混合均匀，在被制设备的模具上，一层一层 的叠加粘合而成制造各种生物膜污水处理设备的新材料。
用生物膜污水处理设备新材料制造污水处理设备的方法包括如下工艺步 骤：
(1)制造被制污水处理设备的模具：根据产品用途、结构、外形、安装等 需要，现场制造加工钢制模具，模具即能满足产品用途、结构需要，同时能够 满足加工过程中对高温、冷却的需要，模具设加工观察口一处;
(2)在冷模具状态下，首先添加外部塑料钢保护层原料，高温成型，制成 塑钢保护层;
(3)添加中部发泡保温强度硬化层原料，高温成型，制成发泡保温强度硬 化层;
(4)最后添加内部凹凸生物附着床原料，高温成型后立即冷却制成凹凸 生物附着床;
(5)脱去模具外壳即成。
在制造过程中，要注意高温控制和冷却控制。
所述的高温控制：模具表面火枪数量根据生物膜污水处理设备结构进行布 局，温度循环控制在230-1200℃之间，通过模具观察口观察原料加工情况;
所述的冷却控制：冷却环节在主体第三层加工环节，原料添加后，原料颗 粒在高温条件下微融并在主体内部均匀分布后，立即用冷水对模具喷洒，强制 冷却，冷却时间5-30分钟。
本发明的优点在于：
1.本发明材料可以制造任何生物膜处理污水的设备;
2.本发明材料制造的污水处理容器，其内部已有生物膜载体，不需另外布 设或填充生物膜载体，节约成本，节省劳力;
3.处理效果好，污泥产生量很少，减少清掏次数;
4.产品采用PE塑钢制造，耐冲击、耐腐蚀、钢韧性好。
