申请日2007.07.11
公开(公告)日2008.05.21
IPC分类号C02F1/50
摘要
本实用新型涉及水处理装置。该污水处理器由污水处理容器、进水系统、进药口、排放系统、溢流系统和动力系统组成，容器顶端开有加药口，容器内接入进水管，该进水管引出容器外部分管道接入进水阀和动力阀并由动力系统控制进水，容器底部开有出水口并通过管道连接节流阀、节流器、排放药水阀，在容器内还装有溢水管和水位器。本实用新型结构简单，操作方便，配合二氧化氯以及三氯异氰尿酸消毒剂使用，水处理效果好。
权利要求书

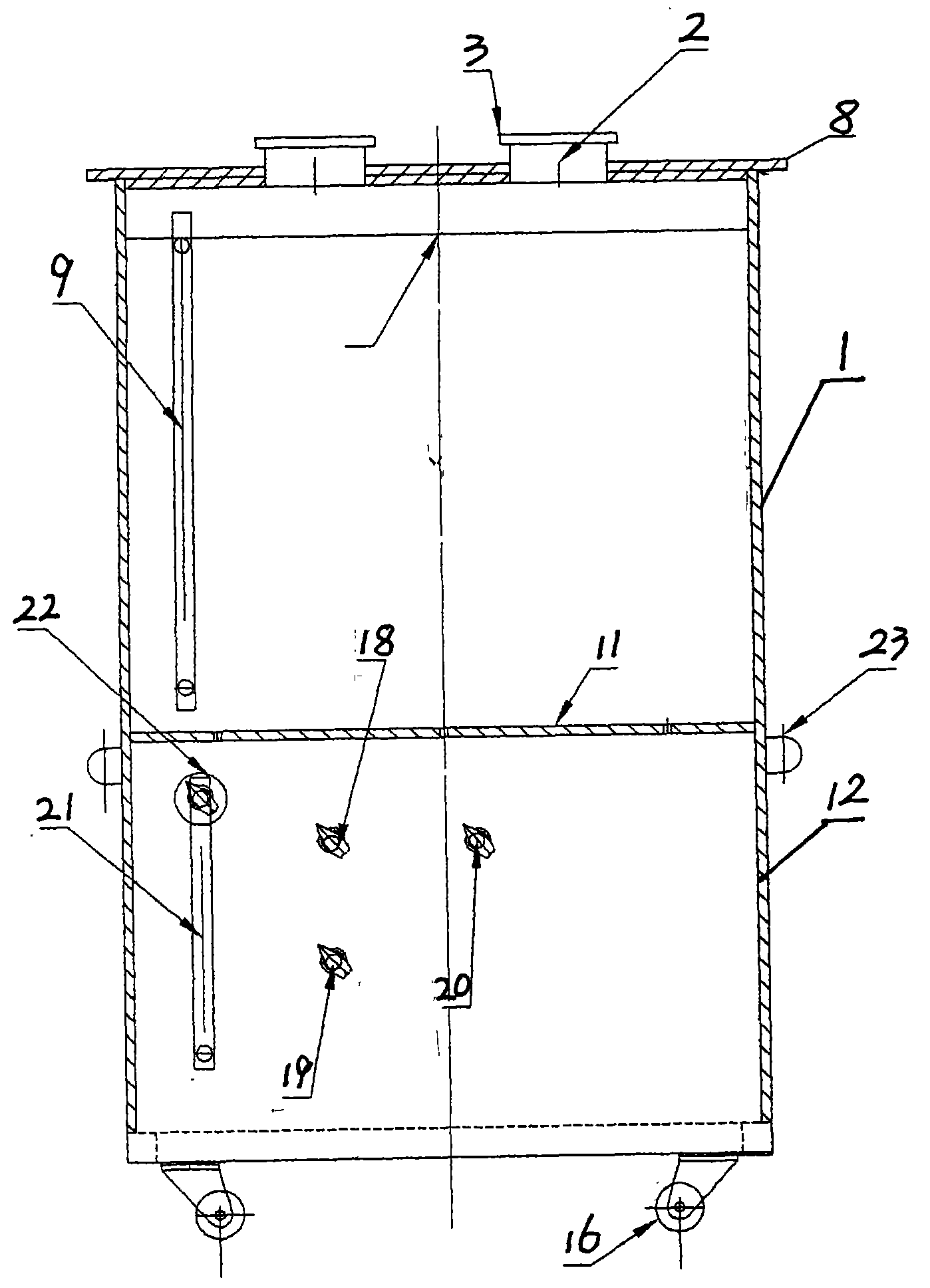

1.一种污水处理器，其特征是由污水处理容器(1)、进水系统、加 药口(2)、排放系统、溢流系统和动力系统组成，容器(1)顶端开有加 药口(2)，容器(1)内接入进水管(7)，该进水管(7)引出容器(1) 外部分管道接入进水阀(20)和动力阀(18)并由动力系统控制进水，容 器(1)底部开有出水口(10)并通过管道连接节流阀(22)、节流器(21)、 排放药水阀(19)，在容器(1)内还装有溢水管(5)和水位器(9)。
2.按照权利要求1所述污水处理器，其特征是由位于上端的容器(1) 部份和位于下端的操控箱(12)组成整体结构，引出容器(1)外的管道 和控制阀门装置在操控箱(12)内，在污水处理器底部装有万向轮(16)。
说明书
一种污水处理器
技术领域：
本实用新型涉及水处理装置，具体是一种对水进行杀菌消毒处理的装 置。
背景技术：
世界卫生组织在2006年发表的一份报告估计，5岁以下儿童中33%以 上的疾病是由环境暴露造成的。报告估计，每年有1300多万人死亡可归因 于可预防的环境原因。腹泻(主要由水资源、住房和土地使用管理不良造 成)是造成死亡的主要疾病。全世界80%的疾病和50%的儿童死亡与饮用 水水质有关。世界卫生组织公布威胁人类健康的十大杀手，不洁饮水位列 其中。在国内，农村地区饮用水水质合格率低依然是肠道传染病发病率居 高不下的重要原因。为了解决水污染和饮用水水质合格率低这一问题，政 府投入大量资金进行改水工程，但收效甚微，所使用的水消毒设备结构复 杂，操作困难，尤其不适合家庭推广使用。
实用新型内容：
本实用新型的目的在于克服现有技术存在的缺陷，提供一种结构简单， 操作方便，尤其是适合配套二氧化氯及三氯异氰尿酸消毒剂使用的污水处 理器。
本实用新型目的实现的方案是：所提供的污水处理器是由污水处理容 器、进水系统、进药口，排放系统、溢流系统和动力系统组成，容器顶端 开有加药口，容器内接入进水管，该进水管引出容器外部分管道接入进水 阀和动力阀并由动力系统控制进水，容器底部开有出水口并通过管道连接 节流阀、节流器、排放药水阀，在容器内还装有溢水管和水位器。
使用时，打开进水阀，通过动力部分将水输进容器内，到达水位后关 闭进水阀。从加药口加入二氧化氯等消毒药。经消毒处理后，容器内的水 经排液系统排放：1、自流工艺：打开排放药水阀，关进水阀，消毒液经流 量阀旋扭控制流量通过流量器流经三通管道，流进污水池;2、正压工艺： 由水泵进入动力阀，关进水阀，进入(水射器)三通，喷出清水同时，虹 吸容器消毒液一起，喷出，进入污水池。
本实用新型结构简单，操作方便，配合采用二氧化氯以及三氯异氰尿 酸消毒剂使用，消毒效果好。
