申请日2007.06.08
公开(公告)日2008.05.14
IPC分类号F26B5/14
摘要
本实用新型属于污泥处理设备技术领域，是一种鼓气式和板框压滤污泥脱水机。它由板框压滤机和鼓气机组成，板框压滤机和鼓气机之间连接总管道，总管道上设置有若干个电动控制阀。本实用新型具有结构简单，制造成本低，脱水率高，自动化高的特点。
权利要求书
1.一种鼓气式和板框压滤污泥脱水机，其特征在于：由板框压滤机和鼓 气机组成，所述板框压滤机和鼓气机之间连接总管道，所述总管道上设置有 若干个电动控制阀。
2.根据权利要求1所述的鼓气式和板框压滤污泥脱水机，其特征在于， 所述板框压滤机与总管道之间连接有阀门。
3.根据权利要求1所述的鼓气式和板框压滤污泥脱水机，其特征在于， 所述鼓气机与总管道之间连接有阀门。
说明书
鼓气式和板框压滤污泥脱水机
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种污泥脱水机。
背景技术
本发明所指的污泥包括城市污水污泥、河道及湖泊清淤污泥，此类污泥的 主要特性一般是有机物含量高、容易腐化发臭、颗粒较细、比重较小、含水 率高、呈胶状结构的亲水性物质。一般要处理的污泥，其含水率在90%以上， 根据以上特点，必须用脱水能力强的机械对其进行脱水。
目前主要用于污泥脱水的装置是板框压滤机。板框压滤机属于间歇式的脱 水装置，其一次能够处理大量的湿污泥，并且能够承受很大的液压，因此脱 水效果好。用板框压滤机压滤后的污泥一般含水率在60%，而此污泥则被压 滤成很大的滤饼并常常粘在滤板的滤布上难以自动脱落。通常的处理方法是 先将这些附着在滤布上的块状污泥滤饼用手工的方法敲落到污泥槽，然后进 行破碎，再送去下一个工序。这种污泥滤饼手工卸载的方法，需要消耗一定 的人力，且处理效率不高，容易造成工厂空间和资源的浪费。
实用新型内容
为了克服现有技术的不足，提供一种结构简单，制造成本低，脱水率高， 自动化高的鼓气式和板框压滤污泥脱水机。

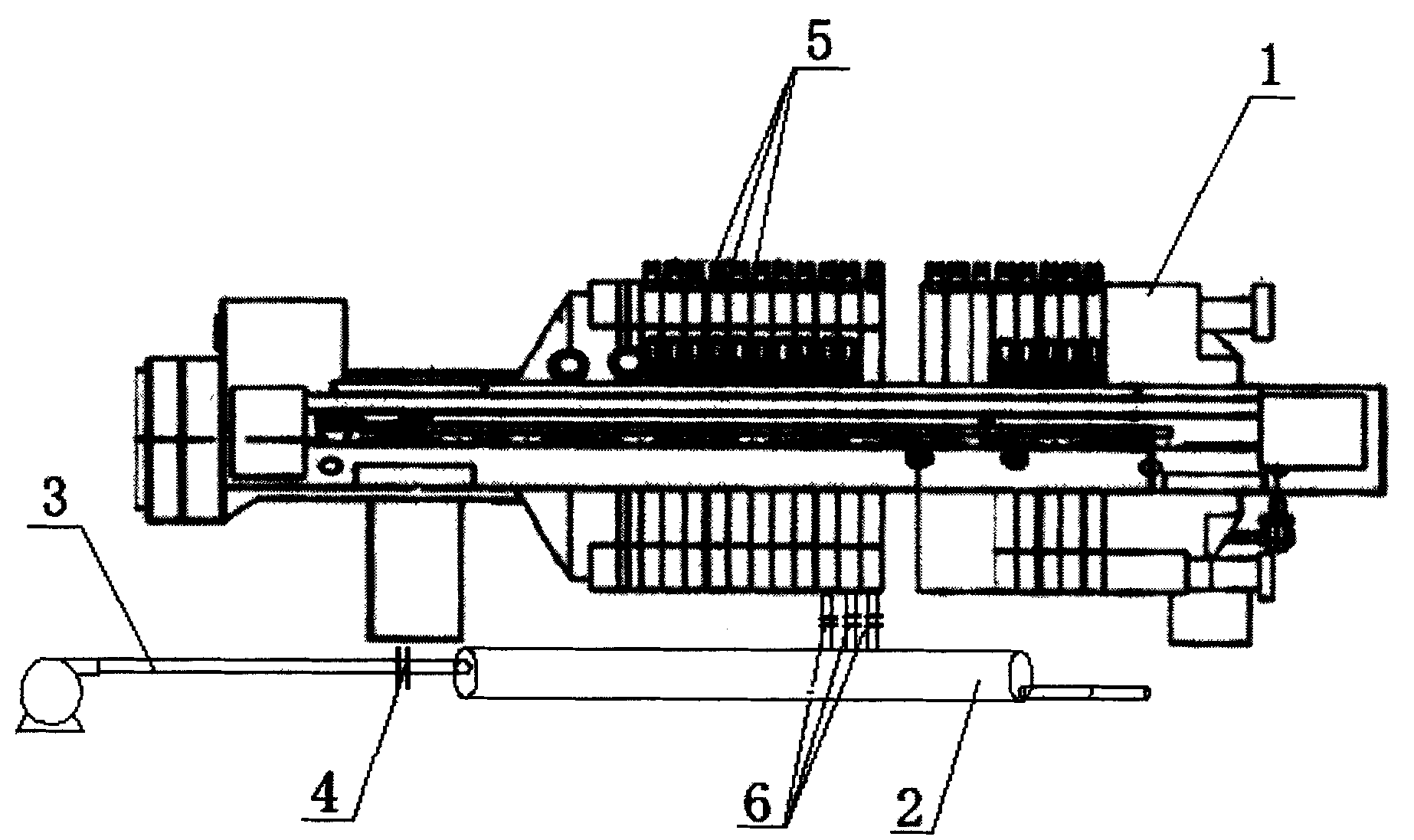

本实用新型是这样实现的：一种鼓气式和板框压滤污泥脱水机，由板框 压滤机和鼓气机组成，所述板框压滤机和鼓气机之间连接总管道，所述总管 道上设置有若干个电动控制阀。
所述板框压滤机与总管道之间连接有阀门。
所述鼓气机与总管道之间连接有阀门。
本实用新型用鼓气机对总管道进行鼓气，在瞬间很大的气压作用下，附 着在滤板上的污泥滤饼被从滤板与滤布之间吹出的风吹下，从而实现了污泥 滤饼从板框压滤机上自动卸载的过程，提高了加工效率，而且成本低。
