申请日2007.07.26
公开(公告)日2008.06.11
IPC分类号C02F1/44
摘要
本实用新型公开了一种医用反渗透水处理设备，其用于医院、制药、食品加工等对水质有较高要求的行业。该水机包括预处理系统、中央膜处理系统和后处理系统，其中中央膜处理系统包括由管路互相连接的精滤器、高压泵和反渗透膜，其结构特点是所述反渗透膜的废水出口连接有一组或一组以上的除菌膜或低除盐膜。本实用新型具有充分利用排放的废水、节约能耗、减少噪音、可同时为多科室提供不同水质要求纯水的优点。
权利要求书
1.一种医用零废水中央膜处理水机，包括预处理系统、中央膜处理系统和 后处理系统，其中中央膜处理系统包括由管路互相连接的精滤器、高压泵和反渗 透膜，其特征是：所述反渗透膜的废水出口连接有一组或一组以上的除菌膜或低 除盐膜。
2.根据权利要求1所述的医用零废水中央膜处理法，其特征是：所述的除 菌膜或低除盐膜为MF膜、UF膜、NF膜或低压RO膜。
3.根据权利要求1所述的医用零废水中央膜处理水机，其特征是：所述的 预处理系统包括由管路互相连接的原水箱、增压泵、FEF滤器、SF软水器和CF 碳滤器。
4.根据权利要求1或2所述的医用零废水中央膜处理水机，其特征是：所 述的反渗透膜、除菌膜或低除盐膜连接有清洗泵。
5.根据权利要求1或2所述的医用零废水中央膜处理水机，其特征是：所 述的废水出口通过调节阀与除菌膜或低除盐膜的进水口相连。
6.根据权利要求1或2所述的医用零废水中央膜处理水机，其特征是：所 述反渗透膜的纯水出口、除菌膜或低除盐膜的纯水出口分别通过纯水箱、输送泵 与后处理系统相连。
说明书
医用零废水中央膜处理水机
技术领域
本实用新型涉及一种医用反渗透水处理设备，其用于医院、制药、食品加工 等对水质有较高要求的行业。
背景技术
用医院用普通自来水、地表水或地下水为原水，通过医用膜处理水机，用适 当的膜法水处理技术处理后，使原水中的某种或多种无机和有机物质得到分离或 吸附，从而按预期的要求获得纯水供给有需求的科室使用。

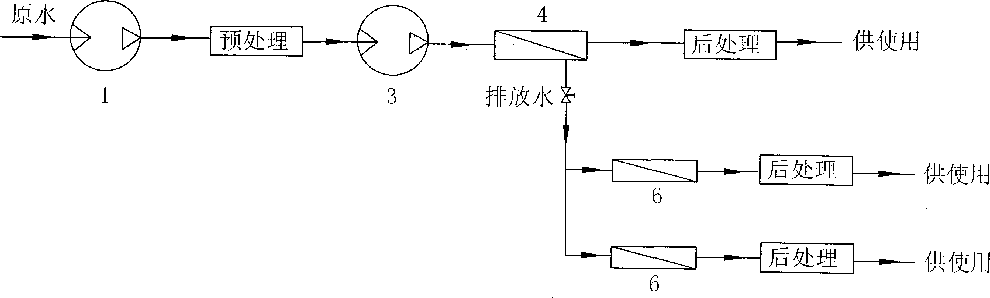

参见图1，这种水机通常由预处理、反渗透和后处理三大系统组成，水机在 制水运行过程中，原水经增压泵1’后进行预处理，然后经高压泵3’提升压力后 进入反渗透膜4’纯化处理，反渗透膜4’一侧的纯水被收集利用，另一侧的废水 则作为废弃物排放。其缺点是对原水的利用率只有50%左右，且因排放侧的水压 较高(通常在1.5MPa以上)，水流在经过终端调节阀排放时，前端的高压突然降 至普通常压，压差ΔP≥1.0MPa，水流突然降压所消耗的功最终以噪音形式予以 释放，这样不仅白白浪费能耗，还产生大量噪音。且该水机只能解决某一科室的 纯水使用需求，如需对多个科室提供纯水，就需安装多套水机。
中国实用新型200420092652.4公开的“医用反渗透水处理设备”由水路系统 的进水管路通过进水阀及高压泵控制与反渗透膜组的进水口相连，反渗透膜组的 纯水出口经水路外接纯水容器，反渗透膜组的浓水(废水)出口经另一水路接回 水及排水单元。采用的即是上述水机和水处理方法，存在原水利用率低、噪音大、 只能单套使用的问题。
发明内容
本实用新型所要解决的技术问题是提供一种充分利用排放的废水、节约能 耗、减少噪音、可同时为多科室提供不同水质要求纯水的医用零废水中央膜处理 水机。
本实用新型解决上述问题所采用的技术方法是：该水机包括预处理系统、中 央膜处理系统和后处理系统，其中中央膜处理系统包括由管路互相连接的精滤 器、高压泵和反渗透膜，其结构特点是所述反渗透膜的废水出口连接有一组或一 组以上的除菌膜或低除盐膜。
本实用新型所述的除菌膜或低除盐膜为MF膜、UF膜、NF膜或低压RO膜。
本实用新型所述的预处理系统包括由管路互相连接的原水箱、增压泵、FEF 滤器、SF软水器和CF碳滤器。
本实用新型所述的反渗透膜、除菌膜或低除盐膜连接有清洗泵。
本实用新型所述的废水出口通过调节阀与除菌膜或低除盐膜的进水口相连。
本实用新型所述反渗透膜的纯水出口、除菌膜或低除盐膜的纯水出口分别通 过纯水箱、输送泵与后处理系统相连。
本实用新型与现有技术相比，具有以下有益效果：
1、该水机采用反渗透膜和一组或一组以上的除菌膜或低除盐膜，利用不同 膜之间的工作压差异，使本需多台膜法水处理设备才能实现的功能用一套设备就 能完成，节约了设备投资成本和运行成本。以某医院为实例，该医院按设计要求 有六个科室需要提供各自不同水质要求的纯水，按常规配置，各科室均需购置一 套能够满足自身要求的水机，六套水机所需设备投资的费用经核算至少为133 力元，采用了本水机，设备费用降为50万元，设备连同纯水输送管路总投资成 本不足100万元，其原因就是将原本六套小装置集约成了一套大装置，各配件同 等放大后的实际参照成本远低于六套小装置的综合成本。
2、在使用一套设备的情况下，不需增加任何能耗，单用本是废水侧的剩余 压力即可将原本只能排放的废水处理成为另一种或多种高质量的产品水，做到废 水零排放，实现变废为宝，物尽其用。这种设计将原本经反渗透膜排放出来的废 水再经一组或一组以上的除菌膜或低除盐膜处理，反渗透膜的主要功能是去除离 子，除菌膜或低除盐膜的功能主要是去除菌体等有机物，反渗透膜的工作压力要 求较高，除菌膜或低除盐膜膜的工作压力要求较低，反渗透膜的废水剩余压力足 以满足除菌膜或低除盐膜工作运行所需的压力。
3、采用该水机，调节阀两端的绝对压差几乎趋于零，从而使调节阀所产生 的噪音也趋于零，另外该水机通常布置于地下室等隐蔽位置，也使使用科室远离 了水机噪音的困扰。
4、减少机房的使用面积，以医院实例为证，若采用六套科室单用实际，总 面积至少需要105M2，且水机必须占用科室内的较大空间，采用这种水机使用的 是裙房，且面积只需40M2即可。
5、水机总体运行和纯水生产成本平均可降低50%以上，以下附表为某医院 纯水供应系统设备投资及运行成本的比较，从该表可清楚地看出，使用该水机， 其年运行费用不足科室单用水机的一半。
