申请日2006.08.09
公开(公告)日2007.11.07
IPC分类号H02G1/00
摘要
交联电缆进水的除水处理装置，被截取的进水电缆，其特征在于进水电缆的两截取头部分别安装前、后密封头套，后密封头套连接除水管和通气管，通气管有甲阀门，除水管连接乙阀门，乙阀门后连接溢水罐，溢水罐底部连接丙阀门，溢水罐侧壁连接丁阀门，丁阀门后连接三通接管，三通接管分别连接真空泵和真空表阀门，真空表阀门连接真空表，在前密封头套的前端连接干燥气体发生源。本装置属于电力抢救设备，主要用于埋在地下交联聚乙烯绝缘电力电缆进水时，采用本装置除水，能使已有进水电缆“起死回生”。
权利要求书
1、交联电缆进水的除水处理装置，被截取的进水电缆，其特征在 于进水电缆(2)的两截取头部分别安装前、后密封头套(5、51)，后 密封头套(51)连接除水管(20)和通气管(21)，通气管(21)有甲 阀门(6)，除水管(20)连接乙阀门(7)，乙阀门(7)后连接溢水罐 (8)，溢水罐(8)底部连接丙阀门(9)，溢水罐(8)侧壁连接丁阀门 (10)，丁阀门(10)后连接三通接管(11)，三通接管(11)分别连接 真空泵(12)和真空表阀门(13)，真空表阀门(13)连接真空表(14)， 在前密封头套(5)的前端连接干燥气体发生源。
2、如权利要求1所述的交联电缆进水的除水处理装置，其特征在 于所述的干燥气体发生源是氮气瓶(25)，氮气瓶(25)连接空气干燥 器(24)或者电加热器，空气干燥器或者电加热器连接前置阀门(1)， 前置阀门(1)经管子(23)连接前密封头套(5)。
3、如权利要求1所述的交联电缆进水的除水处理装置，其特征在 于前密封头套(5)和后密封头套(51)与电缆(2)之间有自粘性橡胶 带(4)。
4、如权利要求1或3所述的交联电缆进水的除水处理装置，其特 征在于前密封头套(5)和后密封头套(51)是透明材料所制成。
5、如权利要求4所述的交联电缆进水的除水处理装置，其特征在 于所述的透明材料是玻璃或者有机玻璃。
6、如权利要求1所述的交联电缆进水的除水处理装置，其特征在 于溢水罐(8)是透明材料所制成，溢水罐由罐体(81)，罐体下有支撑 脚(82)，底部有放水管(83)，上部有进水管(84)和出水管(85)， 顶部有盖(86)。
7、如权利要求1所述的交联电缆进水的除水处理装置，其特征在 于阀门(6、7、9、10、13)是透明材料所制成。
8、如权利要求2所述的交联电缆进水的除水处理装置，其特征在 于所述的空气干燥器(24)是在器体的底部有底脚(243)，器体内有上、 下夹板(245、242)，两夹板之间放变色硅胶(241)，器壁中有进气管 (244)和出气管(246)，器体顶部有盖(247)和密封圈(248)。
9、如权利要求1所述的交联电缆进水的除水处理装置，其特征在 于所述的干燥气体发生源是氮气瓶(25)，氮气瓶(25)连接减压阀(26)， 减压阀(26)连接前置阀门(1)，前置阀门(1)连接加热器(27)，加 热器(27)经管子(23)连接前密封头套(5)。
说明书
交联电缆进水的除水处理装置
技术领域
本实用新型涉及交联电缆进水的除水处理装置，主要用于地下电缆进水 的紧急处理，属于电力设施的抢救设备。
背景技术
交联聚乙烯绝缘电力电缆在电力系统中得到广泛应用。由于交联聚乙烯 绝缘电缆通常埋设于地下，当使用中的各种原因，例如：施工中电缆的密封 不良;或者中间接头故障后处理不及时;或被坚硬物刺破塑料护套;以及天 气原因，自然灾害，或人为破坏等，其地下水或有潮气体就会从电缆的破损 处进入到电缆内，导致电缆进水。进水后的电缆，特别是一些有电介质或受 污染的水侵入电缆绝缘内，如不及时排除水份，严重的会立即发生爆炸，也 有的假如电缆仍正常运行，但是，这些电缆内的水份在高电场的长期作用下， 容易产生水树枝现象，即在绝缘上形成树枝状放电，最后导致绝缘层击穿， 电缆损坏。已有技术当查出电缆进水后，采用废除进水电缆，截断换新的办 法，埋设在地下的电缆有时需要挖出来，锯掉进水电缆，锯一段，看一看， 如有水继续锯，直至锯到没有水份电缆为止，不仅花费大量的人力和延长抢 修时间，而且电缆很贵，每米长的价格在上百元到几千元，经济损失也很大。
发明内容
本实用新型的目的是为了克服已有技术的缺点，提供一种电缆仍处于原 地，对电缆内水份进行排除、干燥，恢复正常使用，浪费少，花钱省，时间 短的交联电缆进水的除水处理装置。
本实用新型交联电缆进水的除水处理装置的技术方案是：被截取的进水 电缆，其特征在于进水电缆的两截取头部分别安装前、后密封头套，后密封 头套连接除水管和通气管，通气管有甲阀门，除水管连接乙阀门，乙阀门后 连接溢水罐，溢水罐底部连接丙阀门，溢水罐侧壁连接丁阀门，丁阀门后连 接三通接管，三通接管分别连接真空泵和真空表阀门，真空表阀门连接真空 表，在前密封头套的前端连接干燥气体发生源。

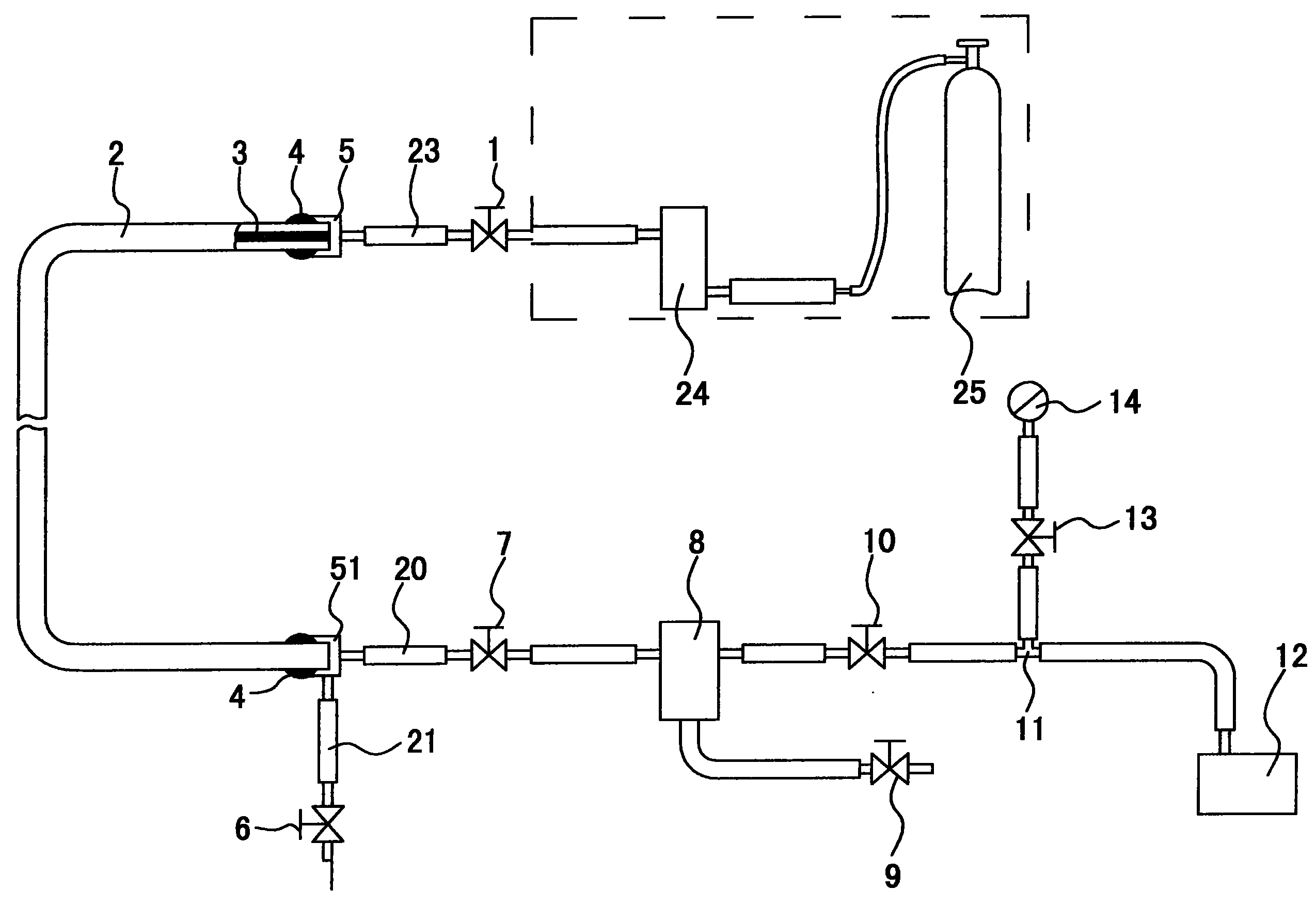

本实用新型交联电缆进水的除水处理装置，根据电缆进水的位置，第一 步采用真空负压抽水法，吸出电缆内部的水份。首先对进水电缆截取，在截 取(有的是电缆接头)电缆两头安装上密封头套，再连接上各阀门，溢水罐、 真空泵和真空表，而后开动真空泵进行真空负压抽取电缆内水份。真空负压 抽水后，电缆中还会有潮气，第二步再在前端通入干燥气源，后面继续真空 负压抽气，排除电缆中水份和潮气，保证恢复电力电缆的原有质量，重新可 靠安全地运行，应用本装置可减少大量电力电缆的浪费，节省人工、时间， 减轻经济损失。
