申请日2006.07.28
公开(公告)日2007.05.09
IPC分类号F03C1/007
摘要
本发明涉及一种微型无能耗废水自动回收装置，包括主动力机构、主控制机构和微型自来水动力输出装置，其特征在于：主动力机构包括外壳体和置于其内并将外壳体分为上、下两主腔体的主动力活塞;主控制机构包括主壳体和置于其内的主控制活塞。所述的微型自来水动力输出装置包括动力机构和控制机构，动力机构包括外壳和置于其内并将外壳分为上、下两腔体的动力活塞;控制机构，包括壳体和置于其内的控制活塞。本发明利用自来水的重力做功，不消耗现有的电能等可利用能源。在使用自来水时，就可以把废水自动回收到高处，不需附加任何其它操作，实现废水的无意识自动回收。一体化连接解决了水的密封问题，完全无自来水外漏且废水不会进入自来水中。
权利要求书
1、一种微型无能耗废水自动回收装置，包括主动力机构、主控制机构和微 型自来水动力输出装置，其特征在于：
a、主动力机构包括外壳体和置于其内并将外壳体分为上、下两主腔体的 主动力活塞;
b、主控制机构包括主壳体和置于其内的主控制活塞，主控制活塞沿截面方 向开有左、右两根水道，主控制机构左、右两边各连有一根三通水管，下部连 有两根三通水管;
c、所述的微型自来水动力输出装置包括动力机构和控制机构，动力机构包 括外壳和置于其内并将外壳分为上、下两腔体的动力活塞，动力输出杆上端穿过 外壳底部与动力活塞连接，下端穿过外壳体顶部与主动力活塞连接;控制机构， 包括壳体和置于其内的控制活塞，控制活塞沿截面方向开有上、下两根水道，水 道左边装有一根三通出水管，右边装有一根上端口与下水道口相对应而下端连通 上腔体的出水管和一根上端口连通壳体侧面上部而下端部连通外壳下端出水口 的出水管，壳体右边装有一根三通进水管，粗导杆上端连控制活塞底部，下端插 入上腔体内，与穿过动力活塞的一对细导杆连接，一根进水管上端口连通壳体顶 部，下端口连通外壳底部进水口。
2、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：主 控制机构右边的一根三通水管一端口连通主动力机构上主腔体，一端口连通主壳 体右端，另一端口与左水道上端口上相对应，主控制机构左边的一根三通水管一 端口连通主动力机构下主腔体，一端口连通主壳体左端，另一端口与右水道上端 口相对应，主控制机构下部的一根三通水管一端口连集水池，另两端口分别与左、 右两水道口相对应，另一根三通水管一端口连储水池，另两端口分别连通主控制 机构主壳体下部左、右两边。
3、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：上、 下两水道左边装有的一根三通出水管，一端口连自来水管，上、下端口分别与两 水道口相对应。
4、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：壳 体右边装有的一根三通进水管，一端口连自来水管，上端口连通壳体侧面上部， 下端口连通壳体侧面底部。
5、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：主 控制活塞、控制活塞边缘开有一防止控制活塞上下往复运动时旋转的凹槽。
6、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：动 力输出杆与外壳底部连接处、与外壳体顶部连接处加有水封，细导杆与动力活塞 连接处加有水封。
7、根据权利要求1所述的微型无能耗废水自动回收装置，其特征在于：两 根细导杆下端部各装有一封帽。
说明书
微型无能耗废水自动回收装置
技术领域
本发明涉及一种微型无能耗废水自动回收装置。
技术背景
“十一五”规划提出要建设资源节约型社会，人们想到了家庭废水的回收和 二次利用(如把洗脸、洗衣、洗澡等废水抽到高处用以冲座便器)，但是，目前 皆是用电动机抽水，这样虽节约了用水却浪费了电能，更重要的是每次把用过的 少量废水抽到高处都要分别开启和关闭电源一次，使用很不方便。
发明内容
本发明目的是针对现存的缺陷，给人们提供一种家庭在正常使用自来水时把 废水如洗衣、洗澡、洗脸等废水自动泵到高处的储水池中以备冲便等使用，实现 无能耗废水回收二次利用，或用在工厂水循环的具有不需要使用现有电能等可利 用能源、实现自动控制、结构一体化的微型无能耗废水自动回收装置。

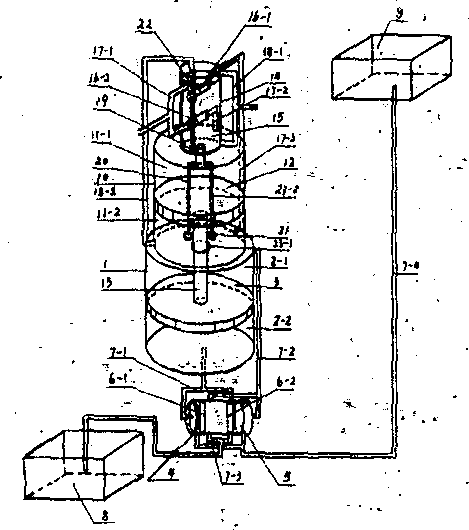

本发明包括主动力机构、主控制机构和微型自来水动力输出装置，其特征在 于：
a、主动力机构包括外壳体和置于其内并将外壳体分为上、下两主腔体的 主动力活塞;
b、主控制机构包括主壳体和置于其内的主控制活塞，主控制活塞沿截面方 向开有左、右两根水道，主控制机构左、右两边各连有一根三通水管，下部连 有两根三通水管;
c、所述的微型自来水动力输出装置包括动力机构和控制机构，动力机构包 括外壳和置于其内并将外壳分为上、下两腔体的动力活塞，动力输出杆上端穿过 外壳底部与动力活塞连接，下端穿过外壳体顶部与主动力活塞连接;控制机构， 包括壳体和置于其内的控制活塞，控制活塞沿截面方向开有上、下两根水道，水 道左边装有一根三通出水管，右边装有一根上端口与下水道口相对应而下端连通 上腔体的出水管和一根上端口连通壳体侧面上部而下端部连通外壳下端出水口 的出水管，壳体右边装有一根三通进水管，粗导杆上端连控制活塞底部，下端插 入上腔体内，与穿过动力活塞的一对细导杆连接，一根进水管上端口连通壳体顶 部，下端口连通外壳底部进水口。
主控制机构右边的一根三通水管一端口连通主动力机构上主腔体，一端口连 通主壳体右端，另一端口与左水道上端口上相对应，主控制机构左边的一根三通 水管一端口连通主动力机构下主腔体，一端口连通主壳体左端，另一端口与右水 道上端口相对应，主控制机构下部的一根三通水管一端口连集水池，另两端口分 别与左、右两水道口相对应，另一根三通水管一端口连储水池，另两端口分别连 通主控制机构主壳体下部左、右两边。
上、下两水道左边装有的一根三通出水管，一端口连自来水管，上、下端口 分别与两水道口相对应。
壳体右边装有的一根三通进水管，一端口连自来水管，上端口连通壳体侧面 上部，下端口连通壳体侧面底部。
主控制活塞、控制活塞边缘开有一防止控制活塞上下往复运动时旋转的凹 槽。
动力输出杆与外壳底部连接处、与外壳体顶部连接处加有水封，细导杆与 动力活塞连接处加有水封。
两根细导杆下端部各装有一封帽。
发明的效果
1、本发明利用自来水的重力做功，不消耗现有的电能等可利用能源。
2、在使用自来水时，就可以把废水自动回收到高处，不需附加任何其它操 作，实现废水的无意识自动回收。
3、一体化连接解决了水的密封问题，完全无自来水外漏，且废水不会进入 自来水中。
4、在使用自来水时，自来水在流速慢、流量小的情况下即可把废水抽到高 处，且效率高。
