申请日2006.03.21
公开(公告)日2007.04.18
IPC分类号F28D7/00
摘要
一种高温工业污水余热利用装置，由箱体、热交换管组成，其特征在于：在箱体中间有一隔板，两端为污水流通室，隔板一端有一孔，箱体两端设有箱盖，两污水流通室之间装有热交换管，管端都与污水流通室相通，箱体一端上、下污水流通室装有污水出水管及污水进水管，在污水出水管旁的箱体上、装有自来水进水管及出水管，它与上、下箱体相通，各水管上都有温度计。本实用新型解决了目前我国的印染行业，在其生产过程中产生的高温污水都白白流失，既不利治污，又浪费能源之不足，具有投资少、收效快、占地小、操作简便、不需专人管理、生产工艺简单等优点。
权利要求书

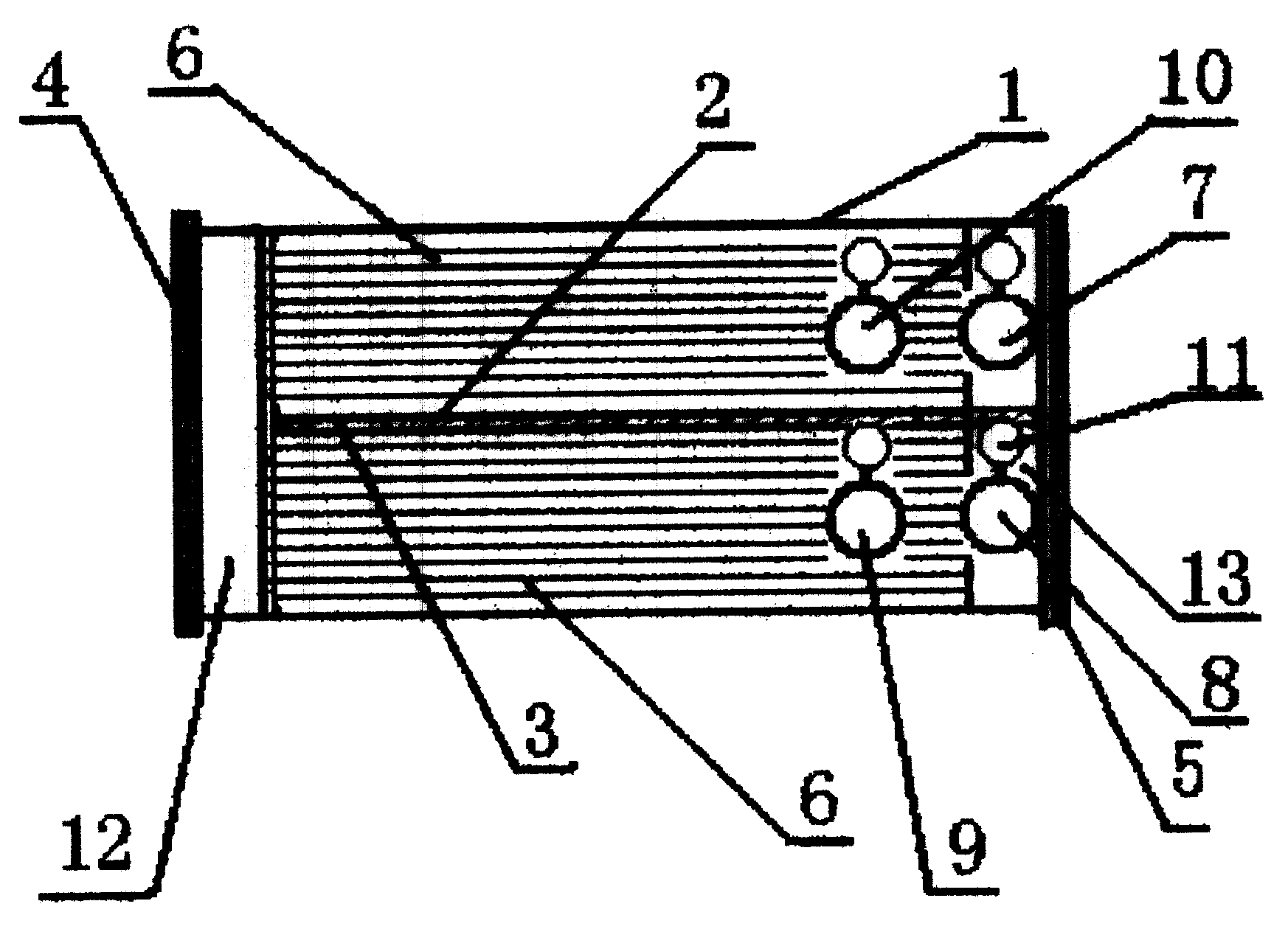

1，一种高温工业污水余热利用装置，由箱体、热交换管组成， 其特征在于：在箱体(1)中间有一隔板(2)，两端为污水流通 室(12)(13)，隔板一端有一孔(3)，箱体两端设有箱盖(4) (5)，两污水流通室之间装有热交换管(6)，管端都与污水流通 室相通，箱体一端上、下污水流通室装有污水出水管(7)及污 水进水管(8)，在污水出水管旁的箱体上装有自来水进水管(10) 及出水管，它与上、下箱体相通，各水管上都有温度计(11)。
说明书
高温工业污水余热利用装置
技术领域
本实用新型涉及机械领域，具体地说是一种高温污水余热利用的 装置。
背景技术
目前我国的印染行业，退煮漂、丝光机、染色机、水洗机在其生 产过程中会产生大量高温污水，而污水温度在85℃～52℃之间，生物 治污的水温需在30℃以下，目前高温污水的热能都白自流失，高温 污水既不利治污，又浪费能源。
发明内容
本实用新型的目的在于克服上述之不足，提供一种余热利用装置，能 将高温污水温度降至30℃以下，将自来水温度提高到25℃～60℃。 本实用新型目的的技术解决方案：一种高温工业污水余热利用装置， 由箱体、热交换管组成。其特征在于：在箱体中间有一隔板，两端为 污水流通室，隔板一端有一孔，为自来水流出孔。两污水流通室之间 装有热交换管，管端都与污水流通室相通，箱体一端上面污水流通室 装有污水出水管，下面污水流通室装有污水进水管，在污水出水管旁 的箱体上装有自来水进水管，它与上箱体相通，在污水进水管旁的箱 体上装有自来水出水管，各水管上都有温度计，以观察各水管水温， 调整高温污水和自来水流量，以保证余热充分利用。在箱体两端设有 箱盖，便于打开，利于对污水管清洗。
