申请日2005.11.22
公开(公告)日2007.03.28
IPC分类号G01F11/00
摘要
本实用新型属于计量器具，涉及一种容积式污水流量计，其特征在于：进水口在箱体上部，排水口在箱体下部，进水管一端固定在箱体上部，另一端与三联通分水管、分水管转动臂相连接，进水管与三联通分水管为滑动配合，三联通分水管与分水管转动臂为静配合。重心轴支架下部固定在箱体底面上，上部装有重心轴为静配合，容积式盛水斗侧面装有插式轴套与盛水斗静配合，将插式轴套插入重心轴上为滑动配合，箱体一侧装有数码计数器，数码计数器通过数码计数器拉杆与分水管转动臂连接。该流量计靠重心作用力来启动和运行，机械部件离污水表面有一定距离，因此具有节能、设计合理、结构简单、计量准确、运行可靠、使用方便、维修容易等特点。
权利要求书

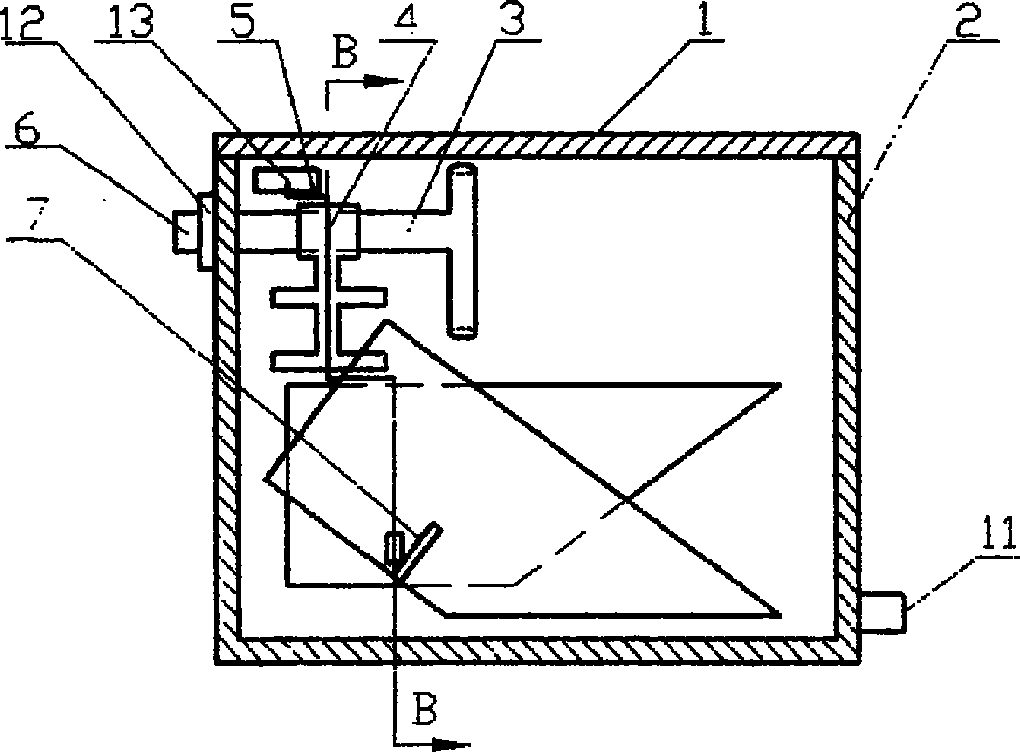

1.一种容积式污水流量计，是由箱盖(1)、箱体(2)、三联通分水管(3)、 分水管转动臂(4)、数码计数器(5)、进水管(6)、插式轴套(7)、重心轴(8)、 容积式漏水斗(9)、重心轴支架(10)、排水口(11)、被丝帽(12)、计数器 拉杆(13)组成的，其特征在于：进水管(6)在箱体(2)的上部，排水口(11) 在箱体(2)的下部，进水管(6)一端用被丝帽(12)固定在箱体(2)上， 另一端与三联通分水管(3)相连接为滑动配合，三联通分水管(3)和分水管 转动臂(4)相连接为静配合，重心轴支架(10)下部固定在箱体(2)的底面 上，上部与重心轴(8)为静配合，容积式盛水斗(9)两侧装有插式轴套(7) 为静配合，插式轴套(7)插入重心轴(8)上为滑动配合，箱体(2)的一侧 装有数码计数器(5)，数码计数器(5)通过计数器拉杆(13)与分水管转动 臂(4)连接。
说明书
容积式污水流量计
技术领域 本实用新型涉及一种容积式污水流量计。
背景技术 中国实用新型专利00212773.3公开的污水流量计由于它的运行部件 都是在污水中，另外由于浮力有限，运行一个时期后导致进水和出水阀门无法 开启，无法正常工作。
发明内容 本实用新型的目的是为污水计量提供一种运行可靠，机械结构简单， 计量准确，维修方便的污水计量器具。
本实用新型的内容简述：
容积式污水流量计是由：箱盖、箱体、三联通分水管、分水管转动臂、数 码计数器、计数器拉杆、进水管、插式轴套、重心轴、重心轴支架、容积式盛 水斗、排水口、被丝帽组成的。其特征在于进水口在箱体上部，排水口在箱体 下部，进水管的一端用被丝帽固定在箱体上，另一端与三联通分水管相连接为 滑动配合，三联通分水管与分水管转动臂相连接为静配合，重心轴支架下部固 定在箱体底面上，上部与重心轴连接为静配合，容积盛水斗两侧面装入插式轴 套为静配合。插式轴套插入重心轴上为滑动配合。箱体的一侧装有数码计数器， 通过计数器连杆与分水转动臂连接，箱盖在箱体的上部。
工作原理：污水流入进水管通过三联通左分水管进入左盛水斗容器，当污 水达到设定的容量时，容积盛水斗在重力的作用下盛水斗上张，污水自动下泄 流入箱体下面并从排水口流出。在容积盛水斗上张的同时，水斗的作用力拨动 了分水管转动臂带动了三联通分水管向右倾斜，污水流入右侧盛水斗，当污水 达到设定的容量时容积盛水斗上张，污水自动下泄，流入箱体下面并从排水口 流出，容积盛水斗每上张一次，就拨动分水管转动臂带动数码计数器一次。依 次反复工作，达到污水的排放，完成计量任务。
本实用新型的有益效果是：该流量计由于机械部件都在污水的上部，而且 离污水的表面有一定的距离，靠重力来启动和运行，因此具有设计合理，结构 简单，计量准确，运行可靠，使用方便，维修容易等优点。
