申请日2005.09.29
公开(公告)日2006.03.08
IPC分类号E03C1/12; G05D9/00; E03D1/01
摘要
本发明涉及一种废水利用装置，特别是一种利用废水自动给坐便水箱供水的装置，是家庭卫生间内首选的节水装置，也适于宾馆、酒店的卫生间内装用。它是由一个接收废水的废水储水箱和一个无水自动添加水满自停的控制机构组成，其所述的废水储水箱的出口端通过连接管件与控制机构的止回阀相连，控制机构的输出端通过管路与坐便水箱的进水口相连。与现有技术相比，能把日常生活洗涤用过的废水基本都能二次利用，其节水效果明显达50%-70%;并安装容易不占用有效空间、使用方便、性能稳定可靠安全，除定期清洗过滤网外，基本不用维修，使用放心，一旦推广应用将有显著的经济和社会效益。
权利要求书

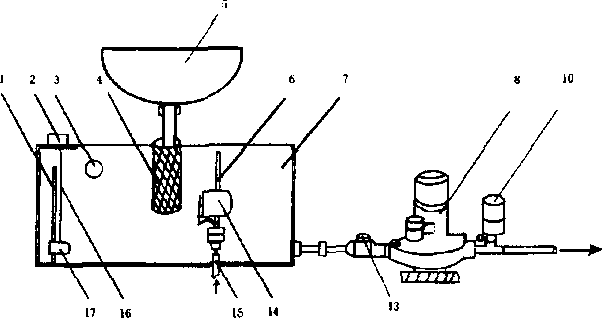

1、利用废水自动给坐便水箱供水的装置，特征在于它是由一个接收 废水的废水储水箱(7)和一个无水自动添加水满自停的控制机构组成， 其所述的废水储水箱(7)的出口端通过连接管件与控制机构的止回阀(13) 相连，控制机构的输出端通过管路(9)与坐便水箱的进水口相连。
2、根据权利要求1所述的利用废水自动给坐便水箱供水的装置，其 特征在于所述的控制机构包括一端设有止回阀(13)的自吸自动增压泵 (8)，另一端设有当水压不足时能自动开机，水压达到设定压力时自动停 机的自动压力开关(10)。
3、根据权利要求1所述的利用废水自动给坐便水箱供水的装置，其 特征在于所述的废水储水箱(7)，设于卫生间洗脸盆(5)的下水口下边， 其一侧壁上设有溢流口(3)，并与下水道相连，其内的浮子滑杆(6)上 设有水位浮子(14)，水位浮子(14)通过其下的杠杆来控制自来水管(15) 上端的逆止阀的开与关。
4、根据权利要求1所述的利用废水自动给坐便水箱供水的装置，其 特征在于所述的废水储水箱(7)内还设有一个安全保护装置，它包括一 个液位开关，通过拉线(16)与设在沿浮球滑杆(1)上下滑动的浮球(17) 的上端相连。
5、根据权利要求1所述的利用废水自动给坐便水箱供水的装置，其 特征在于所述的所述的洗脸盆(5)的下水口端设有过滤网(4)。
6、根据权利要求1所述的利用废水自动给坐便水箱供水的装置，其 特征在于所述的所述的废水储水箱(7)的容积大于坐便水箱的容积。
7、一种利用废水自动给坐便水箱供水的装置，其特征在于是由废水 储水箱(7)，其出口端通过阀门(11)、三通(12)与控制机构的止回阀 (13)相连，控制机构的自动压力开关(10)端通过三通(12)与坐便水 箱的进水口相连;所述的输入端三通(12)的另一端通过阀门(11)与浴 池的下水口相连;设于自动压力开关(10)端的三通(12)的另一端通过 阀门(11)与洗脸盆(5)下的三通相连。
说明书
利用废水自动给坐便水箱供水的装置
技术领域
本发明涉及一种废水利用装置，特别是一种利用废水自动给坐便水箱 供水的装置，是家庭卫生间内首选的节水装置，也适于宾馆、酒店的卫生 间内装用。
背景技术
水是人类生存和发展国民经济必不可少的重要能源之一，随着工农业 的高速发展，能源消耗也随之迅猛增加，致使诸如石油、水、电、煤等能 源短缺的问题也日益突出，并将成为制约国民经济发展的重要因素，基于 上述原因，诸如节水器具、节电器具、节油等一些高效节能的产品相继问 世，为各种能源短缺发挥了积极作用。然而令人遗憾的是人们在日常生活 用水上仍然存在着严重的浪费现象，到目前为止尚未解决，据国家有关部 门统计的数据表明，全国有3亿多个家庭，其中城市人口占65%，仅以卫 生间用水测算为例，使用冲水坐便的有1.8亿多，每年要白白冲掉300多 个中等自来水厂生产的水量，加之每年居民小区的不断开发，其耗水还在 急剧上升，这不仅是一种严重的能源浪费，而且使本来就严重短缺的饮水 资源，更是雪上加霜。正因为如此，国家有关部门在提倡节约用水，唤起 人们节水意识的同时，还号召自来水的二次利用，但是到目前为止，尚未 见到有成功解决的报导。
发明内容
本发明的目的在于提供一种把洗脸、衣、菜以及洗浴等日常生活，洗 涤用过的自来水，收集在一起储存起来，通过控制机构和管路自动给坐便 水箱供水的装置;并且性能稳定安全，可靠、节省能源效果好，实施容易， 利于推广应用，具有明显的经济效益和社会效益的自动给坐便水箱供水的 装置。
本发明的另一个目的在于提供一种安装容易，不占用有效空间，无水 自动添加水满和停水自闭，使用方便，不用人工看管的利用废水自动给坐 便水箱供水的装置。
本发明的目的是通过如下的技术方案实现的：它是由一个接收废水的 废水储水箱和一个无水自动添加水满自停的控制机构组成，其所述的废水 储水箱的出口端通过连接管件与控制机构的止回阀相连，控制机构的输出 端通过管路与坐便水箱的进水口相连。
所述的控制机构包括一端设有止回阀的自吸自动增压泵，另一端设有 当水压不足时能自动开机，水压达到设定压力时自动停机的自动压力开 关。
所述的废水储水箱，设于卫生间洗脸盆的下水口下边，其一侧壁上设 有溢流口，并与下水道相连，其内的浮子滑杆上设有水位浮子，水位浮子 通过其下的杠杆来控制自来水管上端的逆止阀的开与关。
所述的废水储水箱内还设有一个安全保护装置，它包括一个液位开 关，通过拉线与设在沿浮球滑杆上下滑动的浮球上端相连。
所述的洗脸盆的下水口端设有过滤网。
所述的废水储水箱的容积大于坐便水箱的容积。
所述的利用废水自动给坐便水箱供水的装置是由废水储水箱，其出口 端通过阀门、三通与控制机构的止回阀相连，控制机构的自动压力开关端 通过三通与坐便水箱的进水口相连;所述的输入端三通的另一端通过阀门 与浴池的下水口相连;设于自动压力开关端的三通的另一端通过阀门与洗 脸盆下的三通相连。
本发明与现有技术相比，由于采用废水储水箱、置于洗脸盆下、洗脸 盆的下水端设置过滤网及其无水自动添加水满自停的控制机构;加之又把 洗澡废水收集来等系列技术措施，还设有停水自动切断电源的安全保护装 置，并经试验证明，能把日常生活洗涤用过的废水基本都能二次利用，其 节水效果明显达50%-70%;并安装容易不占用有效空间、使用方便、性能 稳定可靠安全，除定期清洗过滤网外，基本不用维修，使用放心，一旦推 广应用将有显著的经济和社会效益。
