申请日2005.12.23
公开(公告)日2007.08.08
IPC分类号C02F5/00
摘要
一种水池中离子板水处理器。长方体形前后相对面为百页窗结构，左右二侧面安装能抽动的薄金属阴极板，在二阴极板居中平行设置板状阳极。阳极通过绝缘条垂直安装于百页窗结构内侧。阳极与阴极板分别与电源控制器的正负输出端相电气连接。该水处理器能由二台或二台以上并联连接。本实用新型直接安装于回水池中，安装和维护不需停产。安装和维护方便，节约了闸阀、法兰、弯头管道、密封件等材料，长效稳定，具有净水、降水质硬度、防垢、除垢、灭菌、灭藻功能，且节能无污染。
权利要求书

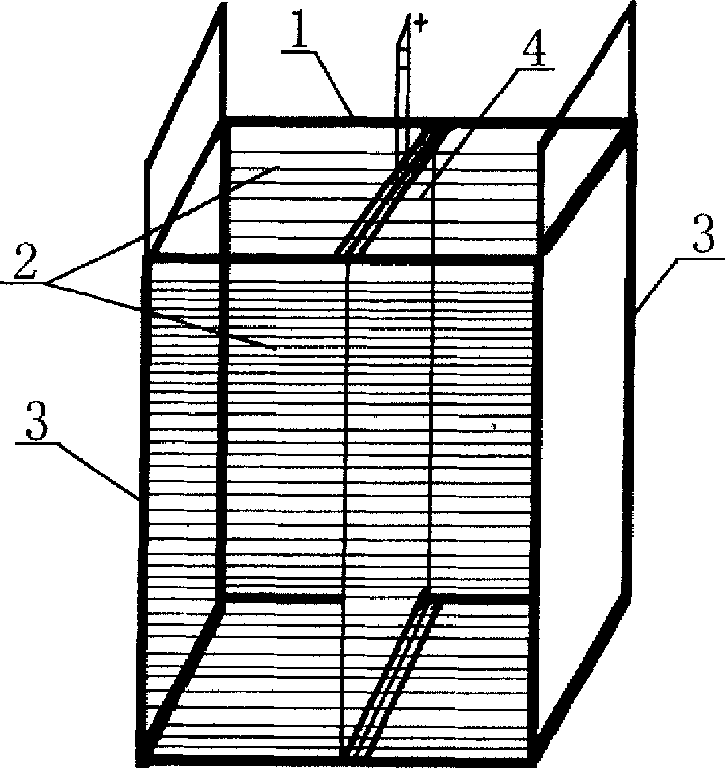

1.一种水池中离子板水处理器，包括阴极和阳极，其特征在于长方体骨架 (1)的前后相对面为百页窗结构(2)，骨架左、右二侧面安装能抽动的金属阴 极板(3);在二阴极板(3)居中与二侧等距处平行设置板状阳极(4);阳极(4) 通过绝缘条垂直地安装在百页窗结构(2)的内侧，阳极(4)与电源控制器的 输出正极电气连接;阴极板(3)与电源控制器输出端的负极相电气连接。
2.如权利要求1所述的水处理器，其特征在于所说的该水处理器由二台或 多台并联连接，其相邻接合处的二个阴极板(3)合为一个。
说明书
水池中离子板水处理器
技术领域
本实用新型涉及工业水处理技术和一种物理水处理器，特别是一种水池中 离子板水处理器。
背景技术
工业循环冷却水中含有钙、镁等结垢物质，长期运行的热交换设备因结垢 后会增加能耗，结垢严重时会被迫停产和损坏设备。因此，水处理是工业生产 中重要的一环。常用水处理方法是化学法。但化学法需要相当大的建设费用， 要占用一定的场地，要消耗一定的电能。并耗用多种化学药剂。化学法要排放 对环境有害的废水，对环境有较大的污染。因此人们长期就在探索不用药剂的 防垢、除垢技术，如小电流弱电场的静电处理器、用高频电磁场的高频电子处 理器、用高压静电的加拿大离子棒处理器、用高压静电的高压静电处理器，具 体产品如北京德凯电子工水处理设备有限公司的电子水处理器。它们的安装位 置都在管道上，安装时，必须停产切开管道安装，维修时也必须停产，要设置 旁路而占用面积，且不能降低水硬度，净化水质的作用不明显;安装上需要用 闸伐、法兰、弯头、管道，密封件，不但增加了水流的阻力，影响水流的流速 与压力，还增加了费用。
发明内容
本实用新型的目的在于提供一种直接安装在水池中的离子板水处理器。
本实用新型的目的通过如下技术方案实现：长方体骨架的前、后相对面为 百页窗结构，骨架左、右二侧面安装可抽动的薄金属阴极板。在二阴极板居中 等距处平行设置板状阳极。阳极通过绝缘条垂直地安装在百页窗结构的内侧， 阳极与电源控制器的输出正极相电气连接;阴极板与电源控制器输出端的负极 相电气连接。所说的该水处理器能由二台或二台以上并联连接，其相邻接合处 的二个阴极板合为一个。
本实用新型的有益效果在于：
1.本实用新型直接安装在回水池中，不需要安装在管道上，安装时也不需 要停产，安装成本低，维修也不停产，且不影响原管道系统的流速与压力。避 免了停产损失。
2.本实用新型的阳极板为板状，从而使其在表面积相同的情况下，较棒状 阳极的电场强度增大了一倍，水处理能力提高。
3.安装简单，仅需将本实用新型安装在回水池中某个水流流径通道即可。 安装上不需要闸伐、法兰、弯头、管道、密封件等，节省费用。维修时只需1 吨葫芦吊吊起用铲等简单工具清除积物，还原即可。
4.本离子板水处理器的功效长效稳定，并可并联使用。且本实用新型对净 水水质明显有效，还能降低水质硬度。
5.取代了化学法水处的化学药品耗费，能一并达到防垢、除垢，灭菌、灭 藻功能，寿命长，且节能无污染。
