申请日2005.07.20
公开(公告)日2007.04.25
IPC分类号C02F1/40; C02F1/28
摘要
本实用新型涉及一种轻油污水集成处理装置，有一个基座，所述基座上装有斜板分离器、缓冲水箱、过滤器、聚结分离器、吸附器、控制箱;所述斜板分离器入水口通过管道与污水泵连接，所述斜板分离器的排水口通过管道与所述缓冲水箱入口连接;所述斜板分离器的浮油口通过管道与一个污油箱连通;所述缓冲水箱出水口通过管道泵与所述的过滤器入口连接;所述过滤器出口通过管道与所述聚结分离器含油污水入口连接;所述聚结分离器净水出口通过管道与所述吸附器入水口连通。本实用新型可以安全、可靠、方便、有效地去除及回收含油污水中的分散油和乳化油，使排放水达到国家一级排放标准。
权利要求书

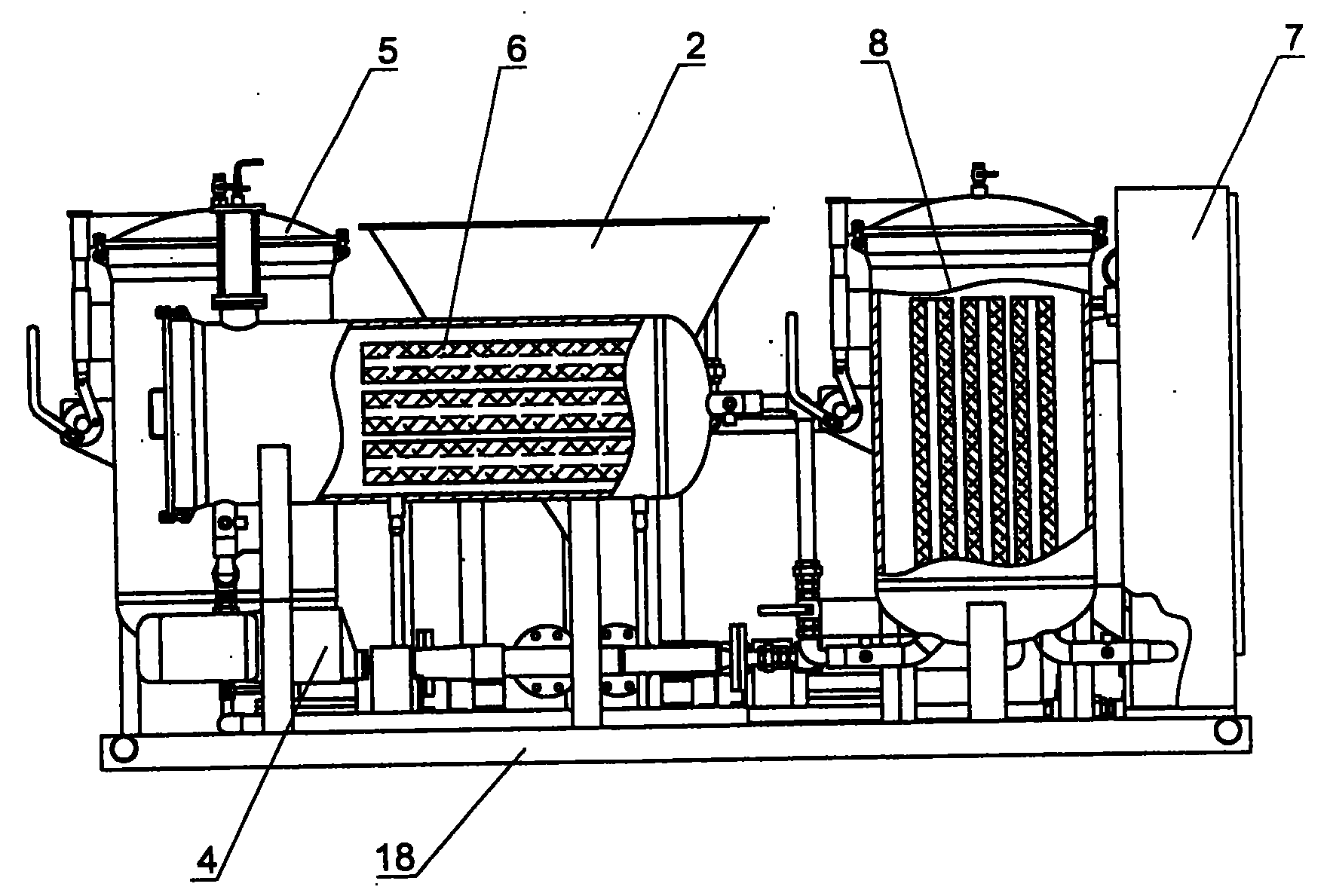

1、一种轻油污水集成处理装置，有一个基座，其特征在于：所述基座上 装有斜板分离器(2)、缓冲水箱(3)、过滤器(5)、聚结分离器(6)、吸附 器(8)、控制箱(7);所述斜板分离器入水口通过管道与污水泵连接，所述斜 板分离器的排水口通过管道与所述缓冲水箱入口连接;所述斜板分离器的浮油口通 过管道与一个污油箱(16)连通;所述缓冲水箱出水口通过管道泵与所述的过滤 器入口连接;所述过滤器出口通过管道与所述聚结分离器含油污水入口连接;所述 聚结分离器净水出口通过管道与所述吸附器入水口连通。
2、根据权利要求1所述的轻油污水集成处理装置，其特征在于：所述聚 结分离器由罐体、过滤聚结区、上浮分离区、集油区构成，在过滤聚结区内设有多 个聚结滤芯，该聚结滤芯有一个圆筒状内层骨架，和一个圆筒状外层骨架，骨 架两端设有端环，所述内层骨架中心一侧设有聚脂过滤层，所述内层骨架与外 层骨架之间设有破乳层，所述外层骨架的外侧顺序设置聚结层、排放层。
说明书
轻油污水集成处理装置
技术领域
本实用新型涉及一种轻油污水集成处理装置，该装置集沉降、过滤、精密 聚结和高效吸附技术于一体，可应用于轻质油油库作业产生的含油污水处理。
背景技术
中国专利200410044206.0公开了一种集成式油田采出液分离及污水处理 装置由圆筒式卧式罐及在罐外内设置的旋流器、迷宫整流板、波纹板、斜板、 油溢流堰板、射频导纳检测仪、出气筒、收油室、油室、改性聚丙烯小球、水 力冲砂装置、加药管、混合器、出水口、泵循环收油口、出油口组成，其特征 在于在圆筒卧式罐左端的上部垂直设有一个旋流式气液分离器，在其下圆筒卧 式罐的中部设有布油器，内装聚丙烯小球，在布油器右边逐序设有迷宫整流板、 波纹板、改性有机斜板、小布油器、改性有机斜板、出水室、收油腔、储油室， 在小布油器、大改性有机斜板和收油室的上顶部设有一块油溢流堰板，在圆筒 卧式罐的右端部设有一个滤气筒，在布油器和小布油器之间的罐底部设有水力 冲砂排砂装置，在出水室、收油室和油室的底边各自分别设有出水口、收油口 和出油口。但是该装置结构复杂，并且不能处理轻油污水，轻油污水是指轻质 油(汽油、煤油、柴油)油库作业污水，包括油罐区的洗罐水、机械维修时排 放的含油污水、放沉罐每天放沉所产生的含油污水等。这种含油污水中含有大 量的油分及泥沙、铁锈、油泥等固体悬浮物，处理较为困难。因此，需要提出 一种新的轻油污水集成处理装置。
发明内容
本实用新型的目的在于提供一种轻油污水集成处理装置，该装置集斜板沉 降、过滤、精密聚结和高效吸附技术于一体，可广泛应用于轻质油油库作业产生的 含油污水处理。
本实用新型的目的是由下述技术方案实现的：一种轻油污水集成处理装 置，有一个基座，所述基座上装有斜板分离器、缓冲水箱、过滤器、聚结分离器、 吸附器、控制箱;所述斜板分离器入水口通过管道与污水泵连接，所述斜板分离 器的排水口通过管道与所述缓冲水箱入口连接;所述斜板分离器的浮油口通过管道 与一个污油箱连通;所述缓冲水箱出水口通过管道泵与所述的过滤器入口连接;所 述过滤器出口通过管道与所述聚结分离器含油污水入口连接;所述聚结分离器净水 出口通过管道与所述吸附器入水口连通。
本实用新型与已有技术相比具有如下优点：
1、本实用新型可以安全、可靠、方便、有效地去除及回收含油污水中的 分散油和乳化油，使排放水达到或超过国家一级排放标准(油含量小于5ppm)。
2、本实用新型结构合理、造型美观、占地面积小。
3、本实用新型采用全物理法处理含油污水，不加药、无需反冲洗、不产 生二次污染。
4、本实用新型可回收浮油，增加收益，降低运行成本。
5、本实用新型滤芯纳污容量大，对来水含油量变化不敏感，使用寿命长。
6、本实用新型的自动化水平高，系统操作简单，劳动强度小。
